Bagaimana Cara Kerja Load Cell?

Cara Kerja Load Cell – Load cell adalah sensor elektro-mekanis yang digunakan untuk mengukur gaya atau berat. Sensor ini memiliki desain sederhana namun efektif yang mengandalkan transferensi yang diketahui antara gaya yang diterapkan, deformasi material, dan aliran listrik. Load cell adalah perangkat yang sangat serbaguna yang menawarkan kinerja akurat dan tangguh di beragam aplikasi. Tidak mengherankan jika hal ini menjadi penting dalam banyak proses industri dan komersial, mulai dari otomatisasi produksi mobil hingga menimbang belanjaan Anda di kasir. Seiring dengan kemajuan teknologi, banyak aplikasi baru dan menarik bermunculan yang juga mendapat manfaat dari penggunaan load cell. Kemajuan baru dalam bidang robotika, haptik, dan prostesis medis, antara lain, memerlukan cara yang efektif untuk mengukur gaya dan beban. Load cell jenis baru terus dirancang dan dikembangkan untuk memenuhi kebutuhan pasar yang terus berubah seiring waktu.

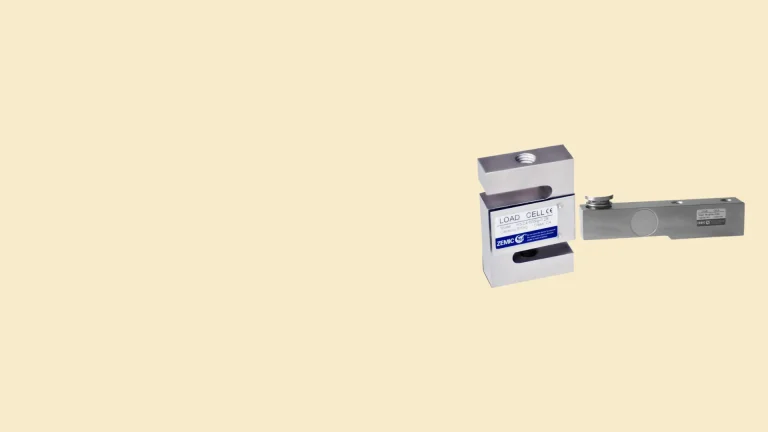

cara kerja load cell

Cara Kerja Load Cell

Cara kerja load cell sangat sederhana. Saat kita menggunakan load cell, salah satu ujungnya biasanya dipasang pada rangka atau alas, sedangkan ujung lainnya bebas untuk memasang elemen pemberat atau penahan beban.

Ketika gaya diterapkan pada body load cell, loda cell tersebut sedikit tertekuk karena tekanan. Hal ini mirip dengan apa yang terjadi pada joran ketika seorang nelayan mengail ikan.

Nelayan akan mengamankan joran di tangannya sementara ikan memberikan gaya tarik di ujung pancing yang lain. Akibat dari gaya tersebut adalah joran membengkok, dengan ikan yang lebih besar dan kuat menyebabkan kelengkungan menjadi lebih ekstrim.

Ketika tindakan ini terjadi pada sensor beban, deformasinya sangat halus dan tidak terlihat dengan mata telanjang. Untuk mengukur deformasi, strain gage diikat erat ke body load cell pada titik yang telah ditentukan, sehingga menyebabkan deformasi bersamaan dengan badan. Pergerakan yang dihasilkan mengubah hambatan listrik dari strain gage sebanding dengan jumlah deformasi yang disebabkan oleh beban yang diberikan.

Dengan menggunakan elektronik pengkondisi sinyal, hambatan listrik dari strain gages dapat diukur dengan sinyal yang dihasilkan menjadi output pembacaan berat atau gaya.

komponen load cell

Teknologi

Pada umumnya, load cell terdiri dari dua bagian: body utama dan sirkuit listrik terpasang. body utama adalah bagian yang memikul beban atau gaya dan menyumbang sebagian besar ukuran sel beban. Biasanya, terbuat dari baja atau aluminium bermutu tinggi, yang menjamin keandalan mekanis, serta distribusi regangan yang dapat diprediksi dan seragam.

Sirkuit listrik ditempatkan di dalam load cell, terikat erat ke badan utama. Sirkuit ini mencakup pengukur regangan yang merupakan bagian khusus dari sirkuit yang dirancang untuk mendeteksi deformasi bodi utama.

Pengukur regangan ini terdiri dari kawat atau foil tipis yang menghantarkan listrik yang disusun dalam pola zig-zag yang rapat. Pola ini membuat mereka sensitif terhadap regangan dan kompresi sepanjang panjangnya, namun tidak sensitif terhadap lebarnya. Dengan demikian, mereka dapat diposisikan secara tepat untuk merasakan kekuatan yang berjalan sepanjang sumbu tertentu. Misalnya, sel beban balok geser memiliki pengukur regangan yang diposisikan pada sudut 45 derajat terhadap sumbu pembebanan, sehingga memaksimalkan pendeteksian regangan geser yang melewati sel beban.

bagaimana load cell bekerja

Tipe - Tipe Load Cell

Sel beban tersedia dalam berbagai bentuk dan konfigurasi yang dapat ditentukan untuk digunakan di berbagai area aplikasi. Umumnya, sel beban terbagi dalam empat area kategori berbeda, namun teknologi intinya tetap sama.

Kategori utama sel beban adalah:

  1. Beam Load Cell.
    Sel beban balok adalah sensor serbaguna yang biasanya bekerja sebagai kantilever dengan salah satu ujungnya tetap dan ujung lainnya bebas untuk dibelokkan saat terkena gaya.

    Beberapa sel beban balok juga dapat dianggap berujung ganda, artinya sensor dipasang pada kedua ujungnya dan diberi beban di tengah.

  2. Single Point.

    Biasanya, load cell bergantung pada gaya yang diterapkan yang ditempatkan pada titik pusat badan sensor. Penyimpangan gaya yang diterapkan secara terpusat akan mengakibatkan hilangnya akurasi.

    Load cell titik tunggal bekerja secara berbeda, memungkinkan pemuatan di luar pusat dengan tetap menjaga akurasi. Kemampuan ini menjadikannya pilihan ideal untuk aplikasi di mana beban diterapkan dengan tingkat variabilitas penempatan.

  3. Compression Load Cell.
    Seperti namanya, Compression load cell kompresi mengukur gaya tekan atau force. Umumnya desainnya meniru kolom, sehingga memberikan kekuatan tambahan pada sensor untuk digunakan dalam aplikasi statis berkapasitas tinggi.

  4. Tension Load Cell.

    Tension load cell digunakan untuk mengukur gaya tarikan, dimana beban digantungkan pada kaki sensor, menyebabkannya meregang.

    Load cell terkadang disebut sel tipe S atau S karena bentuknya yang menyerupai huruf S. Banyak sel beban tegangan juga dapat digunakan untuk mengukur gaya tekan, sehingga membuatnya sangat serbaguna.

Kami menyediakan Load cell tipe beam, single point, compression, maupun tension untuk kebutuhan industri anda. Hubungi 0812 1248 2471 (Alfin) untuk pemesanan load cell agar diberikan penawaran harga.
