Alat Uji Ketebalan
Detektor cacat ultrasonik dirancang untuk mencari rongga dan ketidakhomogenan di dalam bahan yang sedang diuji dengan ultrasound. Ini adalah perangkat yang paling umum di dunia untuk pengujian non-destruktif produk logam (dan bahan lain dengan redaman gelombang ultrasonik rendah) dalam produksi, serta objek yang beroperasi.

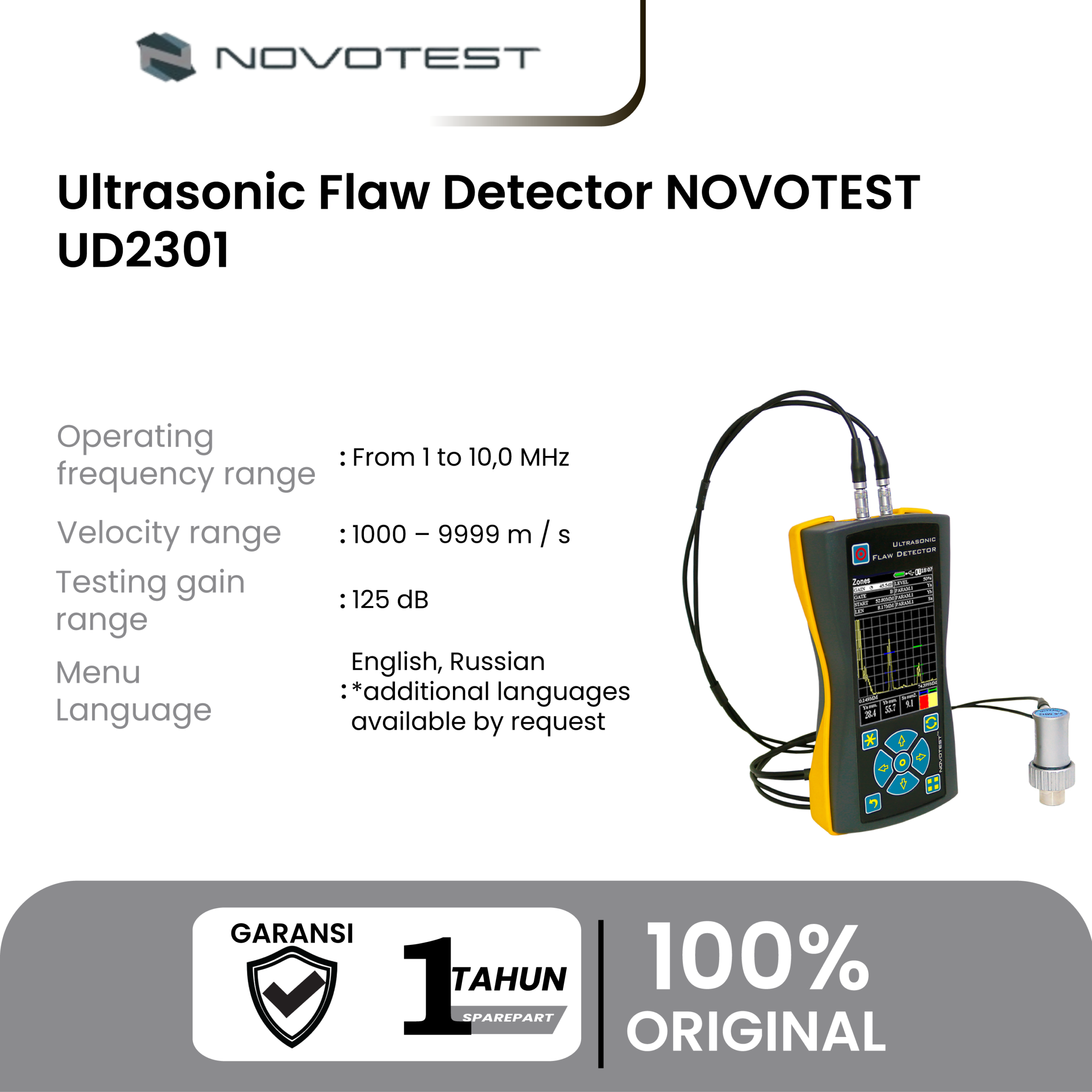

Ultrasonic Flaw Detector NOVOTEST UD2301 adalah kuat, ergonomis, perangkat portabel yang memiliki semua fungsi detektor cacat ultrasonik industri umum dan dapat digunakan di laboratorium dan bengkel, dan sangat cocok untuk penggunaan lapangan.
| Operating frequency range | from 1 to 10,0 MHz |
| Range of measured time intervals (duration of scanning) | from 6 to 1000 µs |
| Velocity range | 1000 – 9999 m / s |
| Error of measurement of time intervals | not exceed ± 0,025 µs |
| Maximum permissible error of measurement of the amplitudes of the signals at the receiver input in the range from 0 to 110 dB | not exceed ± 0,5 dB |
| Testing gain range | 125 dB |
| Averaging over the quantity of starts | from 1 to 16 |
| Range of variation of temporal sensitivity adjustment (TVG) | 40 dB |
| Number of control points TVG | 16 |
| Duration of the excitation pulse to the load | from 0,0 to 0,5 µs |
| Deviation of the amplitudes of input signals in the range from 10 to 100% of the screen height not more than | 1 dB |
| Setting a delay in the prism of the probe | from 0 to 15 µs |
| Detection of signals | positive half-wave, radio mode |
| Measurement units |
|
| Menu language |
*additional languages available by request |
| Standards |
|
| Dimensions (W*H*L) | 80*162*38 mm |
| Weight, not more | 250 g (without batteries) |
Keunggulan utama Ultrasonic Flaw Detector NOVOTEST UD2301 adalah sebagai berikut:
Perangkat ini memiliki fungsionalitas yang luas:
– presentasi sinyal seperti A-scan dan B-scan, yang memungkinkan operator untuk memilih mode operasi yang diinginkan sesuai dengan tugas;
– perangkat memiliki dua gerbang independen, dengan kemampuan untuk mengevaluasi parameter di area yang berbeda pada pemindaian, juga menggunakan fungsi alarm cacat otomatis, batas dapat dikonfigurasi secara individual untuk setiap gerbang.
– untuk pemrosesan sinyal yang lebih baik, perangkat memiliki fungsi pembekuan dan amplop, yang memungkinkan pengguna mengevaluasi data yang diterima dengan lebih akurat.
Perangkat mengimplementasikan fungsi Distance Amplitude Correction (DAC) dan Time Varied Gain (TVG), dengan pengaturan hingga 16 titik, yang memungkinkan operator untuk mengevaluasi ukuran reflektor yang setara di berbagai kedalaman.
Juga di perangkat terdapat diagram Jarak Penguatan Ukuran (setara) yang memungkinkan pengguna untuk membangun kurva amplitudo dari satu reflektor standar, serta menghitung ukuran reflektor setara diskontinuitas yang diuji.
Perangkat memiliki arsip untuk menyimpan pengukuran, pengaturan untuk objek tertentu, pengaturan transduser untuk mengubah pengaturan dengan cepat saat mengubah objek pengujian
Fungsi orientasi layar yang unik diimplementasikan dalam Ultrasonic Flaw Detector NOVOTEST UD2301, tergantung pada kondisi di mana pengujian dilakukan, orientasi layar dapat berupa vertikal atau horizontal. Selain itu, layar dapat dikonfigurasi untuk orang yang tidak kidal dan tidak kidal, yaitu layar dapat diputar 360°.
Perangkat ini ditenagai dari tiga baterai AA standar, yang membuat perangkat sepenuhnya independen dari sumber daya stasioner, pengisi daya internal memungkinkan baterai diisi dari soket USB 5V standar, dengan bank daya perangkat dapat digunakan terus menerus untuk waktu yang hampir tidak terbatas .
Perangkat ini memiliki layar TFT transflektif dengan resolusi 480x320px, penutup dibuat dalam bentuk ergonomis dengan bumper karet, yang membuat perangkat tahan guncangan dan tahan jatuh. Untuk menghubungkan probe, konektor standar digunakan, yang memungkinkan operator menggunakan transduser apa pun tanpa batasan.
