Alat Uji Ketebalan Ultrasonic Thickness Gauge NOVOTEST UT-1M-ST

Alat Uji Ketebalan

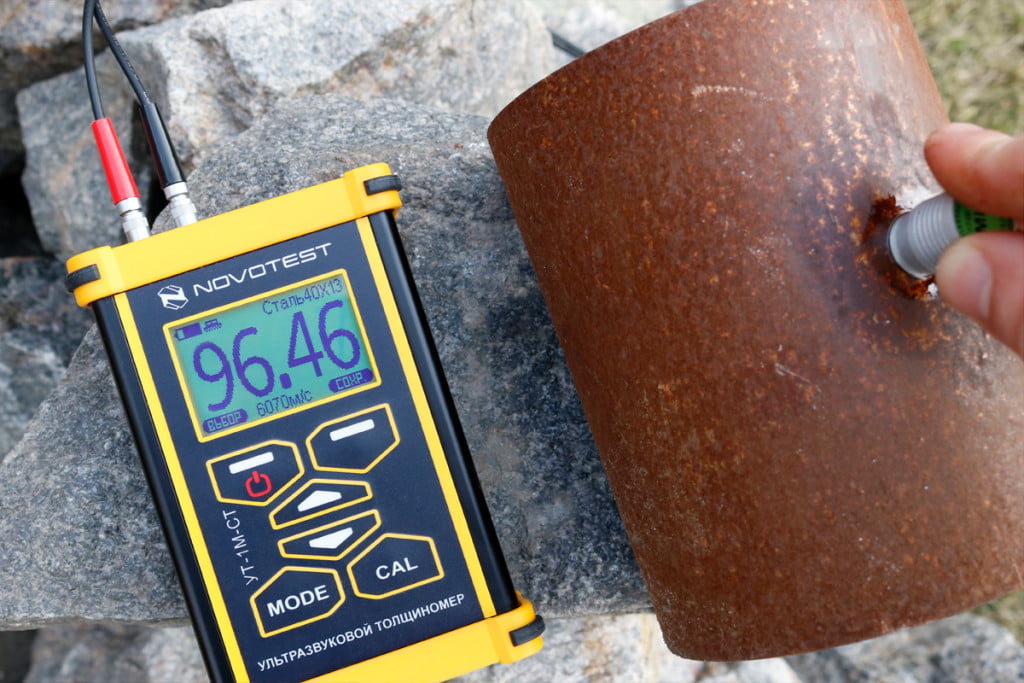

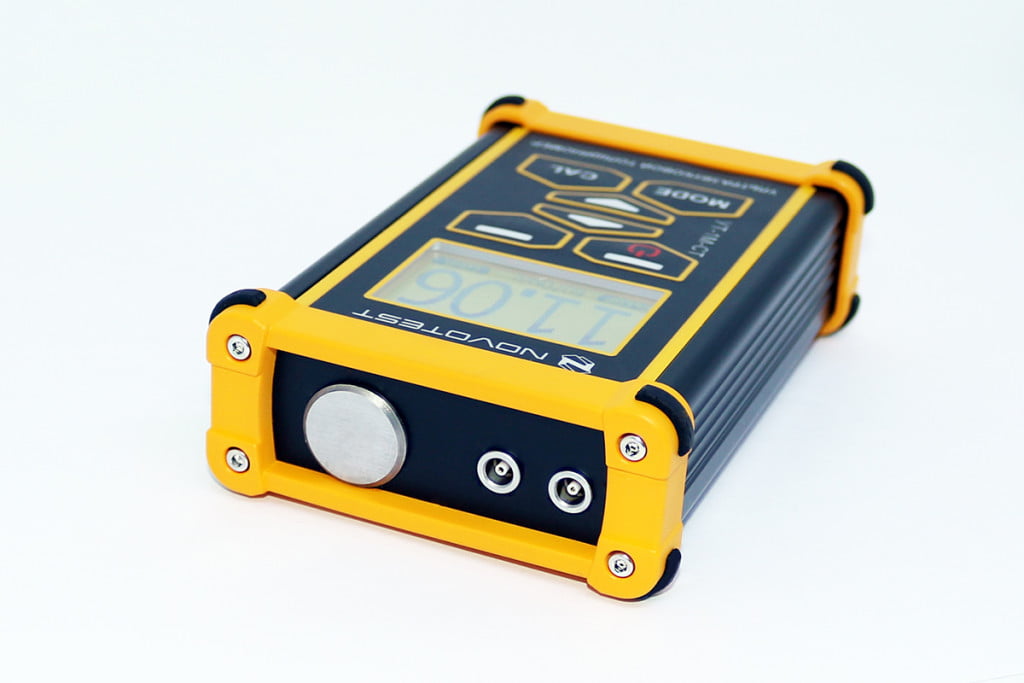

Pengukur Ketebalan Ultrasonik NOVOTEST UT-1M-ST adalah versi khusus pengukur ketebalan dalam selungkup logam, yang dirancang untuk kondisi pengoperasian yang ekstrem, ketika ada kemungkinan perangkat terjatuh atau kerusakan lain pada unit selama pengoperasian. Profil bodi aluminium yang tahan lama menahan beban kompresi statis dan dinamis yang tinggi, yang memungkinkan operator untuk menggunakan perangkat secara “sembrono”.

Pengukur Ketebalan Ultrasonik NOVOTEST UT-1M-ST dirancang untuk mengukur ketebalan produk dengan redaman getaran ultrasonik yang rendah, dengan akses satu arah ke produk tersebut selama pembuatan dan pengoperasiannya.

Hubungi Kami

Measuring thicknesses range , mm:



  • Probe 10MHz – P112-10-6 / 2
  • Probe 5MHz – P112-5-10 / 2
  • Probe 2,5MHz – P112-2,5-12 / 2

0.45 … 1000 or more



  • range 0.45-300 mm
  • range 0.8-500 mm
  • range 2.5-1000 mm

Probe dimensions, mm:



  • Probe 10MHz – P112-10-6 / 2
  • Probe 5MHz – P112-5-10 / 2
  • Probe 2,5MHz – P112-2,5-12 / 2
  • D12×15 mm
  • D17×20 mm
  • D20×21 mm

Diameter of probe contact area, mm:



  • Probe 10MHz – P112-10-6 / 2
  • Probe 5MHz – P112-5-10 / 2
  • Probe 2,5MHz – P112-2,5-12 / 2
  • 9 mm
  • 14 mm
  • 16 mm

Size of plate:



  • Probe 10MHz – P112-10-6 / 2
  • Probe 5MHz – P112-5-10 / 2
  • Probe 2,5MHz – P112-2,5-12 / 2
  • 6 mm
  • 10 mm
  • 12 mm

Optional probes

  • Echo-Echo 5MHz probes for through-coating testing
  • High temperature 5MHz probes, up to 250 C

Setting range of the ultrasonic velocity, m / s1000-9999Discrete readings on the digital indicator, mm0.1Response time, with no more than1Basic measurement accuracy, mm± (0,01 T+/- 0.05)Echo-Echo mode (through coating measuring), max thickness of coating, mm1 (with optional Echo-Echo probes only)Standards

  • ASTM E797
  • EN 14127
  • EN15317

Storage of measurement results256Menu languagesEnglish, Spanish, RussianOverall dimensions, mm120x60x25Operating temperature range, ° C-5 to +40Power supply2 AA batteriesTime of continuous work hours, not less, h10Weight of electronic unit with battery, no more, kg0.2



BERBAGAI MACAM KETEBALAN PRODUK PENGUJIAN

Sama seperti pengukur ketebalan ultrasonik lainnya TM “NOVOTEST”, Pengukur Ketebalan Ultrasonik NOVOTEST UT-1M-ST memungkinkan pengguna untuk mengukur ketebalan produk dalam rentang yang luas dengan set transduser minimum, ini dicapai berkat pengaturan perangkat yang canggih (amplifikasi dua tahap, koreksi-V, dll.)

TRANSDUSER UNIVERSAL

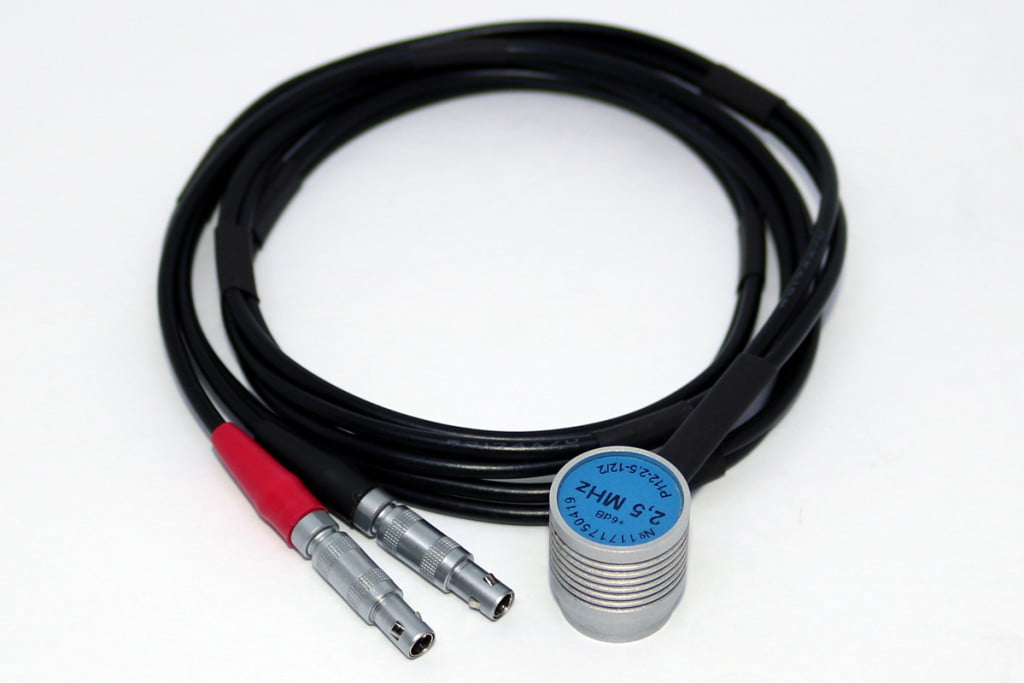

Probe elemen ganda apa pun dapat dihubungkan dan dikonfigurasikan ke perangkat dengan kabel dengan konektor standar. Apa yang membuat Ultrasonic Thickness Gauge NOVOTEST UT-1M-ST universal untuk digunakan, dan tidak membatasi pengguna dalam memilih probe untuk operasi.

TAMPILAN PROFIL PRODUK SAAT SCAN

Perangkat ini memiliki mode pemindaian produk dalam mode B-scan, yang memungkinkan pengguna untuk memvisualisasikan penipisan dan penebalan dinding seperti grafik pada tampilan perangkat. Ini memungkinkan pengguna untuk melihat profil produk, yang menyederhanakan pekerjaan operator. Selain itu, terdapat fungsi alarm untuk melebihi batas ketebalan maksimum dan minimum yang telah ditentukan sebelumnya oleh operator.

SAMPEL KETEBALAN UNTUK MENYESUAIKAN TUNDA TRANSDUCER

Seperti pengukur ketebalan ultrasonik lainnya TM “NOVOTEST”, Pengukur Ketebalan Ultrasonik NOVOTEST UT-1M-ST memiliki sampel ketebalan yang dipasang di badan perangkat, yang memungkinkan pengguna untuk dengan cepat mengatur “0” (menghitung penundaan pada probe) saat mengganti transduser atau kondisi pengoperasian perangkat.
