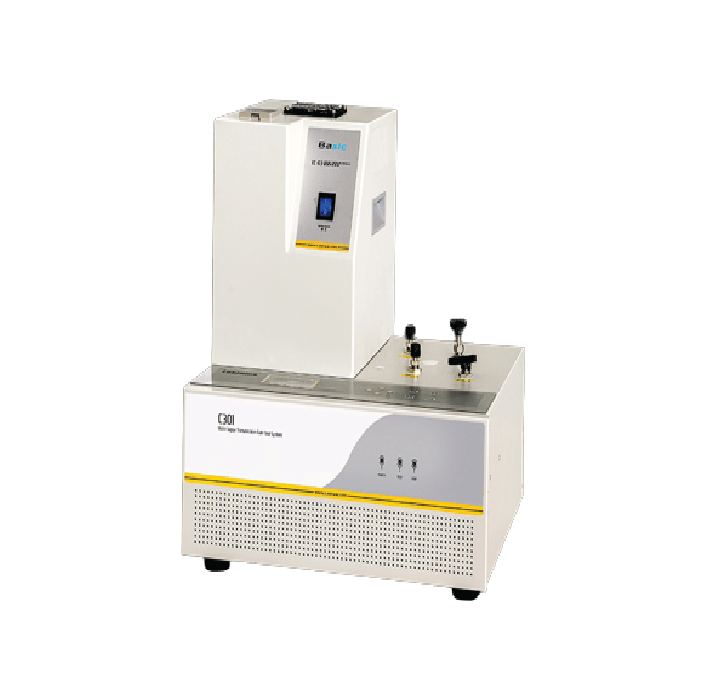

Sistem Uji Tingkat Transmisi Uap Air C301B Water Vapor Transmission Rate Test System
Sistem Uji Tingkat Transmisi Uap Air C301B Water Vapor Transmission Rate Test System - Gambar 2

Sistem Uji Tingkat Transmisi Uap Air C301B Water Vapor Transmission Rate Test System

Sistem Uji Tingkat Transmisi Uap Air, Water Vapor Transmission Rate Test System



C301B Water Vapor Transmission Rate Test System dirancang dan diproduksi berdasarkan metode sensor inframerah dan sesuai dengan persyaratan ASTM F1249 dan ISO 15106-2. Instrumen ini dapat digunakan untuk mengukur laju transmisi uap air dari bahan penghalang dengan sifat penghalang kelembaban tinggi dan sedang dengan rentang pengujian yang luas dan efisiensi pengujian yang tinggi. C301B berlaku untuk penentuan permeabilitas uap air dari film plastik, terpal, kertas, paket dan bahan kemasan relatif lainnya dalam makanan, farmasi, peralatan medis, barang konsumsi, fotovoltaik dan industri elektronik, dll.

Hubungi Kami

Fitur Produk Catatan1

  • Dilengkapi dengan sensor inframerah yang dipatenkan Labthink, sesuai dengan ASTM F1249, tipe yang tidak dapat dikonsumsi dengan masa pakai yang sangat lama.
  • Mendukung kontrol suhu untuk memenuhi pengujian dalam kondisi yang berbeda
  • Sel uji baja tahan karat built-in berkualitas tinggi dengan kinerja penyegelan yang lebih baik
  • Katup isolasi manual yang diimpor dan pengatur aliran diadopsi untuk kinerja penyegelan yang lebih baik dan tingkat kegagalan yang lebih rendah
  • Desain tampilan komputer industri, ukuran kecil dan pendinginan cepat
  • Film referensi disediakan untuk kalibrasi cepat
  • Sistem ini mengadopsi kontrol mikrokomputer chip tunggal dan dapat berjalan secara independen
  • Laporan pengujian dapat diekspor dalam format umum seperti EXCEL dan PDF
  • Mendukung printer mikro, secara otomatis mencetak data uji (opsional)
  • Dilengkapi dengan antarmuka data RS232, yang dapat dihubungkan ke perangkat lunak komputer untuk analisis kurva, penyimpanan data, pencetakan laporan, dll. (opsional)

Prinsip Tes

Spesimen pra-kondisi dijepit di sel uji, nitrogen dengan kelembaban relatif stabil mengalir di satu sisi spesimen sementara aliran nitrogen kering mengalir di sisi lain. Karena perbedaan kelembaban, uap air meresap melalui spesimen dari sisi kelembaban tinggi ke sisi kelembaban rendah, dan dibawa ke sensor inframerah oleh aliran nitrogen kering. Dengan menganalisis sinyal listrik yang dihasilkan oleh uap air, sensor menghitung konsentrasi uap air dan laju transmisi uap air.

Standar

ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015



Applications

Applications
  • Films
    Water vapor transmission rate test of various plastic films, paper-plastic composite films, coextruded films, aluminized films, aluminum foils, aluminum foil composite films, glass fiber aluminum foil composite films and many others
  • Sheets
    Water vapor transmission rate test of PP, PVC and PVDC sheets, metal foils, rubber pads, silicon wafers and other sheet materials

Technical Specifications

Table 1: Test Parameters Note2

Parameters/Model C301B
Testrange g/(m2·day) (Standard area 50cm2) 0.1～40
Resolution g/(m2·day) 0.1
Test temperature ℃ 15～50
Temperature resolution ℃ 0.1
Temperature fluctuation ℃ ±0.5
Test humidity note3 %RH 4%RH～100%RH±2%（Saturated salt solution）
Temperature fluctuation GMP Computer System requirement Optional

Table 2: Technical Specifications

Test Cell 1 Cell
Specimen Size 3.8” x 3.8”（9.7cm×9.7cm）
Specimen Thickness ≤120 Mil（3mm）
Standard test area 50cm2
Test Gas 99.999% High purity nitrogen（Outside of supply scope）
Gas Pressure 7.2 PSI / 50 kPa
Port Size 1/8” Metal tube
Instrument Dimension 12.9” H x 16.9” W x 15.7” D (33cm× 43cm× 40cm)
Power Supply 120VAC±10% 60Hz / 220VAC±10% 50Hz（one of two）
Net Weight 50Lbs（23kg）

Table 3: Product Configuration

Standard Configuration Instrument mainframe, TC03 temperature control device, porous ceramic plate ,sampler, vacuum grease
Optional Parts Professional software, GMP Computer System requirement, Micro-printer

Note 1: The described product functions are subject to the specification in “Technical Parameters”.
Note 2: The parameters in the table are measured in Labthink laboratory by professional operators according to the requirements and conditions stapulated in laboratory environmental standards.
Note 3: Different humidity can be achieved by immersing porous ceramic plate is in different saturated salt solutions, see ASTM E 104.
