Apa Itu Ultrasonic Thickness Gauge?
Ultrasonic Thickness Gauge adalah alat ukur canggih yang memanfaatkan gelombang suara berfrekuensi tinggi (ultrasonik) untuk menentukan ketebalan suatu material secara akurat dan non-destruktif. Alat ini telah menjadi instrumen yang tak tergantikan dalam berbagai industri, mulai dari manufaktur hingga konstruksi, karena kemampuannya dalam memastikan kualitas dan keamanan produk.

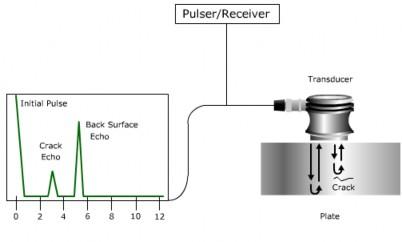

Prinsip Kerja Ultrasonic Thickness Gauge
Ultrasonic Thickness Gauge bekerja berdasarkan waktu tempuh gelombang ultrasonik yang menembus material. Prosesnya dapat dijelaskan sebagai berikut:
- Pemancaran Gelombang: Penggunaan transduser memungkinkan pengiriman gelombang ultrasonik ke dalam material untuk tujuan pengukuran.
- Pantulan Gelombang: Ketika gelombang ultrasonik mencapai permukaan belakang material, sebagian gelombang akan dipantulkan kembali ke transduser.
- Pengukuran Waktu: Kami mengukur waktu tempuh gelombang dari transduser ke permukaan belakang dan kembali lagi dengan sangat presisi.
- Perhitungan Ketebalan: Dengan mengetahui kecepatan rambat gelombang ultrasonik dalam material dan waktu tempuh yang terukur, ketebalan material dapat dihitung menggunakan rumus sederhana:
- Ketebalan = (Kecepatan Suara x Waktu Tempuh) / 2
Fungsi Ultrasonic Thickness Gauge
Beberapa fungsi utama Ultrasonic Thickness Gauge adalah:
- Mengukur ketebalan material: Untuk mengukur ketebalan berbagai jenis material, seperti logam, plastik, dan keramik, pengguna dapat menggunakan alat ini.
- Mendeteksi korosi: Pengguna dapat menggunakan Ultrasonic Thickness Gauge untuk mendeteksi adanya korosi pada permukaan material.
- Mendeteksi keausan: Pengguna juga dapat menggunakan alat ini untuk mendeteksi keausan pada material, seperti pada pipa atau komponen mesin.
- Memeriksa kualitas produk: Pengguna dapat menggunakan Ultrasonic Thickness Gauge untuk memeriksa kualitas produk, seperti memastikan ketebalan pelat logam sesuai dengan spesifikasi.
- Menjaga keamanan: Untuk menjaga keamanan, pengguna dapat menggunakan alat ini untuk memastikan ketebalan pipa atau tangki penyimpanan sesuai dengan standar keselamatan.
Pentingnya Memeriksa Ketebalan Material
Memeriksa ketebalan material merupakan langkah krusial dalam berbagai industri, terutama dalam bidang manufaktur, konstruksi, dan perawatan peralatan. Ada beberapa alasan mendasar mengapa pemeriksaan ketebalan material sangat penting:
- Kualitas Produk: Ketebalan material yang sesuai dengan spesifikasi akan menghasilkan produk dengan kualitas yang baik dan kinerja yang optimal. Jika terlalu tipis, produk bisa mudah rusak atau tidak tahan lama. Sebaliknya, jika terlalu tebal, dapat menyebabkan pemborosan material dan meningkatkan biaya produksi.
- Keamanan: Ketebalan material yang tidak sesuai dapat menimbulkan risiko keselamatan. Misalnya, pipa yang terlalu tipis dapat mudah pecah dan menyebabkan kebocoran, sedangkan komponen struktural yang terlalu tipis dapat menyebabkan kegagalan struktur.
- Ketahanan Korosi: Ketebalan lapisan pelindung, seperti cat atau pelapis, pada material sangat penting untuk mencegah korosi. Pengukuran ketebalan secara berkala dapat membantu mengidentifikasi area yang rentan terhadap korosi dan mencegah kerusakan lebih lanjut.
- Kepatuhan terhadap Standar: Banyak industri memiliki standar yang ketat terkait ketebalan material; oleh karena itu, memastikan bahwa material memenuhi standar ini sangat penting untuk mendapatkan sertifikasi dan izin operasional.
- Efisiensi Produksi: Dengan mengukur ketebalan material secara akurat, produsen dapat mengoptimalkan penggunaan material dan mengurangi limbah.
- Perawatan Preventif: Dengan memeriksa ketebalan secara berkala, kita dapat mendeteksi keausan atau kerusakan pada material sebelum terjadi kegagalan total, sehingga kita dapat melakukan tindakan perbaikan sebelum masalah menjadi lebih serius.
Komponen Utama Ultrasonic Thickness Gauge
- Transduser: Karena komponen inti berfungsi sebagai pemancar dan penerima gelombang ultrasonik, pengguna memilih berbagai jenis transduser, seperti normal angle, angle beam, dan dual element, sesuai dengan jenis material dan kondisi pengujian.
- Pulsa Generator: Menghasilkan pulsa listrik berfrekuensi tinggi untuk menggerakkan transduser.
- Penerima: Menerima sinyal yang dipantulkan dan mengukur waktu tempuhnya.
- Pengolah Sinyal: Mengolah sinyal yang diterima dan menghitung ketebalan material.
- Layar Tampilan: Menampilkan hasil pengukuran dalam bentuk numerik atau grafik.
Keunggulan Utama Ultrasonic Thickness Gauge
- Akurasi Tinggi: Mampu mengukur ketebalan dengan tingkat akurasi yang sangat tinggi, bahkan pada material yang sangat tipis.
- Non-Destruktif: Alat ini memungkinkan pemeriksaan komponen yang sedang beroperasi tanpa merusaknya.
- Cepat dan Efisien: Proses pengukuran relatif cepat, sehingga meningkatkan produktivitas.
- Portabel: Banyak model yang dirancang portabel, memudahkan penggunaan di lapangan.
- Fleksibilitas: Alat ini cocok untuk mengukur ketebalan berbagai jenis material, termasuk logam, plastik, komposit, dan keramik.
Perbandingan dengan Metode Lain
Untuk lebih memahami keunggulan UTG, mari kita bandingkan dengan beberapa metode pengukuran ketebalan lainnya:
- Mikrometer:
- Kelebihan: Sederhana dan mudah digunakan.
- Kekurangan: Hanya dapat digunakan untuk permukaan yang datar dan mudah diakses, akurasi terbatas, dan berpotensi merusak permukaan material.
- Caliper:
- Kelebihan: Sederhana dan portabel.
- Kekurangan: Akurasi terbatas, terutama untuk pengukuran ketebalan yang sangat tipis.
- Eddy Current:
- Kelebihan: Cocok untuk mengukur ketebalan lapisan non-konduktif pada bahan konduktif.
- Kekurangan: Hanya dapat digunakan pada bahan konduktif, sensitivitas terhadap variasi konduktivitas.
- Magnetic Induction:
- Kelebihan: Cocok untuk mengukur ketebalan lapisan non-magnetik pada bahan magnetik.
- Kekurangan: Hanya dapat digunakan pada bahan magnetik.
Berikut adalah Ultrasonic Thickness Gauge yang disediakan oleh taharicadatamonitoring.com

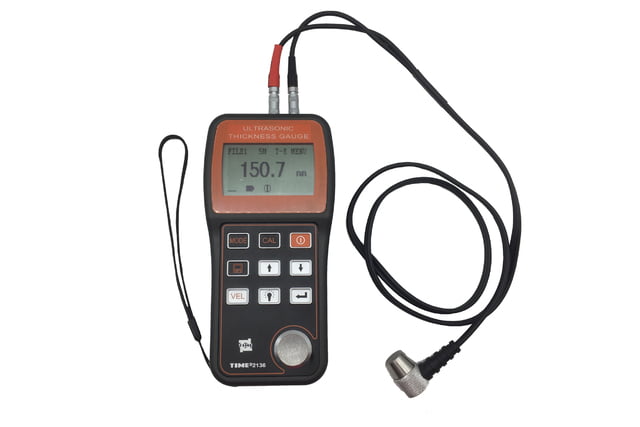

Taharica Data Monitoring Ultrasonic Thickness Gauge
Aplikasi dalam Industri
- Industri Manufaktur:
- Mengukur ketebalan pelat logam, pipa, dan komponen lainnya.
- Memeriksa kualitas las dan sambungan.
- Mendeteksi korosi dan keausan pada permukaan material.
- Industri Petrokimia:
- Memeriksa ketebalan pipa dan tangki penyimpanan untuk mencegah kebocoran.
- Mendeteksi korosi pada permukaan dalam pipa.
- Industri Penerbangan:
- Mengukur ketebalan kulit pesawat dan komponen lainnya untuk memastikan integritas struktur.
- Mendeteksi cacat pada komponen seperti retak atau delaminasi.
- Industri Konstruksi:
- Mengevaluasi ketebalan beton bertulang.
- Mendeteksi korosi pada tulangan beton.
- Industri Energi:
- Memeriksa ketebalan pipa pada pembangkit listrik dan fasilitas produksi energi.
- Mendeteksi korosi pada peralatan proses.
Faktor yang Mempengaruhi Pengukuran
- Jenis Material: Kecepatan suara berbeda-beda pada setiap jenis material.
- Suhu: Perubahan suhu dapat mempengaruhi kecepatan suara dalam material.
- Korosi: Korosi pada permukaan material dapat mengganggu transmisi gelombang ultrasonik.
- Kotoran: Kotoran atau lapisan pada permukaan material dapat menghambat penetrasi gelombang ultrasonik.
- Kopling: Kualitas kopling antara transduser dan material sangat penting untuk mendapatkan hasil pengukuran yang akurat.
Kalibrasi
Untuk memastikan akurasi pengukuran, pengguna perlu mengkalibrasi Ultrasonic Thickness Gauge secara berkala dengan menggunakan blok standar berketebalan tertentu. Kalibrasi ini penting untuk mengkompensasi perubahan pada karakteristik alat atau kondisi lingkungan.
Kesimpulan
Ultrasonic Thickness Gauge adalah alat yang sangat penting dalam berbagai industri untuk memastikan kualitas dan keamanan produk. Dengan prinsip kerja yang sederhana namun efektif, alat ini telah terbukti mampu memberikan hasil pengukuran yang akurat dan cepat. Jenis material, rentang pengukuran, dan fitur tambahan adalah pertimbangan utama dalam pemilihan Ultrasonic Thickness Gauge. Setiap material memiliki karakteristik akustik yang berbeda, sehingga gauge harus sesuai. Rentang pengukuran yang tepat memastikan hasil yang akurat, sementara fitur tambahan dapat meningkatkan efisiensi dan fleksibilitas penggunaan.
