taharicadatamonitoring.com-Sebuah mesin yang tampak sederhana, namun di balik tampilannya tersembunyi kemampuan untuk menguji batas kekuatan material, dari logam yang keras hingga serat paling halus, dengan akurasi hingga tingkat submikron. Itulah Elektronik UTM, sebuah inovasi yang membawa pengujian mekanik ke level baru dengan memadukan sensor presisi dan kecerdasan sistem digital dalam proses tarik maupun tekan.

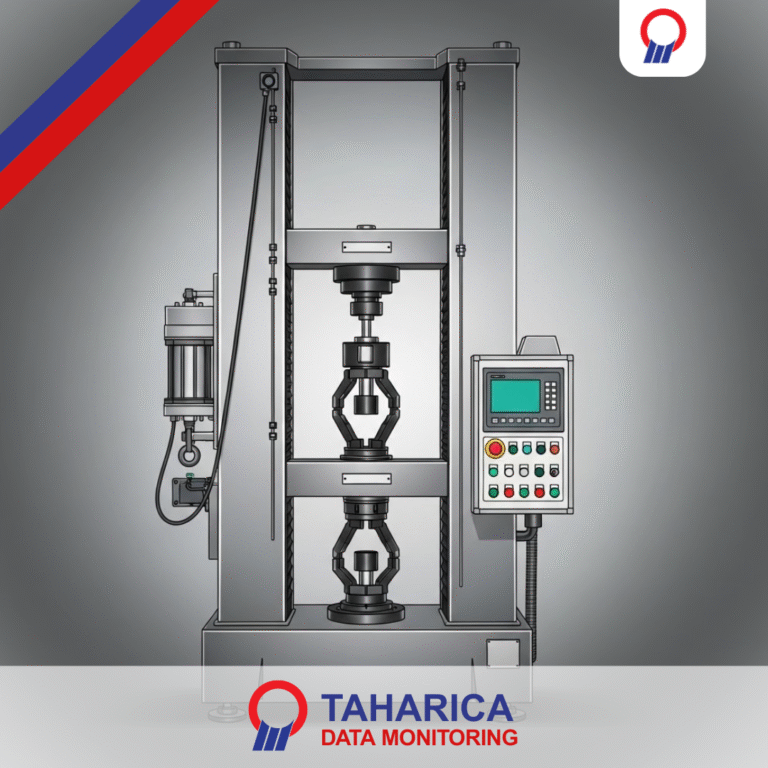

Apa itu Elektronik UTM?
Secara teknis, Elektronik UTM merupakan mesin uji material modern yang bekerja dengan servo motor dan sistem kontrol digital untuk menghasilkan gaya tarik maupun tekan secara presisi tanpa media hidraulik. Dibandingkan tipe hidraulik, versi ini lebih bersih, praktis, dan stabil, serta mampu menampilkan hasil uji secara real time tanpa risiko kebisingan pompa atau tumpahan oli.
Komponen Kritis Elektronik UTM
- Servo Motor dan Aktuator Elektronik: Jantung dari sistem ini adalah servo motor yang berfungsi sebagai penghasil gaya presisi. Komponen ini menggerakkan crosshead dengan tingkat akurasi tinggi, sehingga proses tarik maupun tekan dapat berlangsung secara stabil. Gerakan tersebut di kendalikan oleh mikrokomputer, memungkinkan penetapan lintasan displacement dengan resolusi hingga sub-milimeter.
- Load Cell dengan Presisi Ultra: Sensor beban modern dengan akurasi ±0,5 % memberikan tingkat keandalan data ekstrim. Rentang pengukurannya mencakup lintasan mulai dari 0,4 % hingga 100 % beban maksimum mesin, memungkinkan cakupan pengujian yang luas dari parameter ringan hingga ekstrem.
- Panel Kendali & Layar LCD: Sistem kontrol terintegrasi, sering kali di tempatkan di kabinet elektrik terpasang di sisi mesin, menyediakan antarmuka yang intuitif. Layar LCD menampilkan data secara real-time dengan gaya, regangan, deformasi. Sehingga engineer dapat langsung membaca dan mengintervensi jika di perlukan.
- Software Pengolah Data: Peran sistem lunak tidak sekadar merekam, tetapi mengolah kurva beban–deformasi, menghitung modulus elastisitas, kekuatan maksimum, serta memberi laporan siap pakai untuk dokumentasi QA/QC atau R&D.
Metode Uji: Tarik dan Tekan
Dua metode utama dalam pengujian mekanis adalah tensile test dan compression test. Pada pengujian tarik, material di jepit oleh grip kemudian ditarik hingga patah, sehingga data kekuatan tarik dapat di catat dengan sangat akurat. Sementara itu, pada pengujian tekan, material di beri beban kompresi hingga mengalami kerusakan untuk menentukan parameter batas tekan dari material tersebut.
Tak hanya itu, terdapat beberapa jenis elektronik UTM yang juga di rancang untuk melakukan pengujian lain seperti uji lentur, uji geser, uji sobke dan juga uji kelelahan yang sesuai dengan konfigurasi attachment serta tujuan penelitian yang ingin di capai
Aplikasi Profesional Elektronik UTM
Kontrol Kualitas di Industri Manufaktur
Dalam ranah manufaktur, bahan seperti logam, plastik, beton, karet, hingga komposit tekstil diuji untuk memastikan konsistensi struktur dan kekuatan. Elektronik UTM memungkinkan deteksi potensi cacat awal, mendeteksi kelemahan struktural, dan memastikan kesesuaian terhadap spesifikasi desain.
Pengembangan Material dan R&D
Dengan resolusi tinggi dan respon data real-time, para peneliti mekanika material dapat menyelidiki sifat elastisitas, modul Young, atau perilaku viskoelastik dari bahan baru. Secara cepat, controller digital merekam profil deformasi kritis dalam bentuk yang siap di analisis lebih lanjut.
Industri Otomotif dan Komposit
Bidang otomotif meliputi body kendaraan, velg, kaca, hingga penyangga elastomer seperti karet yang semuanya menjadi kandidat ideal untuk pengujian tarik maupun tekan. Proses uji ini berfungsi memastikan setiap komponen aman ketika melalui uji tabrak sebagai bagian dari sertifikasi keselamatan NCAP. Hal serupa juga berlaku pada industri komposit, mulai dari bilah turbin hingga peralatan olahraga, di mana pengujian ketahanan tarik dan lentur dengan akurasi tinggi memegang peran yang sangat penting.
Tekstil, Kertas, dan Bahan Lunak Lain
Era kehalusan tekstil membutuhkan pengujian dengan akurasi tarik dan robek. Elektronik UTM memfasilitasi evaluasi serat, kain, kertas, tali, serta material fleksibel lainnya dengan detail data yang presisi.
Keunggulan Elektronik UTM Dibanding Hidraulik
- Tanpa oli: Menghilangkan risiko tumpahan, kebersihan terjaga, dan kesederhanaan operasional meningkat.
- Presisi tinggi: Kesalahan load cell dan sistem kontrol bisa di bawah ± 0,5 %, sangat mumpuni untuk riset lanjutan.
- Pengoperasian nyaman: Antarmuka berbasis software dan tampilan real-time memudahkan analisis langsung.
- Form factor ringkas: Beberapa model berbentuk desktop atau bench-top cocok untuk lab modern terbatas.
Contoh Konfigurasi Mesin Elektronik UTM
Mesin desktop dengan kapasitas 100 kN menjadi contoh ideal untuk lab riset: rangka ringkas, kabinet kontrol samping, sensor akurat, dan kecepatan beam teratur semuanya terintegrasi digital. Resolusi gerakan hingga 0,001 mm, regangan dan gaya tercatat akurat ± 0,5 % sebentuk presisi tinggi dalam dimensi portabel.
Untuk kebutuhan kapasitas lebih tinggi, lantai-dirilis unit seperti 200 kN, 300 kN, bahkan 500–600 kN tersedia. Menggunakan all-digital kontrol, sekrup bola presisi tinggi, dan sistem servo yang di impor, model-model ini menembus ambang batas presisi industri dengan keandalan ekstrem.
Baca Artikel Lainnya: Mengenal Universal Testing Machine dari Fungsi hingga Jenis-jenisnya
Rekomendasi Alat Elektronik UTM yang Terbaik Untuk Anda!

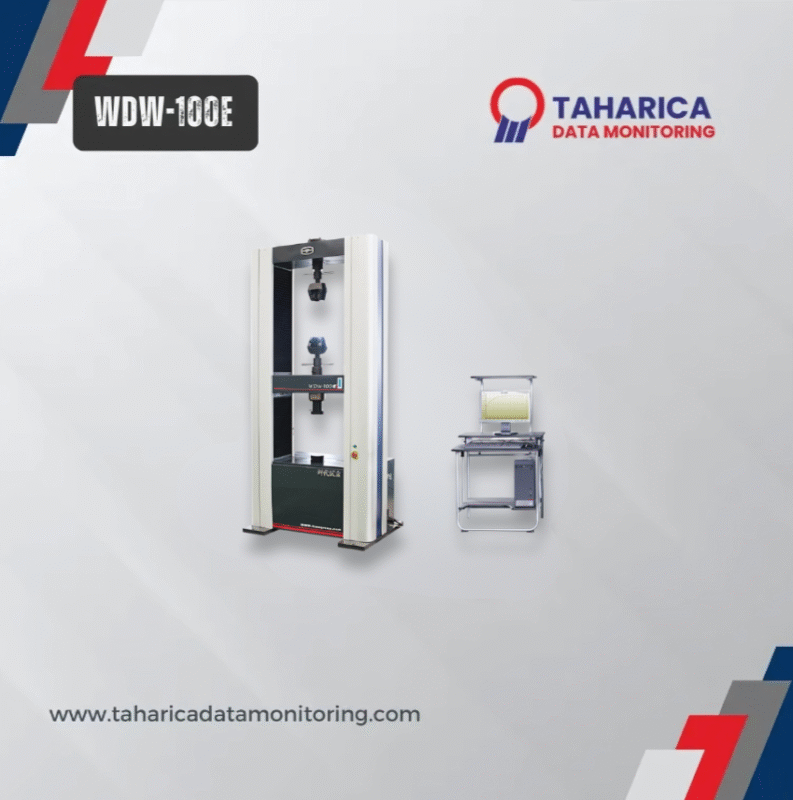

Elektronik Universal WDW-100E Microcomputer Control
Electronic Universal Testing Machine WDW-100E adalah alat uji tarik dan tekan berbasis sistem elektronik yang di rancang untuk mengukur kekuatan material dengan tingkat presisi tinggi. Mesin ini memiliki kapasitas beban maksimum hingga 100 kN, tingkat akurasi gaya uji 0,5%, serta resolusi pergeseran mencapai 0,001 mm. Dengan kemampuan resolusi daya ±300.000 yards, alat ini mampu memberikan hasil pengujian yang stabil, detail, dan dapat di andalkan untuk berbagai kebutuhan riset maupun kontrol kualitas. Berkat kontrol mikrokomputer, proses pengujian dapat di lakukan secara otomatis dengan tampilan data real-time, sehingga memudahkan analisis sekaligus meningkatkan efisiensi kerja di laboratorium maupun industri.
Spesifikasi:
| No. | Technical indicator | WDW-50E | WDW-100E | WDW-200E | WDW-300E | WDW-500E | WDW-600E |
|---|---|---|---|---|---|---|---|
| 1 | Testing machine grade | Grade 1 or 0.5 | |||||
| 2 | Maximum test force | 50 kN | 100 kN | 200 kN | 300 kN | 500 kN | 600 kN |
| 3 | Test force measurement range | Maximum test force (0.4% ~ 100%) | |||||
| 4 | Test force measurement accuracy | Within 0.4%–100% of maximum test force: better than ±1% of indicated value (Grade 1) or ±0.5% (Grade 0.5) | |||||
| 5 | Test power resolution | ±300000 yards | |||||
| 6 | Deformation maximum | 10 mm | |||||
| 7 | Deformation measurement range | 0.2%–100% of extensometer full scale | |||||
| 8 | Deformation measurement accuracy | Within 0.2%–100% of extensometer full scale: better than ±1% (Class 1) or ±0.5% (Class 0.5) | |||||
| 9 | Displacement measurement accuracy | Better than ±1% (Grade 1) or ±0.5% (Grade 0.5) of indicated value | |||||
| 10 | Displacement resolution | 0.001 mm | |||||
| 11 | Displacement speed (mm/min) | 0.005 ~ 500, stepless speed regulation | |||||
| 12 | Stretching stroke (mm) | 600 | 600 | 600 | 600 | 600 | 600 |
WDW-1,2,5 kN Computerized Tensile Testing Machine
WDW-1,2,5 kN Computerized Tensile Testing Machine adalah mesin uji tarik dengan kapasitas rendah yang di rancang khusus untuk menguji material berdaya tarik kecil seperti plastik, karet, film, tekstil, hingga bahan komposit ringan. Dengan sistem kontrol komputerisasi, mesin ini mampu memberikan hasil pengujian yang presisi, stabil, dan terdokumentasi secara digital. Desainnya yang ringkas menjadikannya ideal digunakan di laboratorium pendidikan, penelitian, maupun industri dengan kebutuhan pengujian material skala ringan.
Spesifikasi
| Model | WDW-01,02,03,05,1,2,3,5 |
| Structure | Single column double spaces |
| Max. Load(kN) | 0.1, 0.2, 0.3, 0.5, 1, 2, 3 ,5 |
| Material | All aluminum alloy surface spray painting shell |
| Load accuracy | Class 0.5 |
| Load range | 0.2%～100%F·S |
| Load resolution | 1/ 500000 |
| Resolution of displacement | 0.01mm |
| Test speed(mm/min) | 0.05-500 stepless arbitrary setting |
| Speed accuracy | within ±1% set speed |
| E-Tensile space(mm) | 600/800 (can be customized) |
| E-Compression space(mm) | 600/800 (can be customized) |
| D-Test width(mm) | 100 |
| F-Beam travel distance(mm) | 772 |
| Power supply | AC220V±10%，50Hz/60Hz(can be customized) |
Tantangan dalam Implementasi Elektronik UTM
- Penyesuaian metode pengujian: Memilih antara tarik, tekan, lentur, atau fatigue memerlukan pemahaman material dan tujuan riset/QA yang mendalam.
- Kondisi material uji: Faktor kelembapan, keausan, struktur mikro, atau permukaan kasar bisa mengacaukan data walau mesin sudah ultrakurasi.
- Perawatan teknis: Komponen elektronik dan servo motor memerlukan kalibrasi berkala dan lubrikasi terbatas untuk menjaga presisi.
- Kapasitas beban: Jangan memasang benda uji yang melebihi spesifikasi beban—risiko kegagalan mekanik atau sensor bisa terjadi.
Kesimpulan
Elektronik UTM menghadirkan sinergi mekanika dan teknologi digital dengan presisi tinggi melalui load cell, motor servo, dan kontrol canggih. Mesin ini memungkinkan pengujian material secara real-time dengan akurasi di bawah satu persen, lebih bersih dan praktis tanpa kerumitan hidraulik, sehingga menjadi solusi andal bagi inovasi material dan keselamatan industri.
