Alat Uji Beton
Palu rebound beton (sclerometer) – adalah alat untuk pengujian kekuatan beton dan bahan bangunan lainnya. Insinyur Ernst Schmidt menemukan konstruksi sclerometer.
Metode ini didasarkan pada tumbukan plunger tumbukan pada permukaan beton dengan energi tumbukan yang telah ditentukan (bernorma) dan pengukuran selanjutnya dari ketinggian pemantulan striker. Ketinggian rebound striker akan sebanding dengan kekuatan beton. Kekuatan beton ditentukan dengan grafik kalibrasi yang disertakan dengan instrumen.

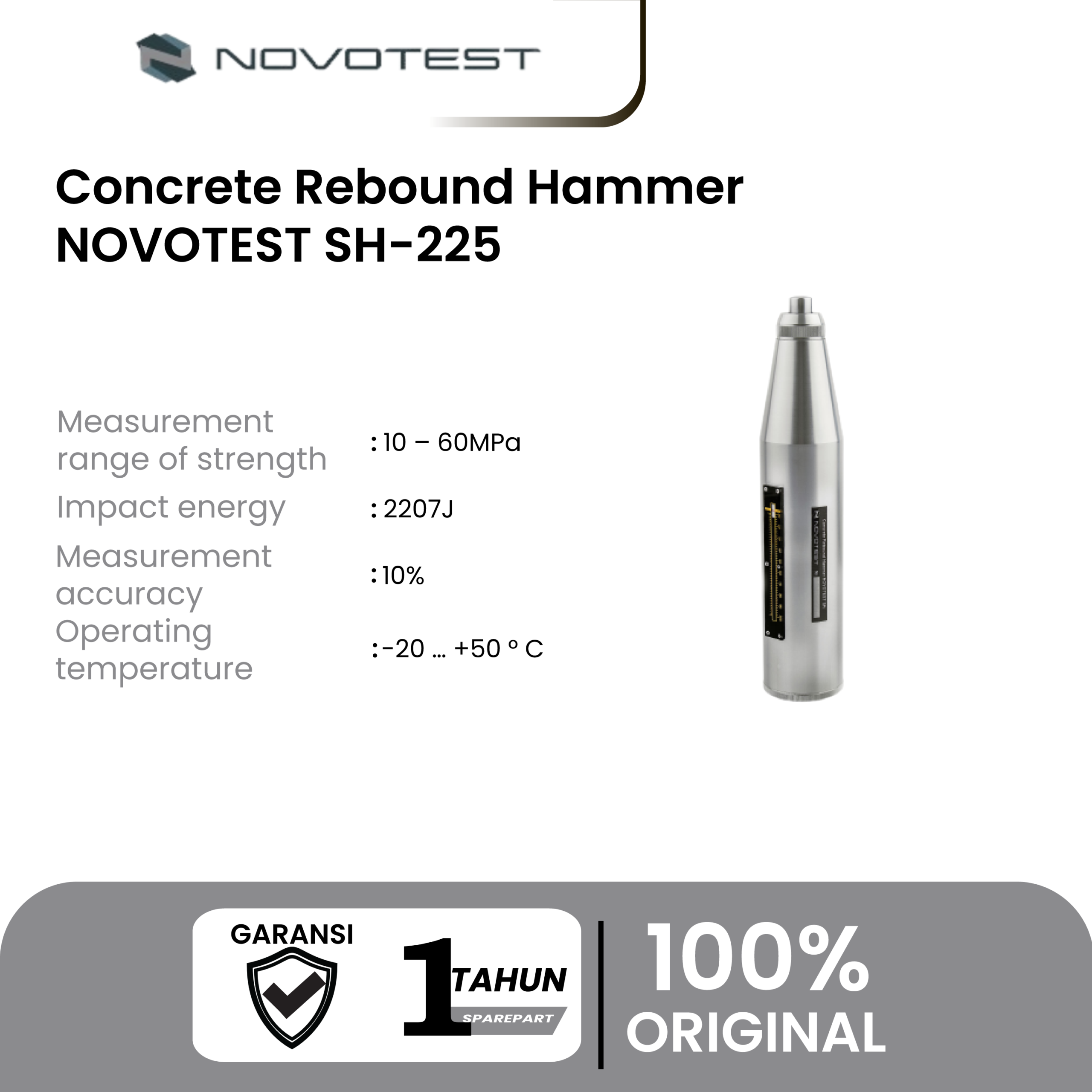

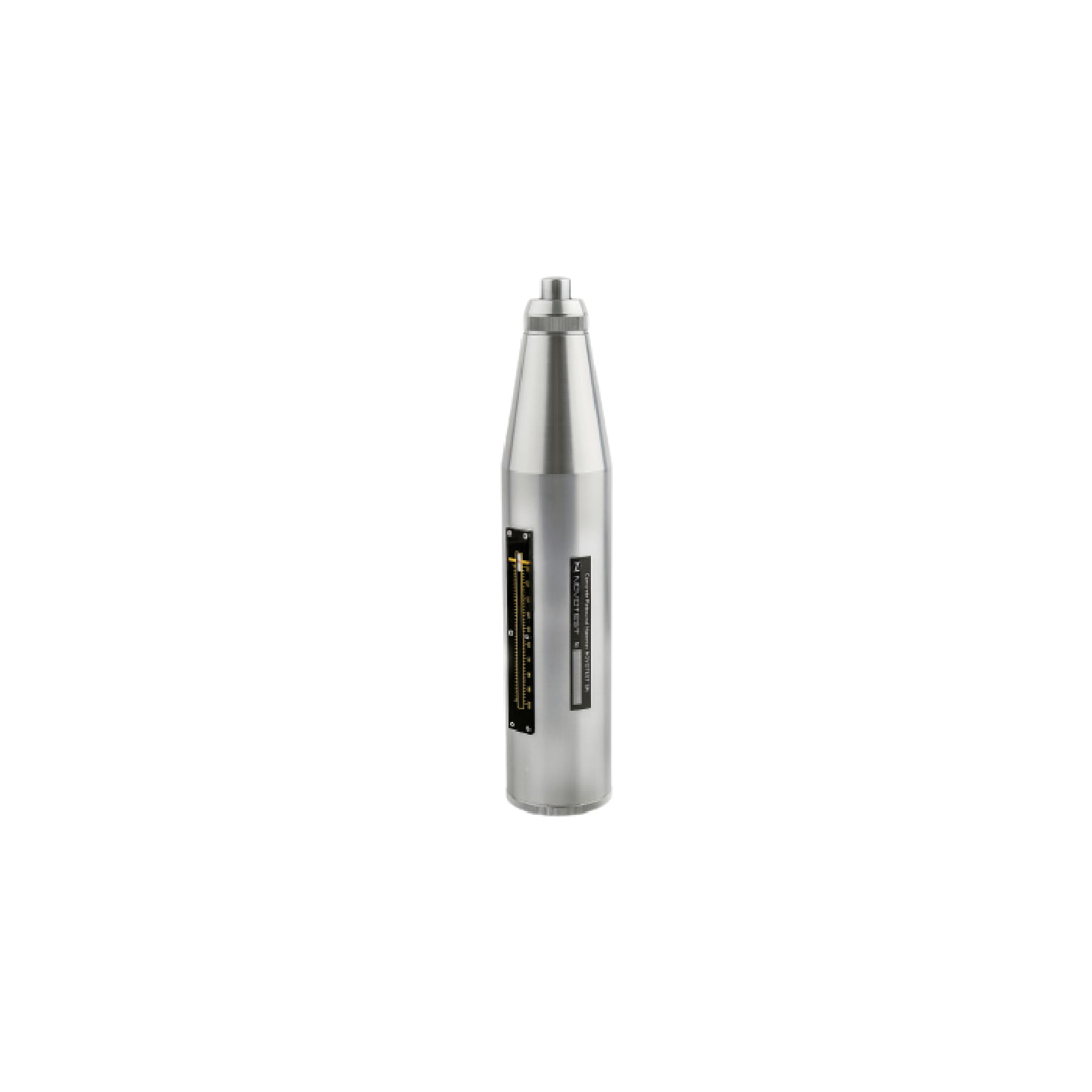

Concrete Rebound Hammer NOVOTEST SH sangat mudah dalam pengoperasiannya, memiliki keandalan desain yang baik dan akurasi pengukuran yang tinggi, sehingga metode ini merupakan metode yang paling umum untuk mengukur kekuatan beton di dunia. Pengujian kekuatan dengan palu pantul beton sesuai dengan ASTM C 805; ASTM D 5873 (untuk batu); DIN 1048, hal. 2; ENV 206; EN 12 504-2; ISO / DIS8045.
| Names / model | Rebound Hammer NOVOTEST SH-225 | Rebound Hammer NOVOTEST SH-75 | Rebound Hammer NOVOTEST SH-20 |
| Measurement range of strength, MPa | 10 – 60 | 10 – 60 | 1 – 25 |
| Impact energy, J | 2207 | 735 | 196 |
| Minimum thickness of testing object, mm | 70 and more | 50 – 100 | 30 and more |
| Measurement accuracy, % | 10 | ||
| Hardness value of impact plunger working surface, HRC, no less | 60 | ||
| Surface roughness of testing object, Ra um, no worse | 40 | ||
| Radius of impact plunger, mm | 25 | ||
| Operating temperature range, ° C | -20 … +50 | ||
| Weight of the device, kg, no more | 1 | ||
| Gross weight of package, kg | 1.9 | ||
| Dimensions of the package, cm | 20*34*10 | ||
Ada beberapa versi perangkat, yang berbeda dalam mempengaruhi energi.
Palu Rebound paling “kuat” dirancang untuk mengukur kekuatan beton dengan ketebalan 70-100mm dan lebih, juga untuk pengujian kekuatan batuan masif dengan energi tumbukan – 2.207J (Nm). Ini adalah model dasar dan paling umum dari palu Rebound, sekitar 90% dari palu Rebound di dunia memiliki energi tumbukan yang sama.
Palu Rebound “kuat” rata-rata memiliki energi tumbukan 735J (735 Nm). Energi benturan berkurang tiga kali lipat dibandingkan dengan model dasar. Aplikasi utama dari alat ini adalah mengukur kekuatan batu bata dan produk beton dengan ketebalan dinding kurang dari 100 mm dan ukuran sampel kecil, juga digunakan untuk pengujian batu dan batuan yang kurang kuat.
Palu Rebound yang paling “kuat” memiliki energi tumbukan 196J (196Nm). Tujuan utamanya adalah menguji kekuatan mortar pasangan bata.
Tergantung pada permintaan tugas, pengguna selalu perlu memilih model palu Rebound yang benar. Semua model, terlepas dari energi tumbukan, adalah perangkat untuk pengujian non-destruktif, sehingga tidak merusak objek pengujian.
Untuk memverifikasi keakuratan palu Rebound, landasan khusus yang dikalibrasi digunakan. Instrumen yang berfungsi dengan benar harus menampilkan nilai tertentu yang menguji landasan standar.
