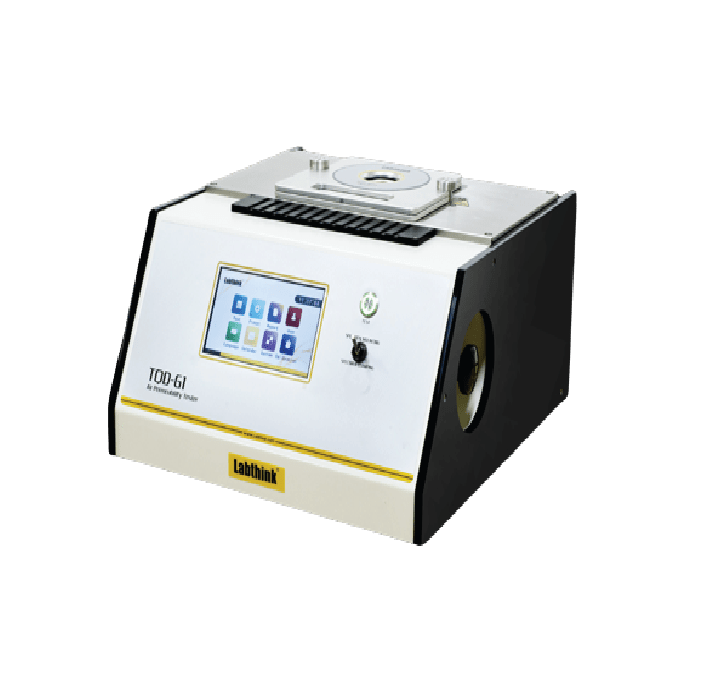

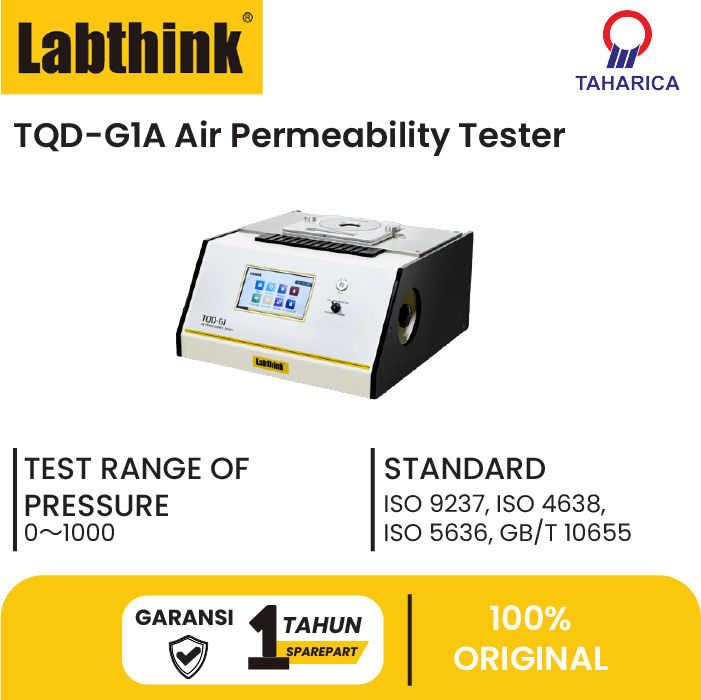

Alat Uji Permabilitas Udara TQD-G1A Air Permeability Tester

Alat Uji Permabilitas Udara, Air Permeability Tester



berlaku untuk uji permeabilitas udara dan hambatan udara bahan dekorasi
interior otomotif, seperti busa poliuretan, PVC, kulit, tekstil, bukan
enunan dll. Selain itu, juga dapat digunakan untuk menguji permeabilitas
membran pemisahan, spons, karpet , kain bukan tenunan, kertas dan kulit.
Melalui pengukuran, pengendalian kinerja bahan diwujudkan untuk memenuhi
kebutuhan aplikasi praktis produk.

Bagikan Produk

Fitur ProdukCatatan1
Dua metode pengukuran perbedaan tekanan konstan dan aliran konstan dapat dipilih secara bebas.
Aliran udara elektronik presisi tinggi dan sensor tekanan udara memastikan keakuratan data uji.
Built-in sistem pompa vakum bebas perawatan yang diimpor untuk stabilitas aliran udara yang lebih baik.
Perlengkapan sampel profesional untuk pengoperasian yang lebih aman.
Penjepitan pneumatik sampel menghemat waktu dan tenaga, dan gaya penjepitannya konsisten.
Layar sentuh industri & sistem operasi desktop 7" berwarna untuk pengoperasian yang sederhana dan nyaman.
Sistem ini memiliki kalender bawaan, pengalihan multi-bahasa & manajemen otoritas multi-level, dll.
Printer mikro jarum dapat disambungkan untuk keluaran hasil tes, dan hasilnya dapat disimpan dalam waktu lama (opsional).
Antarmuka RS232 standar memfasilitasi koneksi antara sistem dan komputer dan transmisi data (opsional)
Prinsip Tes
Metode A: aliran udara distabilkan secara vertikal melalui sampel pada aliran konstan. Kemudian,
perbedaan tekanan yang terbentuk pada kedua sisi sampel diukur pada kondisi ini,
dan hambatan aliran udara serta parameter lainnya dihitung.

Metode B: melalui penyesuaian, perbedaan tekanan konstan terbentuk di kedua sisi sampel,
aliran udara yang lewat secara vertikal melalui area sampel tertentu dalam waktu tertentu diukur,
dan permeabilitas udara dan parameter lainnya dihitung.

Standar
ISO 9237, ISO 4638, ISO 5636, GB/T 10655, GB/T 5453, GB/T 4689.22, GB/T 13764, ASTM D737, TAPPI T460, JIS P8117

ApplicationsNote 1

Basic Applications
  • Auto Interior Materials
    It is suitable for testing the air permeability and air resistance of automotive interior materials, such as polyurethane, PVC, leather, textiles, non-woven and so on.
  • Polymer Porous Elastic Materials
    It is applicable to the air permeability test of high polymer porous elastic materials, such as sponge, etc.
  • Textile
    It is applicable to the permeability test of textile materials, such as cloth, non-woven fabric, etc.
  • Leatherwear
    It is suitable for air permeability test of leather materials.
Extended Applications
  • Paper
    It is applicable to the air permeability test of paper materials, such as tissue and toilet paper, etc.
  • Masks
    It is applicable to the test of ventilation resistance and pressure difference of various masks.

Technical Specifications

Table 1: Test Parameters Note2

Parameters/ModelTQD-G1A
Differential Pressure Test RangePa0~1000
Differential Pressure ResolutionPa0.1
Differential Pressure AccuracyPa0.25%
Flow Measurement RangeL/min0~30
Flow ResolutionL/min0.1
Flow AccuracyL/min2%

Table 2: Technical Specifications

No. of Test Cell1 Cell
Specimen Size2” x 2” (5cm×5cm)
Specimen Thickness≤40 Mil (1mm)
Test Area20cm2(other sizes can be customized)
Gas SpecificationClean Compressed Air (the air source is provided by the user)
Air Source Pressure72.5 PSI / 500kPa
PInterface SizeΦ8 mm Polyurethane Pipe
Instrument Dimension12” H x 18” W x 20” D (30cm× 46cm× 52cm)
Power Supply120VAC±10% 60Hz / 220VAC±10% 50Hz (one from the two)
Net Weight55Lbs (25kg)

Table 3: Product Configuration

Standard ConfigurationMainframe, one set of fixtures and Φ8mm polyurethane pipe
Optional PartsComputer software, air compressor
NotesThe compressed air inlet of this tester isΦ8mm polyurethane pipe (pressure≥79.7 PSI / 550 kPa, outlet flow > 120L/min); Air source is to be provided by the user.
