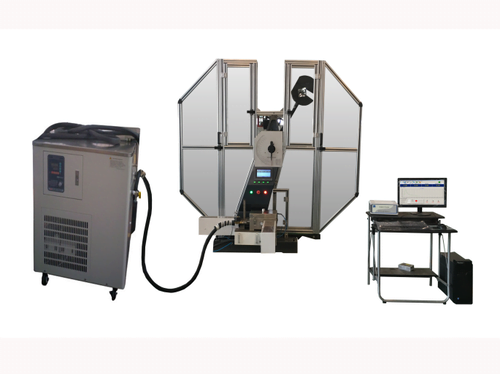

Automatic Charpy Impact Testing Machine JB-WE Series

Dengan pesatnya perkembangan teknologi material, untuk memenuhi kebutuhan pengujian material efisiensi tinggi, TIME JB-WE Series dengan kontrol otomatis penuh dan keamanan tinggi lahir untuk memenuhi tren ini.





Minta Inquiry

Kontrol Panasonic PLC Jepang. Transmisi data pelabuhan RS-232

Sistem pemberian makan &spesimen otomatis mengadopsi komponen pneumatik buatan Jepang untuk menemukan akurasi tinggi.

Omron (Jepang) 3600 kabel encoder resolusi 0,1 °, yang 10 kali lebih tinggi dari penguji dampak tampilan dial umum.

Struktur kolom ganda sangat meningkatkan kekakuan mesin. Analisis Elemen Terbatas (FEA) dilakukan untuk seluruh bingkai. Alas mainframe dan tegak tegak secara integral dilemparkan, yang memastikan kekakuan yang baik dan meningkatkan stabilitas pengujian. Struktur kolom ganda dengan distribusi pemuatan radial bantalan yang wajar mengurangi kehilangan energi yang disebabkan oleh gesekan bantalan sebagian besar.

Worm &gear dan sistem motor decelerator untuk pendulum naik. Torsi kopling magnet listrik cincin ganda khusus bisa mencapai 1000NM.

Penutup pelindung tawas yang tertutup sepenuhnya memastikan keamanan operator dan menghindari pemisahan spesimen yang retak.

Aplikasi:

Full Automatic Impact Testing Machine banyak digunakan dalam metalurgi mekanik, teknik kedirgantaraan, pembangunan kapal, akademi dan institut, dan bidang teknik tenaga nuklir yang memiliki persyaratan tinggi pada pengujian suhu dengan efisiensi tinggi.

ModelJB-W300EJB-W450EJB-W750E
Impact energy (J)300J450J750J
Pendulum moment (NM)160.77NM 241.1576NM401.93NM
Impact velocity (m/S)5.45.45.4
Pendulum Rising Angle °150150150
Distance between Axis of Pendulum Shaft and Striking Center (mm)750
Anvil span (mm)40
Anvil radius circular Arc radius (mm)1-1.5
Impact knife radius of curvature (mm)2-2.5
Impact knife angle °30
Impact knife width (mm)16
Min. resolution of indicator (J)0.1
Control systemPLC Control
Display modeTouch screen, Computer, Dial (Optional)
Specimen size55x10x10mm
Pendulum weight300J450J750J(with weight)
Machine weight (kg)1000
Outer dimension (mm)2100x835x2100
Main power 50HZ, 380V, 550W
