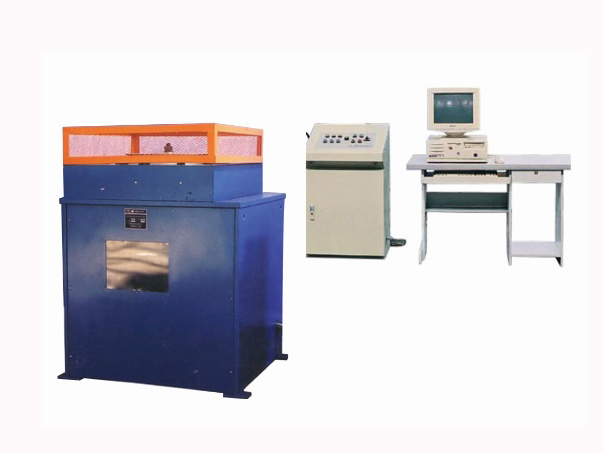

PQW-1500 terutama terdiri dari bingkai beban, unit tampilan, unit kontrol, lampiran uji, dll..
- Bingkai beban mengadopsi desain struktur pengelasan vertikal, yang mudah dipasang spesimen. Gaya penggerak berputar mengadopsi motor pengendali kecepatan frekuensi variabel untuk mewujudkan penyesuaian kecepatan tanpa langkah. Drive motor dipasang di dalam bingkai untuk membuat seluruh struktur lebih kompak. Bagian yang dipasang spesimen melengkapi penutup perlindungan untuk menjamin keamanan. Metode pemuatan bend mengadopsi pemuatan silinder listrik servo, sel beban impor mengukur gaya pemuatan, sel beban mengadopsi sel beban tipe anti-kelelahan untuk memenuhi masa pakai lama yang diminta. Perangkat pemusatan membuat spesimen yang dipasang lebih nyaman. Habis mekanisme pengukuran poros utama mengukur situasi pemusatannya melalui sensor perpindahan untuk menjamin hasil pengujian akurat dan dapat diandalkan, dan pada saat yang sama dapat menguji situasi tikungan poros utama selama pengujian untuk mewujudkan fungsi penghentian darurat kerusakan kelelahan drum roda.
- Dengan dikonfigurasi dengan kotak kontrol arus berat, itu menyelesaikan kontrol drive ke motor.
Unit kontrol komputer menggunakan pengontrol khusus untuk menyelesaikan penguatan sinyal serta konversi A / D dari sel beban. Perangkat lunak komputer berbasis Windows dengan fungsi beban uji tampilan dinamis, laporan pengujian penyimpanan dan output. Laporan dapat dicetak oleh printer.
- Mesin ini melengkapi berbagai jenis fungsi perlindungan keselamatan, perangkat lunak dapat mengatur waktu pengujian berhenti, spesimen rusak berhenti, berhenti kelebihan beban, offset untuk mencapai halte poros utama, dll.. Penutup perlindungan keselamatan dipasang di bagian atas mesin.
Standar
Ini memenuhi standar ISO8644: 2006, QC / T211-1996, QC / T212-1996, JASO T 203-85, ISO8644-1988, ISO8645-1988, GB / T6147-92
Aplikasi
Hal ini terutama digunakan untuk melakukan pengujian kelelahan rolling bend sepeda motor atau sepeda motor ringan. Ini mengadopsi ukuran listrik, kecepatan uji penyesuaian tanpa langkah, pegangan pemasangan yang cepat dan efektif. Ini disediakan dengan output ke komputer untuk mewujudkan fungsi yang diperluas.
| Max. bend torque | 1500Nm |
| Max. test force | 5000N |
| Wheel rim width | 1.25’’ – 8’’ |
| Measuring accuracy of rotation speed | ±1% |
| Basic length of arm | 700mm (adjustable) |
| Range of rotation | 0 – 800 r/min |
| Display of rotation speed and accumulated test times | 106 |
| Diameter of tested wheel | 10 – 19 inch |
| Power of motor | ≤4.2KW |
| Radial run out of rotating disc | ≤0.2mm |
