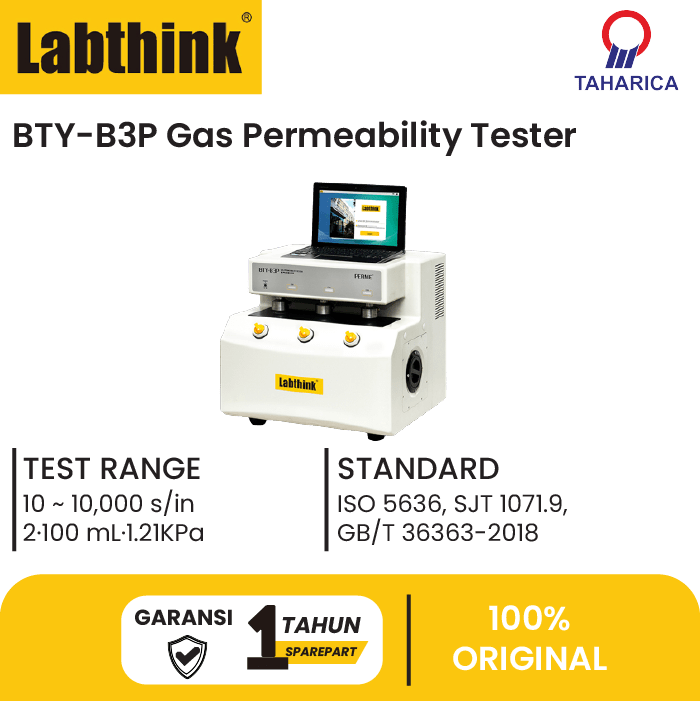

Penguji Permeabilitas Gas BTY-B3P Gas Permeability Tester

Penguji Permeabilitas Gas, Gas Permeability Tester



BTY-B3P Gas Permeability Tester didasarkan pada metode tekanan diferensial, dan dapat diterapkan secara profesional untuk penentuan permeabilitas gas diafragma baterai, film yang dapat bernapas, dan produk polimer relatif lainnya.

Bagikan Produk

Fitur Produk Catatan1

  • Instrumen dikendalikan oleh komputer dengan proses pengujian otomatis
  • Layar sentuh, mudah dipelajari dan mudah dioperasikan
  • Sensor tekanan presisi tinggi yang diimpor digunakan, yang menjamin akurasi pengujian dan pengulangan
  • Sistem kontrol pneumatik yang diimpor dengan tingkat kegagalan yang sangat rendah dan masa pakai yang sangat lama, yang menjamin kinerja segel seluruh sistem
  • Suhu dan kelembaban lingkungan dipantau dan dicatat secara real time
  • 3 spesimen setara dapat diuji secara bersamaan dengan nilai rata-rata sebagai hasil pengujian
  • Kurva tekanan ditampilkan secara real time untuk pengamatan dan analisis proses permeasi
  • Sistem mendukung fungsi konversi unit untuk memenuhi kebutuhan pengguna untuk pengujian khusus
  • Kustomisasi tersedia untuk fungsi pengujian khusus, ukuran spesimen atau tekanan uji

Prinsip Tes

Di bawah suhu dan kelembaban tertentu, tekanan diferensial gas konstan dihasilkan antara kedua sisi spesimen. Laju transmisi gas dan parameter lainnya dapat diperoleh dengan menganalisis dan menghitung perubahan tekanan di sisi tekanan bawah.

Uji Catatan Standar1

ISO 5636, SJT 1071.9, GB/T 36363-2018



ApplicationsNote1

Basic Applications
Test the gas permeability of battery diaphragms, breathable films and other relative polymer products.

Technical SpecificationsNote2

SpecificationsBTY-B3P Gas Permeability Tester
Test Range10 ~ 10,000 s/in2·100 mL·1.21KPa
Pressure Range0 ~ 20 KPa (customization is available for others)
High Pressure Resolution0.01 KPa
High Pressure Accuracy±0.05 KPa
Low Pressure Resolution0.1 Pa
Low Pressure Accuracy±0.3 Pa
Specimen Size≥12 mm×12 mm
Test Area0.019 sq.in. (12.56 mm2)
Customization available for other test areas
Number of Specimens3, 2 or 1
Test GasO2, N2, CO2 and 99.9% dry gas (outside of supply scope)
Gas Supply Pressure0.6 Mpa (87 psi)
Port SizeΦ4 mm PU Tubing
Power Supply220VAC±10% 50Hz / 120VAC±10% 60Hz
Instrument Dimension390 mm (L) × 433 mm (W) × 410 mm (H)
Net Weight27 kg

Configurations

Standard Configurations
Instrument, Computer, Professional Software, Φ4 mm PU Tubing (2.5m)
Note
1. The gas supply port of the instrument is Φ4 mm PU tubing;
2. Customers need to prepare gas supply.

Note 1: The described product features, applications and test standards should be in line with Technical Specifications.
Note 2: The parameters in the table are measured by professional operators in Labthink laboratory under strictly controlled laboratory conditions.
