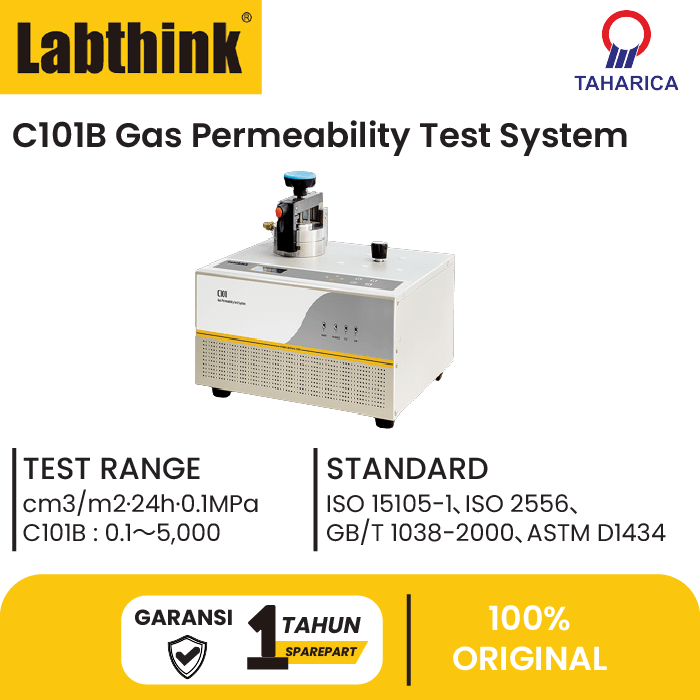

Sistem Uji Permeabilitas Gas C101B Gas Permeability Test System
Sistem Uji Permeabilitas Gas C101B Gas Permeability Test System - Gambar 2

Sistem Uji Permeabilitas Gas C101B Gas Permeability Test System

Sistem Uji Permeabilitas Gas, Gas Permeability Test System



C101B Gas Permeability Test System  didasarkan pada metode tekanan diferensial, dan secara profesional berlaku untuk penentuan laju transmisi gas film plastik, film komposit, bahan penghalang tinggi, lembaran, dan foil logam pada suhu yang berbeda. Sistem pengujian sesuai dengan GB, ISO, ASTM dan standar internasional lainnya.

Hubungi Kami

Fitur Produk Catatan1

  • Berlaku untuk menguji permeabilitas berbagai gas (tidak termasuk gas yang mudah terbakar, meledak, dan berbahaya lainnya)
  • Mendukung kontrol suhu untuk memenuhi pengujian dalam kondisi yang berbeda (opsional)
  • Proses penyedotan debu, pemeliharaan tekanan, pengujian awal dan pengujian akhir dilakukan secara otomatis.
  • Mode uji otomatis dan manual.
  • Sel uji baja tahan karat built-in berkualitas tinggi dengan kinerja penyegelan yang lebih baik.
  • Katup isolasi manual yang diimpor diadopsi untuk kinerja penyegelan yang lebih baik dan tingkat kegagalan yang lebih rendah
  • Desain tampilan komputer industri, ukuran kecil dan pendinginan cepat
  • Film referensi disediakan untuk kalibrasi cepat
  • Sistem ini mengadopsi kontrol mikrokomputer chip tunggal dan dapat berjalan secara independen
  • Laporan pengujian dapat diekspor dalam format umum seperti EXCEL dan PDF
  • Mendukung printer mikro, secara otomatis mencetak data uji (opsional)
  • Dilengkapi dengan antarmuka data RS232, yang dapat dihubungkan ke perangkat lunak komputer untuk analisis kurva, penyimpanan data, pencetakan laporan, dll. (opsional)

Prinsip Tes

Spesimen pra-kondisi dipasang di sel uji untuk membentuk penghalang tertutup antara dua ruang. Ruang bertekanan rendah (ruang bawah) pertama-tama dievakuasi, diikuti dengan evakuasi seluruh sel. Aliran gas kemudian dimasukkan ke dalam ruang bertekanan tinggi yang dievakuasi (ruang atas) dan perbedaan tekanan konstan (dapat disesuaikan) dihasilkan antara dua ruang. Gas merembes melalui spesimen dari sisi tekanan yang lebih tinggi ke sisi tekanan yang lebih rendah. Permeabilitas gas spesimen dapat diperoleh dengan menganalisis perubahan tekanan di ruang bawah.

Standar

ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003



Applications

Applications
  • Films
    Gas transmission rate test of various plastic films, paper-plastic composite films, coextruded films, aluminized films, aluminum foils, aluminum foil composite films, glass fiber aluminum foil composite films and many others
  • Sheets
    Gas transmission rate test of PP, PVC and PVDC sheets, metal foils, rubber pads, silicon wafers and other sheet materials

Technical Specifications

Table 1: Test Parameters Note2

Parameters/Model C101B
Testrange cm3/m2·24h·0.1MPa 0.1～5,000
Resolution cm3/m2·24h·0.1MPa 0.01
Test temperature ℃ 15～50（Optional）
Temperature resolution ℃ 0.1
Temperature fluctuation ℃ ±0.5
Vacuum Resolution Pa 1
Vacuum Degree of Test Chamber Pa ≤ 20
Pressure difference kPa 101
Additional Functions GMP Computer System requirement Optional
TC03 Temperature control device Optional

Table 2: Technical Specifications

Test Cell 1 Cell
Specimen Size 3.8” x 3.8”（9.7cm×9.7cm）
Specimen Thickness ≤120 Mil（3mm）
Standard test area 38.48cm2
Test Gas O2、N2、CO2 etc.（Outside of supply scope）
Gas Pressure 72.5 PSI / 500 kPa
Port Size Φ6 mm PU tubing
Instrument Dimension 12.9” H x 16.9” W x 15.7” D (33cm× 43cm× 40cm)
Power Supply 120VAC±10% 60Hz / 220VAC±10% 50Hz（one of two）
Net Weight 50Lbs（23kg）

Table 3: Product Configuration

Standard Configuration Instrument mainframe, vacuum pump (China), sampler, vacuum grease, Φ6 mm PU tubing
Optional Parts Professional software, TC03 temperature control device, GMP Computer System requirement, Micro-printer

Note 1: The described product functions are subject to the specification in “Technical Parameters” “Table 1: Test Parameters”.
Note 2: The parameters in the table are measured in Labthink laboratory by professional operators according to the requirements and conditions stapulated in laboratory environmental standards.
