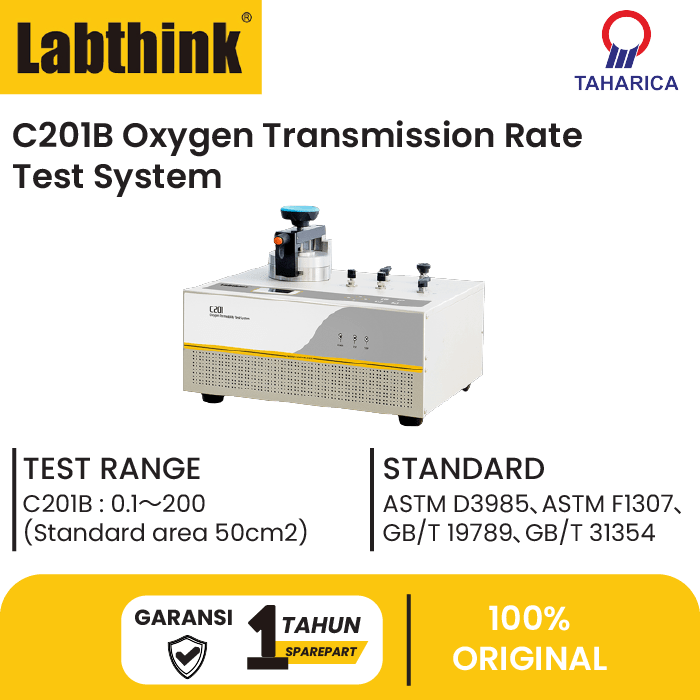

Sistem Uji Tingkat Transmisi Oksigen C201B Oxygen Transmission Rate Test System

Sistem Uji Tingkat Transmisi Oksigen, Oxygen Transmission Rate Test System



Sistem Uji Laju Transmisi Oksigen C201B dirancang dan diproduksi berdasarkan metode sensor koulometrik dan sesuai dengan ASTM D3985. Instrumen ini dapat digunakan untuk mengukur laju transmisi oksigen dari bahan penghalang dengan sifat penghalang tinggi dan sedang dengan akurasi tinggi dan efisiensi tinggi. C201B berlaku untuk penentuan permeabilitas oksigen dari film plastik, terpal, kertas, dan bahan kemasan lainnya yang digunakan dalam makanan, farmasi, peralatan medis, produk konsumen, industri fotovoltaik dan elektronik, dll.

Bagikan Produk

Fitur ProdukNote1

  1. Dilengkapi dengan sensor koulometrik labthink yang dikembangkan sendiri sesuai dengan ASTM D3985, standar intrinsik dan tidak diperlukan kalibrasi
  2. Mendukung kontrol suhu untuk memenuhi tes dalam kondisi yang berbeda (opsional)
  3. Built-in sel uji stainless steel berkualitas tinggi dengan kinerja penyegelan yang lebih baik
  4. Katup isolasi manual impor dan regulator aliran diadopsi untuk kinerja penyegelan yang lebih baik dan tingkat kegagalan yang lebih rendah
  5. Desain penampilan komputer industri, ukuran kecil dan pendinginan cepat
  6. Film referensi disediakan untuk kalibrasi cepat
  7. Sistem ini mengadopsi kontrol komputer mikro chip tunggal dan dapat berjalan secara independen.
  8. Laporan pengujian dapat diekspor dalam format umum seperti EXCEL dan PDF
  9. Mendukung pencetak mikro, mencetak data pengujian secara otomatis (opsional)
  10. Dilengkapi dengan antarmuka data RS232, yang dapat dihubungkan ke perangkat lunak komputer untuk analisis kurva, penyimpanan data, pencetakan laporan, dll. (opsional)
  11. Pembersih gas yang dikembangkan secara independen oleh Labthink dapat menghilangkan jejak oksigen dalam nitrogen dan menyediakan gas pembawa bebas oksigen (opsional).

Prinsip Uji

Spesimen pra-kondisi dijepit dalam sel uji, oksigen atau udara mengalir di satu sisi spesimen sementara aliran nitrogen kemurnian tinggi mengalir di sisi lain. Molekul oksigen meresap melalui spesimen ke sisi nitrogen dan dibawa ke sensor koulometrik. Sensor menganalisis konsentrasi oksigen dan menghitung tingkat transmisi oksigen.

Standar

ASTM D3985、ASTM F1307、GB/T 19789、GB/T 31354、DIN 53380-3、JIS K7126-2-B、YBB 00082003-2015

Aplikasi

Aplikasi
 Film
Uji tingkat transmisi oksigen dari berbagai film plastik, film komposit kertas-plastik, film yang diekstrusi, film aluminized, aluminium foil, film komposit aluminium foil, film komposit aluminium foil serat kaca dan banyak lainnya

SheetsOxygen uji tingkat transmisi lembaran PP, PVC dan PVDC, foil logam, bantalan karet, wafer silikon dan bahan lembaran lainnya

Technical Specifications

Table 1: Test Parameters Note2

Parameters/ModelC201B
Testrangecc/(m2·day) (Standard area 50cm2)0.1~200
Resolutioncc/(m2·day)0.1
Test Temperature15~50(Optional)
Temperature resolution0.1
Temperature fluctuation±0.5
Additional FunctionsGMP Computer System requirementOptional
GP-01 Gas PurifierOptional
TC03 Temperature control deviceOptional

Table 2: Technical Specifications

Test Cell1 Cell
Specimen Size3.8” x 3.8”(9.7cm×9.7cm)
Specimen Thickness≤120 Mil(3mm)
Standard test area50cm2
Test Gas99.999% High purity nitrogen、99.5% Oxygen(Outside supply scope)
Gas Pressure7.2 PSI /50 kPa
Port Size1/8” Metal tube
Instrument Dimension12.9” H x 16.9” W x 15.7” D (33cm× 43cm× 40cm)
Power Supply120VAC±10% 60Hz / 220VAC±10% 50Hz(one of two)
Net Weight50Lbs(23kg)

Table 3: Product Configuration

Standard ConfigurationInstrument mainframe, sampler, vacuum grease
Optional PartsProfessional software, GP-01 Gas Purifier ,TC03 temperature control device, GMP Computer System requirement, Micro-printer

Catatan 1: Fungsi produk yang dijelaskan tunduk pada spesifikasi dalam “Parameter Teknis”
Catatan 2: Parameter dalam tabel diukur di laboratorium Labthink oleh operator profesional sesuai dengan persyaratan dan kondisi yang tergeletakted dalam standar lingkungan laboratorium.
