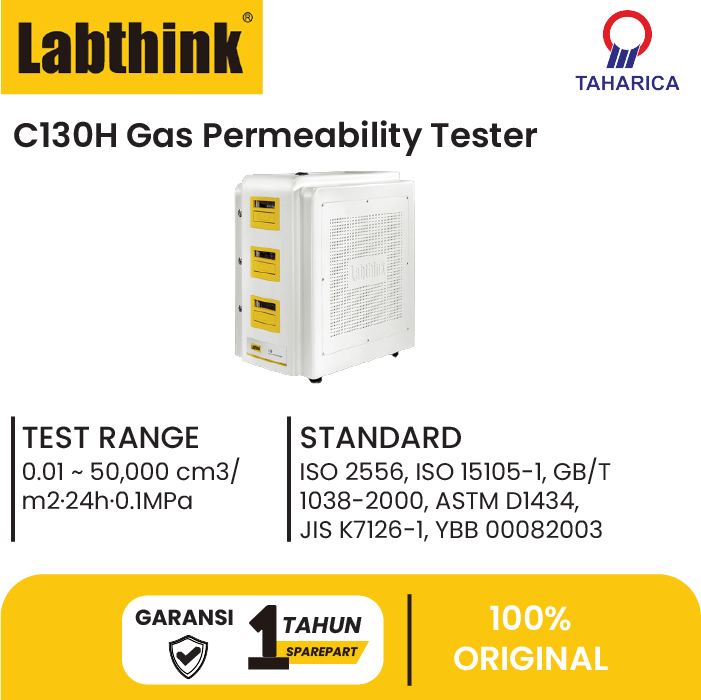

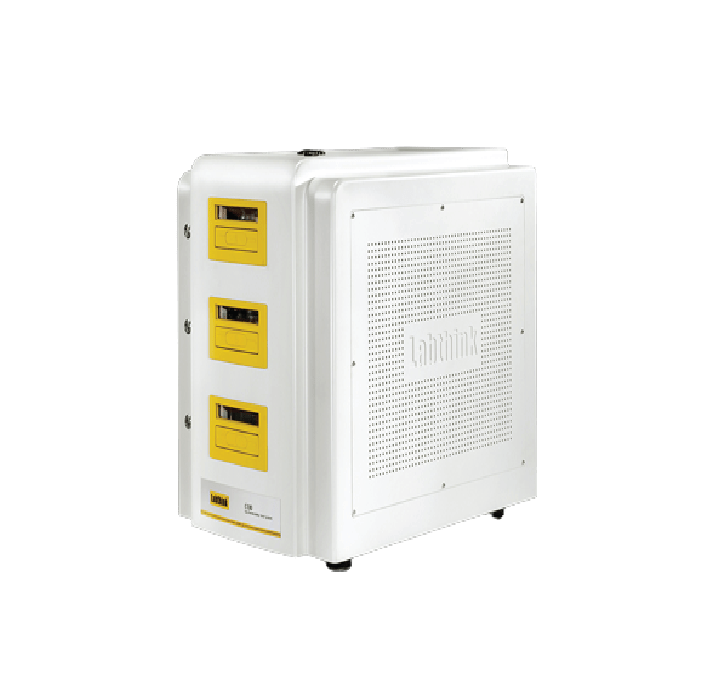

Penguji Permeabilitas Gas C130H Gas Permeability Tester

Penguji Permeabilitas Gas, Gas Permeability Tester



C130H Gas Permeability Tester didasarkan pada metode tekanan diferensial, dan secara profesional berlaku untuk penentuan laju transmisi gas, koefisien kelarutan, koefisien difusi dan koefisien permeabilitas film plastik, film komposit, bahan penghalang tinggi, lembaran, dan foil logam pada berbagai suhu. Proses pengujian sesuai dengan GB, ISO, ASTM dan standar internasional lainnya.

Bagikan Produk

Fitur Produk Catatan1

Desain struktur yang inovatif & operasi otomatis yang ditingkatkan

  • Uji sel dengan desain tipe laci pop-up baru
  • Penjepitan spesimen otomatis dengan gaya seragam
  • Komponen dipasok oleh produsen terkenal global, yang andal dan stabil dalam kinerja
  • Mode uji cerdas, operasi uji satu tombol (suhu uji harus diatur terlebih dahulu) dan berhenti otomatis
  • Mode penelitian ilmiah memberikan pengaturan parameter dan fungsi yang lebih fleksibel untuk analisis laju transmisi gas, koefisien kelarutan, koefisien difusi, dan koefisien permeabilitas

Akurasi dan efisiensi pengujian yang ditingkatkan

  • Sensor vakum presisi tinggi yang diimpor untuk pengujian properti penghalang ultra-tinggi (0,01 ~ 0,09 cm 3 / m 2 ·24 jam · 0,1MPa) material dengan akurasi dan pengulangan yang tinggi
  • Sistem kontrol pneumatik yang diimpor dengan tingkat kegagalan yang sangat rendah dan masa pakai yang sangat lama, yang menjamin kinerja segel seluruh sistem
  • Pompa vakum presisi tinggi yang diimpor meningkatkan efisiensi evakuasi dan menghasilkan vakum hingga 0.2Pa
  • Pompa vakum dihidupkan / dimatikan secara otomatis
  • Untuk material properti penghalang rendah dan menengah, waktu pengujian kurang dari 4 jam (termasuk waktu evakuasi)
  • Untuk material properti penghalang tinggi, waktu pengujian kurang dari 8 jam (termasuk waktu evakuasi)
  • Tiga sel uji independen memberikan hasil pengujian individual, spesimen dapat diganti sesuai keinginan

Teknik kontrol suhu dan tekanan yang sangat baik

  • Teknologi suhu konstan sirkulasi 360 ° diterapkan pada instrumen untuk tetap menguji fluktuasi suhu di bawah 0,05 ° C
  • Teknik kompensasi tekanan unik Labthink digunakan untuk mempertahankan tekanan diferensial yang stabil (perubahan tekanan kurang dari 0,2KPa)
  • Tekanan ruang bertekanan tinggi dapat disesuaikan dari 10KPa hingga 210KPa dan dipertahankan dengan tepat

Fungsi serbaguna berdasarkan standar, kustomisasi tersedia

  • Berbagai jenis gas dapat diuji: gas tunggal, gas campuran, gas beracun, gas eksplosif, dan gas berbahaya lainnya (diperlukan penyesuaian)
  • Kelembaban gas uji dapat disesuaikan dan dikontrol secara otomatis oleh sistem, tanpa memerlukan campur tangan manusia (penyesuaian diperlukan untuk perangkat pelembab)
  • Fungsi pemasangan data unik Labthink dapat memberikan hasil uji laju transmisi gas, koefisien permeabilitas, koefisien kelarutan, dan koefisien difusi pada suhu ekstrem
  • Film referensi untuk kalibrasi cepat memastikan data pengujian yang akurat dan universal
  • Port kalibrasi untuk memverifikasi suhu dan tekanan uji
  • Sesuai dengan standar uji metode tekanan diferensial

Sistem kontrol komputer tertanam yang canggih, aman, dan mudah digunakan

  • Desain instrumen dan perangkat lunak yang terintegrasi meminimalkan malfungsi yang disebabkan oleh virus komputer atau operasi yang salah dan memastikan kinerja instrumen dan keamanan data
  • Instrumen dapat dengan mudah dioperasikan dengan mouse, keyboard, dan monitor. Antarmuka operasi Windows untuk menguji operasi dan menampilkan data
  • Sistem ini dilengkapi dengan empat port USB dan port Internet ganda untuk transmisi data yang nyaman
  • Instrumen memenuhi persyaratan GMP industri farmasi China (opsional)
  • Sistem DataShield TM Labthink yang unik untuk manajemen data dan sistem manajemen informasi penghubung (opsional)

Prinsip Tes

C130H dirancang sesuai dengan metode tekanan diferensial. Spesimen pra-kondisi dipasang di sel difusi gas untuk membentuk penghalang tertutup antara dua ruang. Ruang bertekanan rendah pertama-tama dievakuasi, diikuti dengan evakuasi seluruh sel. Aliran gas kemudian dimasukkan ke dalam ruang bertekanan tinggi yang dievakuasi dan perbedaan tekanan konstan dihasilkan antara dua ruang. Gas merembes melalui spesimen dari sisi tekanan yang lebih tinggi ke sisi tekanan yang lebih rendah. Permeabilitas gas dan sifat penghalang lainnya dari spesimen dapat diperoleh dengan memantau perubahan tekanan di ruang bawah.

Uji Catatan Standar1

ISO 2556, ISO 15105-1, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003



ApplicationsNote1

This instrument is applicable to the determination of gas permeability of:

Basic Applications
  • Films
    Including plastic films, plastic composite films, paper-plastic composite films, coextruded films, aluminized films, aluminum foils, aluminum foil composite films and many others
  • Sheeting
    Including engineering plastics, rubber and building materials, e.g. PP, PVC and PVDC
Extended Applications
  • Various Gases
    Test the permeability of various types of gases, e.g. O2, CO2, N2, Air and He
  • Inflammable, Explosive and Poisonous Gases
    Test the permeability of inflammable, explosive and poisonous gases
  • Biodegradable Films
    Test gas permeability of various sorts of biodegradable films, e.g. starch-based biodegradable bags
  • Materials for Aerospace Usage
    This instrument can test the Helium permeability of airship gas bags
  • Paper and Paper Board
    Test gas permeability of paper and paper-plastic composite materials, e.g. aluminized paper for cigarette packages, Tetra Pak sheeting, paper bowls for instant noodles and disposable paper cups
  • Paint Films
    Test gas permeability of substrates coated paint films
  • Glass Fiber Cloth and Paper
    Including glass fiber cloth and paper materials, e.g. Teflon paint cloth, Teflon welding cloth and Teflon silicon rubber cloth
  • Soft Tube Materials for Cosmetics
    Including various types of cosmetic tubes, aluminum-plastic tubes and toothpaste tubes
  • Rubber Sheeting
    Including various sorts of rubber sheeting, e.g. car tires

Technical SpecificationsNote2

SpecificationsFilm Test
Test Range0.01 ~ 50,000 cm3/m2·24h·0.1MPa
Resolution0.001 cm3/ m2·24h·0.1MPa
Temperature Range10°C~ 50°C (room temperature 23°C)
Resolution0.01°C
Temperature Fluctuation±0.05°C
Temperature Accuracy±0.3°C (calibration port)
Vacuum Resolution0.01Pa
Vacuum AccuracyDisplayed Value ±0.2% (1%~100% of sensor range)
Vacuum Degree of Test Chamber< 10 Pa
Number of Specimens3 with independent test results
Customization available for other number of specimens
Specimen SizeΦ97 mm
Test Area38.48 cm2
Test GasO2, N2, and CO2 (outside of supply scope)
Humidifying of Test Gas (customization available)
Test Pressure10KPa ~ 210KPa
Gas Supply Pressure0.5 Mpa ~ 0.6 Mpa (73psi ~ 87psi )
Port SizeΦ6 mm PU Tubing
Instrument Dimension710 mm (L) × 350 mm (W) × 630 mm (H)
Power Supply220VAC±10% 50Hz / 120VAC±10% 60Hz
Net Weight100 kg

Configurations

Standard Configurations
Instrument, Monitor, Keyboard, Mouse, Round Sample Cutter, Vacuum Grease, Fast Quantitative Filter Paper and Vacuum Pump, Φ6 mm PU tubing (3m)
Optional Parts
GMP Computer System, DataShieldTM Note3, Air Compressor
Note
1. The gas supply port of the instrument is Φ6 mm PU tubing;
2. Customers need to prepare gas supply.

Note 1: The described test standard, applications and product features should be in line with Technical Specifications.
Note 2: The parameters in the table are measured by professional operators in Labthink laboratory under strictly controlled laboratory conditions.
Note 3: DataShieldTM provides safe and reliable data application support. Multiple Labthink instruments can share one single DataShieldTM system which can be configured as required.
