Sistem Uji Tingkat Transmisi Oksigen C201B Oxygen Transmission Rate Test System
Sistem Uji Tingkat Transmisi Oksigen C201B Oxygen Transmission Rate Test System - Gambar 2

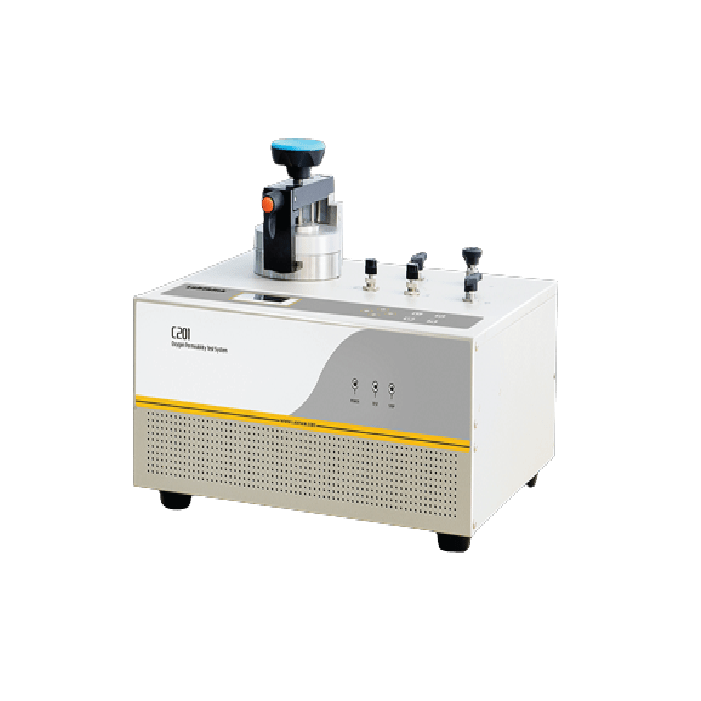

Sistem Uji Tingkat Transmisi Oksigen C201B Oxygen Transmission Rate Test System

Sistem Uji Tingkat Transmisi Oksigen, Oxygen Transmission Rate Test System



C201B Oxygen Transmission Rate Test System dirancang dan diproduksi berdasarkan metode sensor koulometrik dan sesuai dengan ASTM D3985. Instrumen ini dapat digunakan untuk mengukur laju transmisi oksigen dari bahan penghalang dengan sifat penghalang tinggi dan sedang dengan akurasi tinggi dan efisiensi tinggi. C201B berlaku untuk penentuan permeabilitas oksigen dari film plastik, terpal, kertas, dan bahan kemasan lainnya yang digunakan dalam makanan, farmasi, peralatan medis, produk konsumen, fotovoltaik dan industri elektronik, dll.

Hubungi Kami

Fitur Produk Catatan1

  • Dilengkapi dengan sensor koulometrik yang dikembangkan sendiri oleh Labthink yang sesuai dengan ASTM D3985, standar intrinsik dan tidak diperlukan kalibrasi
  • Mendukung kontrol suhu untuk memenuhi pengujian dalam kondisi yang berbeda (opsional)
  • Sel uji baja tahan karat built-in berkualitas tinggi dengan kinerja penyegelan yang lebih baik
  • Katup isolasi manual yang diimpor dan pengatur aliran diadopsi untuk kinerja penyegelan yang lebih baik dan tingkat kegagalan yang lebih rendah
  • Desain tampilan komputer industri, ukuran kecil dan pendinginan cepat
  • Film referensi disediakan untuk kalibrasi cepat
  • Sistem ini mengadopsi kontrol mikrokomputer chip tunggal dan dapat berjalan secara independen
  • Laporan pengujian dapat diekspor dalam format umum seperti EXCEL dan PDF
  • Mendukung printer mikro, secara otomatis mencetak data uji (opsional)
  • Dilengkapi dengan antarmuka data RS232, yang dapat dihubungkan ke perangkat lunak komputer untuk analisis kurva, penyimpanan data, pencetakan laporan, dll. (opsional)
  • Pemurni gas yang dikembangkan secara independen oleh Labthink dapat menghilangkan jejak oksigen dalam nitrogen dan menyediakan gas pembawa bebas oksigen (opsional).

Prinsip Tes

Spesimen pra-kondisi dijepit di sel uji, oksigen atau aliran udara di satu sisi spesimen sementara aliran nitrogen kemurnian tinggi mengalir di sisi lain. Molekul oksigen menembus melalui spesimen ke sisi nitrogen dan dibawa ke sensor coulometric. Sensor menganalisis konsentrasi oksigen dan menghitung laju transmisi oksigen.

Standar

ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2-B, YBB 00082003-2015



Applications

Applications
  • Films
    Oxygen transmission rate test of various plastic films, paper-plastic composite films, coextruded films, aluminized films, aluminum foils, aluminum foil composite films, glass fiber aluminum foil composite films and many others
  • Sheets
    Oxygen transmission rate test of PP, PVC and PVDC sheets, metal foils, rubber pads, silicon wafers and other sheet materials

Technical Specifications

Table 1: Test Parameters Note2

Parameters/Model C201B
Testrange cc/(m2·day) (Standard area 50cm2) 0.1～200
Resolution cc/(m2·day) 0.1
Test Temperature ℃ 15～50（Optional）
Temperature resolution ℃ 0.1
Temperature fluctuation ℃ ±0.5
Additional Functions GMP Computer System requirement Optional
GP-01 Gas Purifier Optional
TC03 Temperature control device Optional

Table 2: Technical Specifications

Test Cell 1 Cell
Specimen Size 3.8” x 3.8”（9.7cm×9.7cm）
Specimen Thickness ≤120 Mil（3mm）
Standard test area 50cm2
Test Gas 99.999% High purity nitrogen、99.5% Oxygen（Outside supply scope）
Gas Pressure 7.2 PSI /50 kPa
Port Size 1/8” Metal tube
Instrument Dimension 12.9” H x 16.9” W x 15.7” D (33cm× 43cm× 40cm)
Power Supply 120VAC±10% 60Hz / 220VAC±10% 50Hz（one of two）
Net Weight 50Lbs（23kg）

Table 3: Product Configuration

Standard Configuration Instrument mainframe, sampler, vacuum grease
Optional Parts Professional software, GP-01 Gas Purifier ,TC03 temperature control device, GMP Computer System requirement, Micro-printer

Note 1: The described product functions are subject to the specification in “Technical Parameters”
Note 2: The parameters in the table are measured in Labthink laboratory by professional operators according to the requirements and conditions stapulated in laboratory environmental standards.
