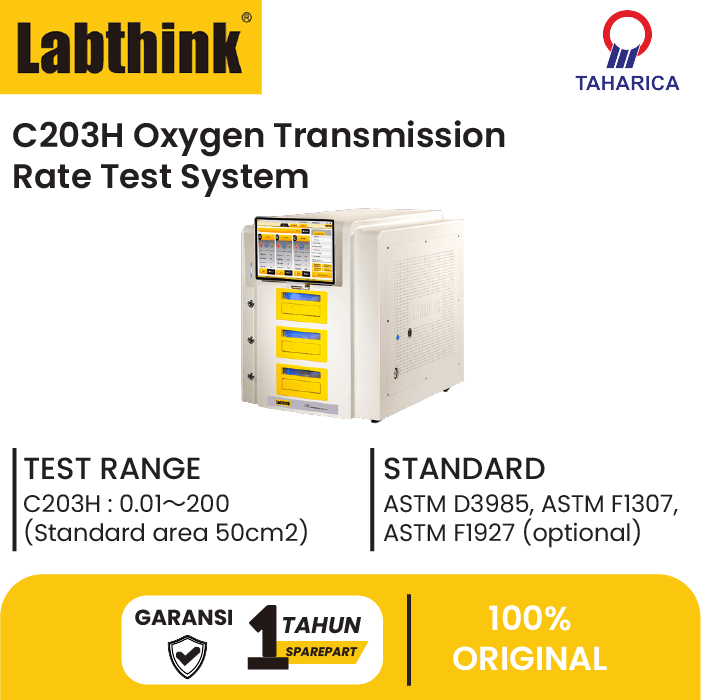

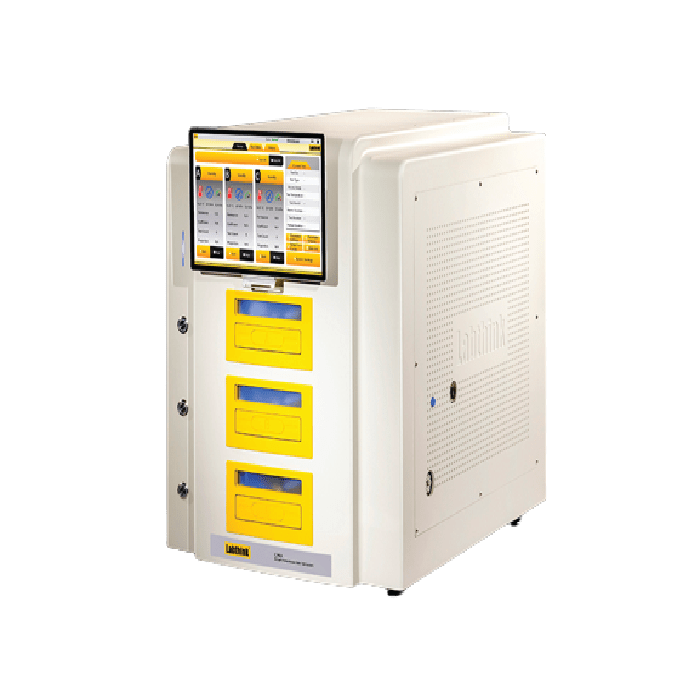

Alat Uji Tingkat Transmisi Oksigen C203H Oxygen Transmission Rate Test System

Alat Uji Tingkat Transmisi Oksigen, Oxygen Transmission Rate Test System



Sistem Uji Laju Transmisi Oksigen C203H didasarkan pada sensor analisis oksigen Coulometric dan uji tekanan yang sama metod, dan sesuai dengan ASTM D 3985 dan standar lainnya. Ini memberikan presisi tinggi dan tes permeabilitas oksigen efisiensi tinggi untuk bahan penghalang gas tinggi dan sedang. Sangat cocok untuk menguji permeabilitas oksigen dari film tipis, lembaran dan bahan terkait di bidang makanan, obat-obatan, perangkat medis, bahan kimia sehari-hari, fotovoltaik, elektronik dan bidang lainnya.

Bagikan Produk

Fitur ProdukNote1

Sensor Oksigen Koulometrik

  1. Instrumen ini dilengkapi dengan Sensor Oksigen Coulometric tingkat PPB dari Labthink yang dapat memperoleh batas uji yang lebih rendah.
  2. Dirancang sesuai dengan ASTM D3985 dengan nilai absolut dan tidak perlu dikalibrasi.
  3. Masa pakai super panjang, tiga kali lebih lama dari sensor oksigen Coulometric tradisional.
  4. Fungsi alarm over limit dan perlindungan otomatis.

Data Akurat

  1. Menggunakan teknologi suhu konstan sirkulasi udara 360 °, stabilitas suhu lebih baik.
  2. Dilengkapi dengan sensor suhu dan kelembaban presisi tinggi, pemantauan real-time dan suhu pencatatan dan perubahan kelembaban.
  3. Dalam proses pengujian, kontrol otomatis aliran, suhu dan kelembaban relatif direalisasikan, dan akurasinya lebih tinggi.
  4. Pengulangan tes yang lebih tinggi dari 0,02 cc / (m2day) dapat dicapai.

Efektif Tiga Sel

  1. Independen tiga set sel area uji standar 50cm2, sesuai dengan persyaratan standar untuk deteksi sampel paralel.
  2. Tiga sampel diuji pada saat yang sama dalam kondisi yang sama, dan datanya independen.
  3. Dalam siklus pengujian yang sama, jumlah sampel yang diselesaikan meningkat dari 2 menjadi 3.
  4. Sampel penjepitan otomatis, menghemat waktu dan tenaga kerja, kekuatan penjepitan konsisten, penyegelan yang lebih baik.

Operasi Cerdas

  1. Panel sentuh 12 Inch dari sistem jendela digunakan untuk pengoperasian yang lebih nyaman.
  2. Mode otomatis – setelah memasukkan suhu dan kelembaban uji dan mengklik satu tombol untuk memulai pengujian, tes berlangsung secara otomatis.
  3. Sel uji tipe laci baru, satu kunci otomatis masuk dan keluar dengan pengingat suara dan cahaya.

Aman dan Terpercaya

  1. Safe Running: komputer industri high-end Labthink yang inovatif tertanam untuk menghilangkan kegagalan sistem yang disebabkan oleh virus komputer, dan memastikan keandalan operasi dan keamanan penyimpanan data.
  2. Operasi Aman: dilengkapi dengan sensor optik dan cerdas lainnya serta alarm cerdas suara dan cahaya untuk memastikan keamanan operasi.
  3. Kinerja Aman: instrumen ini menggunakan merek terkenal global dengan kinerja yang stabil dan andal.

Fungsi yang Kuat

  1. Mode pengujian profesional menyediakan fungsi kontrol yang fleksibel dan kaya untuk memenuhi kebutuhan penelitian ilmiah.
  2. Memberikan kurva permeabilitas oksigen, kurva koefisien transmisi oksigen, kurva suhu dan kurva kelembaban.
  3. Rentang uji ultra luas, memenuhi uji penghalang (disesuaikan) dari berbagai bahan.
  4. Rentang suhu yang sangat luas, memenuhi tes penghalang pada suhu yang berbeda (disesuaikan).
  5. Perangkat pemurnian gas yang dikembangkan secara independen oleh Labthink dapat menghilangkan jejak oksigen dalam nitrogen dan menyediakan gas pembawa bebas oksigen (opsional).

Prinsip Pengujian

Sampel dijepit di antara ruang uji, oksigen atau udara mengalir di satu sisi film, dan nitrogen kemurnian tinggi mengalir di sisi lain film. Molekul oksigen berdifusi melalui film ke dalam nitrogen kemurnian tinggi di sisi lain. Nitrogen yang mengalir dibawa ke sensor. Melalui analisis konsentrasi oksigen yang diukur oleh sensor, transmitansi oksigen dihitung.

Standar Referensi

ASTM D3985, ASTM F1307, GB / T 19789, GB / T 31354, DIN 53380-3, JIS K7126-2-B, YBB 00082003-2015

Aplikasi Pengujian

Aplikasi
 Tes
permeabilitas oksigen dari berbagai film plastik, film komposit plastik kertas, film co-ekstrusi, film aluminized, film komposit aluminium foil, serat kaca aluminium foil film komposit kertas dan film lain seperti bahan.
 Uji
permeabilitas oksigen dari lembaran PP, lembaran PVC, lembaran PVDC, foil logam, lembaran karet, lembaran silikon dan bahan lembaran lainnya.

Technical Parameters

Table 1: Test Parameters Note2

Parameters/ModelC203H
Test Scopecc/(m2·day) (standard area 50cm2)0.02~200
cc/(m2·day) (standard area 50cm2)0.02~400000(Customize)
cc/(m2·day) (MASK area 5cm2)0.2~2000 (optional)
cc/(m2·day) (MASK area 1cm2)1~10000 (optional)
Resolving Powercc/(m2·day)0.01
Repeatabilitycc/(m2·day)0.02 or1%, whichever is greater
Temperature Range 15~50
5~60 (customized)
Temperature Fluctuation±0.05
Humidity Range%Rh (within standard temperature range)0%,5~90%±2%
Extended FunctionsGP-01 Gas Purification UnitOptional
DataShieldTM Data Shield Note 3Optional
GMP Computer System RequirementsOptional
CFR21Part11Optional

Table 2: Technical Specifications

Test Chamber3 sets
Sample Size4” x 4”(10.1cm×10.1cm)
Sample Thickness≤120 Mil(3mm)
Standard Test Area50cm2
Gas Specification99.999% nitrogen, 99.5% oxygen (gas source prepared by the buyer)
Air Source Pressure≥ 40.6 PSI / 280 kPa
Interface Size1 / 8 “metal tube
Dimensions23.6” H x 19.6” W x 27.5” D (60cm× 50cm× 70cm)
Power Supply120VAC ± 10% 60Hz / 220VAC ± 10% 50Hz (choose one from those two)
Instrument Dimension23.6” H x 19.2” W x 25.9” D (60cm× 49cm× 66cm)
Net weight220Lbs(100kg)

Table 3: Product Configuration

Standard ConfigurationMainframe, tablet computer, sampler, vacuum grease, polyurethane pipe with diameter of 6 mm
OptionsGp-01 Gas Purification Unit, air compressor, CFR21Part11, GMP computer system requirements
DataShieldTM Data ShieldNote3
RemarksThe compressed air inlet of the machine is Φ 6 mm polyurethane pipe (pressure ≥ 79.7 psi / 550 kPa); the air source is prepared by the buyer.

Catatan 1: Semua fitur produk tunduk pada deskripsi terperinci dalam “Parameter Teknis”.
Catatan 2: Parameter dalam tabel diukur oleh operator profesional di Laboratorium Labthink sesuai dengan persyaratan dan kondisi standar lingkungan laboratorium yang relevan.
Catatan 3:  Sistem Perlindungan Data DataShieldTM menyediakan dukungan aplikasi data yang aman dan andal. Sistem ini dapat dibagi oleh beberapa produk Labthink. Silakan beli masing-masing sesuai dengan penggunaan.
