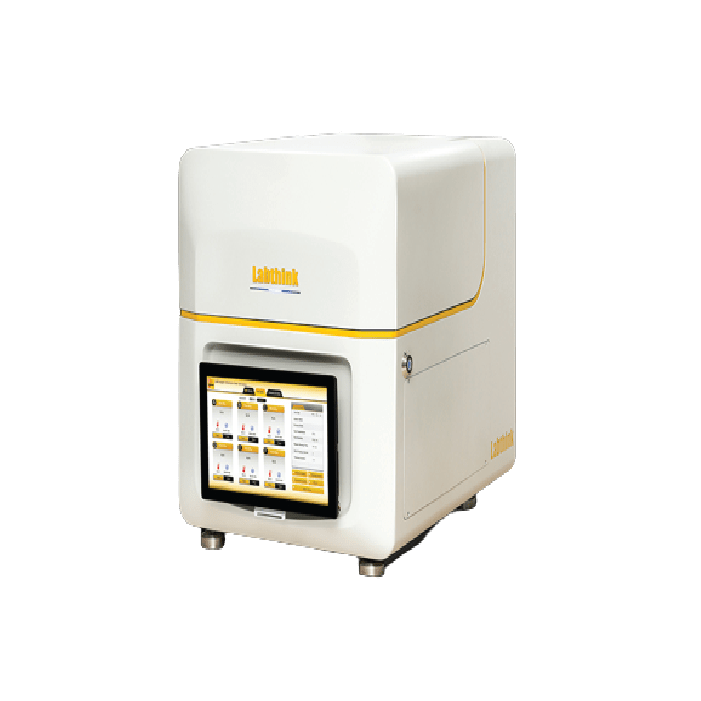

Sistem Uji Tingkat Transmisi Oksigen C206H Oxygen Transmission Rate Test System

Fitur Produk ^Catatan1

Sensor koulometri

• Dilengkapi dengan teknologi terbaru Labthink ppb-level coulometric sensor memiliki rentang pengujian yang lebih luas.
• Dirancang sesuai dengan ASTM D3985, standar intrinsik dan tidak diperlukan kalibrasi.
• Masa pakai ultra-panjang yang tiga kali lipat dari sensor koulometrik oksigen tradisional.
• Tertanam dengan peringatan jarak jauh dan fungsi perlindungan otomatis.

Data yang akurat

• Ruang uji desain kubah baru dan teknologi suhu konstan sirkulasi udara 360° memastikan stabilitas suhu yang lebih baik.
• Ruang uji dilengkapi dengan sensor kelembaban presisi tinggi untuk memantau dan merekam perubahan kelembaban secara real time.
• Kontrol aliran udara, suhu dan kelembaban relatif otomatis untuk mewujudkan akurasi yang lebih tinggi.

Efisiensi tinggi

• Enam sel uji independen dengan luas standar 50cm ² , tiga kali jumlah sel uji dalam instrumen pengujian permeabilitas oksigen tradisional.
• Enam spesimen dapat diuji secara bersamaan di bawah kondisi pengujian yang sama, memberikan hasil pengujian independen.
• Dalam durasi waktu yang sama, jumlah spesimen yang diuji meningkat dari 2 menjadi 6.
• Penjepitan spesimen otomatis menghemat waktu dan tenaga. Gaya penjepitan konsisten, menghasilkan sesak udara yang lebih baik.

Kontrol cerdas

• Tablet layar sentuh 12 inci yang didukung oleh sistem operasi Windows ^TM 10 membuat pengoperasian lebih sederhana dan nyaman.
• Mode uji otomatis hanya membutuhkan memasukkan suhu dan kelembaban, satu klik mulai, tes sepenuhnya otomatis
• Kap ruang uji cerdas secara otomatis membuka dan menutup dengan suara dan peringatan cahaya.

Aman dan terpercaya

• Keamanan sistem — Komputer industri kelas atas yang unik dari Labthink mencegah kegagalan sistem yang disebabkan oleh virus komputer, memastikan keandalan operasional dan keamanan penyimpanan data.
• Keselamatan pengoperasian– Dilengkapi dengan sensor optik cerdas yang memberikan peringatan suara dan cahaya untuk memastikan pengoperasian yang aman.
• Keandalan kinerja—instrumen ini mengadopsi komponen merek terkenal global, untuk memastikan kinerja yang stabil dan andal.

Hemat tempat

• Lebar instrumen hanya 1/3 dari instrumen enam sel tradisional, menghemat ruang untuk laboratorium.

Fungsi yang kuat

• Mode uji profesional menyediakan opsi kontrol yang fleksibel dan beragam untuk memenuhi berbagai kebutuhan penelitian ilmiah.
• Sistem ini menyediakan kurva laju transmisi oksigen, kurva koefisien transmisi oksigen, kurva suhu, dan kurva kelembaban.
• Rentang uji ultra-lebar untuk memenuhi uji penghalang berbagai bahan (menyesuaikan).
• Rentang suhu ultra-lebar untuk memenuhi uji penghalang di bawah suhu ekstrem yang berbeda (opsional).
• Pemurni gas yang dikembangkan secara independen oleh Labthink dapat menghilangkan jejak oksigen dalam nitrogen dan menyediakan gas pembawa bebas oksigen (opsional).

Prinsip Tes

Spesimen pra-kondisi dijepit di sel uji, oksigen atau aliran udara di satu sisi spesimen sementara aliran nitrogen kemurnian tinggi mengalir di sisi lain. Molekul oksigen menembus melalui spesimen ke sisi nitrogen dan dibawa ke sensor coulometric. Sensor menganalisis konsentrasi oksigen dan menghitung tingkat transmisi oksigen dan faktor lainnya.

Standar

ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2-B, YBB 00082003-2015



Applications

Applications
Films Oxygen transmission rate test of various plastic films, paper-plastic composite films, coextruded films, aluminized films, aluminum foils, aluminum foil composite films, glass fiber aluminum foil composite films and many others
Sheets Oxygen transmission rate test of PP, PVC and PVDC sheets, metal foils, rubber pads, silicon wafers and other sheet materials

Technical Specifications

Table 1: Test Parameters ^Note2

Parameters/Model		C206H
Test range	cc/(m2·day) (Standard area 50cm2)	0.02～200
	cc/(m2·day) (Standard area 50cm2)	0.02～400000（Customize）
	cc/(m2·day) (MASK area 5cm2)	0.2～2000（Optional）
	cc/(m2·day) (MASK area 1cm2)	1～10000（Optional）
Resolution	cc/(m2·day)	0.01
Repeatability	cc/(m2·day)	0.02 or 1%，take the greater
Test Temperature	℃	15～50，5～60（Optional）
Temperature fluctuation	℃	±0.15
Test Humidity	%RH（Within standard test temperature range）	0%，5～90%±2%
Additional Functions	GP-01 Gas Purifier	Optional
	DataShieldTM note3	Optional
	GMP Computer System requirement	Optional
	CFR21Part11	Optional

Table 2: Technical Specifications

Test Cell	6 Cells
Specimen Size	4.6” x 4.6”（11.7cm×11.7cm）
Specimen Thickness	≤120 Mil（3mm）
Standard test area	50cm2
Gas supply	99.999% Nitrogen、99.5% Oxygen（ Outside of supply scope）
Gas Pressure	≥40.6 PSI / 280 kPa
Port Size	1/8” Metal tube
Instrument Dimension	23.6” H x 19.2” W x 25.9” D (60cm× 49cm× 66cm)
Power Supply	120VAC±10% 60Hz / 220VAC±10% 50Hz（one of two）
Net Weight	220Lbs（100kg）

Table 3: Product Configuration

Standard Configuration	Instrument mainframe, tablet, sampler, vacuum grease, Φ6 mm PU tubing
Optional Parts	GP-01 Gas Purifier, Air compressor, CFR21Part11, GMP Computer System requirement, DataShieldTM note3
Note	The gas supply port of the instrument is Φ6 mm PU tubing（pressure≥79.7 PSI/ 550kPa）, customers need to prepare gas supply.

Note 1: The described product functions are subject to the specification in “Technical Parameters”
Note 2: The parameters in the table are measured in Labthink laboratory by professional operators according to the requirements and conditions stapulated in laboratory environmental standards.
Note 3: DataShield^TM provides safe and reliable data application support. Multiple Labthink instruments can share one single DataShield^TM system which can be configured as required.
