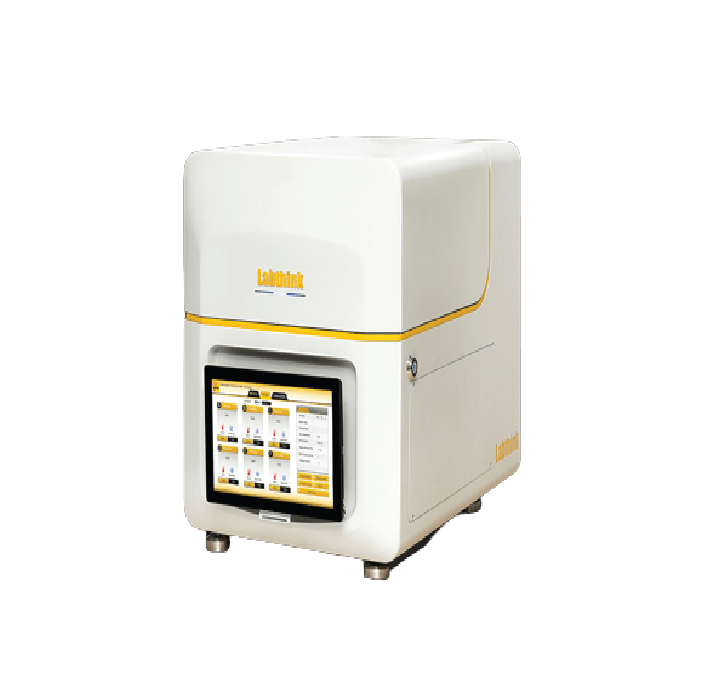

Sistem Uji Tingkat Transmisi Oksigen C206H Oxygen Transmission Rate Test System

Sistem Uji Tingkat Transmisi Oksigen, Oxygen Transmission Rate Test System



C206H Oxygen Transmission Rate Test System dirancang dan diproduksi berdasarkan metode sensor koulometrik dan sesuai dengan ASTM D3985. Instrumen ini dapat digunakan untuk mengukur laju transmisi oksigen dari bahan penghalang dengan sifat penghalang tinggi dan sedang dengan akurasi tinggi dan efisiensi tinggi. C206H berlaku untuk penentuan permeabilitas oksigen dari film plastik, terpal, kertas, dan bahan kemasan lainnya yang digunakan dalam makanan, farmasi, peralatan medis, produk konsumen, fotovoltaik dan industri elektronik, dll.

Bagikan Produk

Fitur Produk Catatan1

Sensor koulometri

  • Dilengkapi dengan teknologi terbaru Labthink ppb-level coulometric sensor memiliki rentang pengujian yang lebih luas.
  • Dirancang sesuai dengan ASTM D3985, standar intrinsik dan tidak diperlukan kalibrasi.
  • Masa pakai ultra-panjang yang tiga kali lipat dari sensor koulometrik oksigen tradisional.
  • Tertanam dengan peringatan jarak jauh dan fungsi perlindungan otomatis.

Data yang akurat

  • Ruang uji desain kubah baru dan teknologi suhu konstan sirkulasi udara 360° memastikan stabilitas suhu yang lebih baik.
  • Ruang uji dilengkapi dengan sensor kelembaban presisi tinggi untuk memantau dan merekam perubahan kelembaban secara real time.
  • Kontrol aliran udara, suhu dan kelembaban relatif otomatis untuk mewujudkan akurasi yang lebih tinggi.

Efisiensi tinggi

  • Enam sel uji independen dengan luas standar 50cm 2 , tiga kali jumlah sel uji dalam instrumen pengujian permeabilitas oksigen tradisional.
  • Enam spesimen dapat diuji secara bersamaan di bawah kondisi pengujian yang sama, memberikan hasil pengujian independen.
  • Dalam durasi waktu yang sama, jumlah spesimen yang diuji meningkat dari 2 menjadi 6.
  • Penjepitan spesimen otomatis menghemat waktu dan tenaga. Gaya penjepitan konsisten, menghasilkan sesak udara yang lebih baik.

Kontrol cerdas

  • Tablet layar sentuh 12 inci yang didukung oleh sistem operasi Windows TM 10 membuat pengoperasian lebih sederhana dan nyaman.
  • Mode uji otomatis hanya membutuhkan memasukkan suhu dan kelembaban, satu klik mulai, tes sepenuhnya otomatis
  • Kap ruang uji cerdas secara otomatis membuka dan menutup dengan suara dan peringatan cahaya.

Aman dan terpercaya

  • Keamanan sistem — Komputer industri kelas atas yang unik dari Labthink mencegah kegagalan sistem yang disebabkan oleh virus komputer, memastikan keandalan operasional dan keamanan penyimpanan data.
  • Keselamatan pengoperasian– Dilengkapi dengan sensor optik cerdas yang memberikan peringatan suara dan cahaya untuk memastikan pengoperasian yang aman.
  • Keandalan kinerja—instrumen ini mengadopsi komponen merek terkenal global, untuk memastikan kinerja yang stabil dan andal.

Hemat tempat

  • Lebar instrumen hanya 1/3 dari instrumen enam sel tradisional, menghemat ruang untuk laboratorium.

Fungsi yang kuat

  • Mode uji profesional menyediakan opsi kontrol yang fleksibel dan beragam untuk memenuhi berbagai kebutuhan penelitian ilmiah.
  • Sistem ini menyediakan kurva laju transmisi oksigen, kurva koefisien transmisi oksigen, kurva suhu, dan kurva kelembaban.
  • Rentang uji ultra-lebar untuk memenuhi uji penghalang berbagai bahan (menyesuaikan).
  • Rentang suhu ultra-lebar untuk memenuhi uji penghalang di bawah suhu ekstrem yang berbeda (opsional).
  • Pemurni gas yang dikembangkan secara independen oleh Labthink dapat menghilangkan jejak oksigen dalam nitrogen dan menyediakan gas pembawa bebas oksigen (opsional).

Prinsip Tes

Spesimen pra-kondisi dijepit di sel uji, oksigen atau aliran udara di satu sisi spesimen sementara aliran nitrogen kemurnian tinggi mengalir di sisi lain. Molekul oksigen menembus melalui spesimen ke sisi nitrogen dan dibawa ke sensor coulometric. Sensor menganalisis konsentrasi oksigen dan menghitung tingkat transmisi oksigen dan faktor lainnya.

Standar

ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2-B, YBB 00082003-2015



Applications

Applications
  • Films
    Oxygen transmission rate test of various plastic films, paper-plastic composite films, coextruded films, aluminized films, aluminum foils, aluminum foil composite films, glass fiber aluminum foil composite films and many others
  • Sheets
    Oxygen transmission rate test of PP, PVC and PVDC sheets, metal foils, rubber pads, silicon wafers and other sheet materials

Technical Specifications

Table 1: Test Parameters Note2

Parameters/ModelC206H
Test rangecc/(m2·day) (Standard area 50cm2)0.02~200
cc/(m2·day) (Standard area 50cm2)0.02~400000(Customize)
cc/(m2·day) (MASK area 5cm2)0.2~2000(Optional)
cc/(m2·day) (MASK area 1cm2)1~10000(Optional)
Resolutioncc/(m2·day)0.01
Repeatabilitycc/(m2·day)0.02 or 1%,take the greater
Test Temperature15~50,5~60(Optional)
Temperature fluctuation±0.15
Test Humidity%RH(Within standard test temperature range)0%,5~90%±2%
Additional FunctionsGP-01 Gas PurifierOptional
DataShieldTM note3Optional
GMP Computer System requirementOptional
CFR21Part11Optional

Table 2: Technical Specifications

Test Cell6 Cells
Specimen Size4.6” x 4.6”(11.7cm×11.7cm)
Specimen Thickness≤120 Mil(3mm)
Standard test area50cm2
Gas supply99.999% Nitrogen、99.5% Oxygen( Outside of supply scope)
Gas Pressure≥40.6 PSI / 280 kPa
Port Size1/8” Metal tube
Instrument Dimension23.6” H x 19.2” W x 25.9” D (60cm× 49cm× 66cm)
Power Supply120VAC±10% 60Hz / 220VAC±10% 50Hz(one of two)
Net Weight220Lbs(100kg)

Table 3: Product Configuration

Standard ConfigurationInstrument mainframe, tablet, sampler, vacuum grease, Φ6 mm PU tubing
Optional PartsGP-01 Gas Purifier, Air compressor, CFR21Part11, GMP Computer System requirement, DataShieldTM note3
NoteThe gas supply port of the instrument is Φ6 mm PU tubing(pressure≥79.7 PSI/ 550kPa), customers need to prepare gas supply.

Note 1: The described product functions are subject to the specification in “Technical Parameters”
Note 2: The parameters in the table are measured in Labthink laboratory by professional operators according to the requirements and conditions stapulated in laboratory environmental standards.
Note 3: DataShieldTM provides safe and reliable data application support. Multiple Labthink instruments can share one single DataShieldTM system which can be configured as required.
