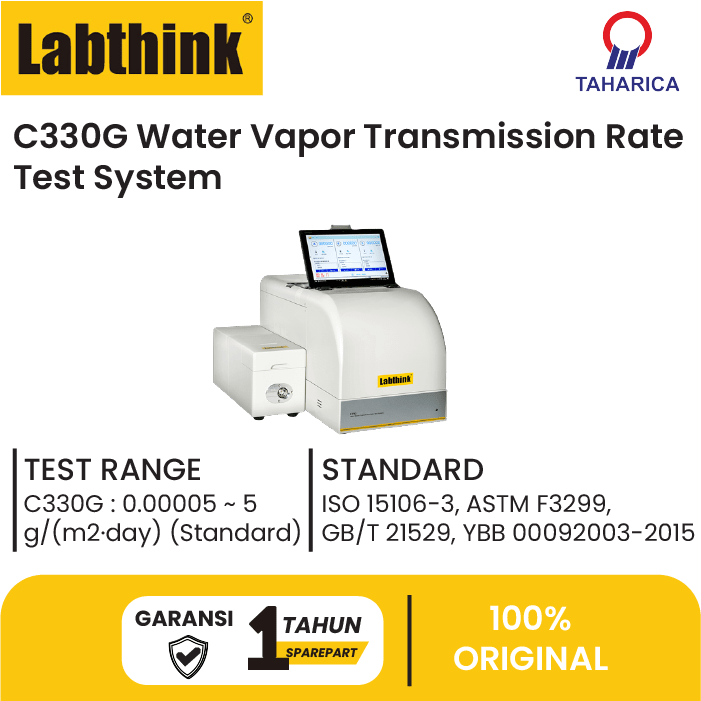

Alat Uji Tingkat Transmisi Uap Air, Water Vapor Transmission Rate Test System
Sistem Uji Laju Transmisi Uap Air C330G, dirancang dan diproduksi berdasarkan metode sensor elektrolitik dan sesuai dengan persyaratan ISO 15106-3. Instrumen ini dapat digunakan untuk mengukur laju transmisi uap air dari bahan penghalang dengan sifat penghalang kelembaban tinggi dan sedang dengan jangkauan pengujian yang luas dan efisiensi pengujian yang tinggi. Instrumen ini ditampilkan dengan desain blok terintegrasi yang dipatenkan yang terdiri dari 3 sel uji. Dilengkapi dengan sensor presisi tinggi dan sistem yang dikendalikan komputer profesional, instrumen ini dapat mengatur dan mengontrol suhu, kelembaban dan laju aliran dengan tepat, menjamin sensitivitas pengujian dan pengulangan hasil tes. C330G berlaku untuk penentuan permeabilitas uap air dari film plastik, terpal, kertas, paket dan bahan kemasan relatif lainnya dalam makanan, farmasi, peralatan medis, barang konsumsi, industri fotovoltaik dan elektronik, dll.
Teknologi Sensor yang Dipatenkan
Instrumen ini menggunakan sensor elektrolitik milik Labthink untuk analisis uap air, yang memiliki presisi, pengulangan, dan masa pakai yang sangat baik. Sebagai sensor elektrolitik koulometrik, sinyalnya mengikuti prinsip Faraday dan memiliki sensitivitas yang sangat tinggi.
Struktur
blok uji terintegrasi tiga sel yang dipatenkan menggunakan termodinamika canggih dan analisis hidrodinamik sangat meningkatkan akurasi pengukuran suhu, kelembaban dan aliran di tiga sel uji dan mendukung pengujian simultan tiga sampel.
Kontrol Suhu dan Kelembaban Otomatis
Suhu internal dan kelembaban instrumen secara otomatis disesuaikan dengan sensor suhu dan kelembaban, menjaga stabilitas lingkungan spesimen uji.
Mode pengujian otomatis, dikombinasikan dengan fitur instrumen, menghilangkan kebutuhan akan penyesuaian manual untuk mendapatkan hasil yang akurat dengan cepat, menghemat biaya pelatihan, dan melepaskan staf dari pemantauan manual sehingga tersedia untuk tugas-tugas lain.
Mode pengujian profesional menyediakan fungsi kontrol instrumen yang fleksibel dan kaya untuk memenuhi kebutuhan penelitian ilmiah individu.
Unik, sistem DataShieldTM opsional, memenuhi persyaratan untuk manajemen terpusat data pengguna. Ini mendukung berbagai format data yang diekspor. Algoritma keamanan yang andal digunakan untuk mencegah kebocoran data. Ini mendukung LAN kabel dan nirkabel universal, jaringan nirkabel pribadi opsional dan perangkat lunak pihak ketiga.
Menurut
konsep layanan berorientasi pengguna kami, Labthink telah menciptakan sistem kustomisasi yang menyediakan layanan penyesuaian yang fleksibel dan komprehensif untuk akomodasi spesimen dan paket non-standar.
Spesimen uji dipasang di sel difusi, yang dibagi menjadi ruang kering dan ruang kelembaban terkontrol. Sisi kering spesimen disapu oleh aliran nitrogen kering, dan uap air yang meresap melalui spesimen dari ruang kelembaban terkontrol dibawa oleh nitrogen kering ke sensor elektrolitik di mana sebagian sinyal listrik akan dihasilkan. Tingkat transmisi uap air diperoleh dengan menganalisis dan menghitung sinyal listrik. Untuk spesimen paket utuh, nitrogen kering mengalir di dalam spesimen sementara bagian luar spesimen dipertahankan dalam lingkungan kelembaban tinggi.
ISO 15106-3, ASTM F3299, GB / T 21529, YBB 00092003-2015
| Aplikasi Dasar |
| Film plastik, film komposit kertas-plastik, film yang diekstrusi, aluminium foil, film komposit aluminium, film komposit aluminium foil serat kaca dan banyak lainnya. |
| Lembaran sheetingPP , PVC dan PVDC, foil logam, bantalan karet, wafer silikon dan bahan terpal lainnya. |
| Paket Plastik, karet, kertas, komposit kertas-plastik, paket kaca dan logam, misalnya botol plastik, kantong, karton kertas berlapis, kantong vakum, kaleng tiga potong logam, paket plastik untuk kosmetik, tabung lunak untuk pasta gigi, jelly dan cangkir yogurt. |
| Aplikasi yang Diperluas |
| Sistem Penutupan Properti penghalang uap air dari berbagai sistem penutupan untuk botol, karton dan kantong. |
| Solar Back-sheets Uji permeabilitas uap air dari lembaran belakang surya |
| Tabung Plastik Uji permeabilitas uap air dari berbagai jenis tabung misalnya tabung kosmetik |
| Blister Packs Laju transmisi uap air dari seluruh paket blister |
| Tangki Bahan Bakar Otomotif dan Mesin KecilPermeability tangki bahan bakar plastik |
| • Baterai Plastik Shell Laju transmisi uap air dari sel plastik baterai |
Table 1: Test Parameters Note1
| Parameter | Model C330G | |
| Test Range | g/(m2·day) (Standard) | 0.00005 ~ 5 |
| g/(100in2·day) | 0.000003 ~ 0.3225 | |
| g/(pkg·day)(Package) | 0.00000025 ~ 0.025 | |
| Resolution | g/(m2·day) | 0.00001 |
| Test Temperature | °C | 10 ~ 55 ±0.2 |
| Test Humidity | RH | 5% ~ 90% ±1%, 100% |
| Additional Functions | Package Test (3L Max.) | Optional |
| DataShieldTM Note2 | Optional | |
| Computer System required by GMP | Optional | |
| CFR21 Part11 | Optional | |
Table 2: Technical Specifications
| Test Chamber | 3 test chambers |
| Specimen Size | 108mm X 108mm |
| Specimen Thickness | ≤3mm |
| Standard Test Area | 50cm2 |
| Carrier Gas | 99.999% High-purity Nitrogen (outside of supply scope) |
| Carrier Gas Pressure | ≥0.28MPa / 40.6psi |
| Port Size | 1/8 inch metal tubing |
Catatan 1: Parameter dalam tabel diukur oleh operator profesional di laboratorium Labthink sesuai dengan persyaratan relatif untuk kondisi standar laboratorium.
Catatan 2: DataShieldTM menyediakan dukungan aplikasi data yang aman dan andal. Beberapa instrumen Labthink dapat berbagi satu sistem DataShieldTM tunggal yang dapat dibeli sesuai kebutuhan.
Catatan 3: Fitur produk yang dijelaskan harus sejalan dengan Tabel 1: Parameter Pengujian.
