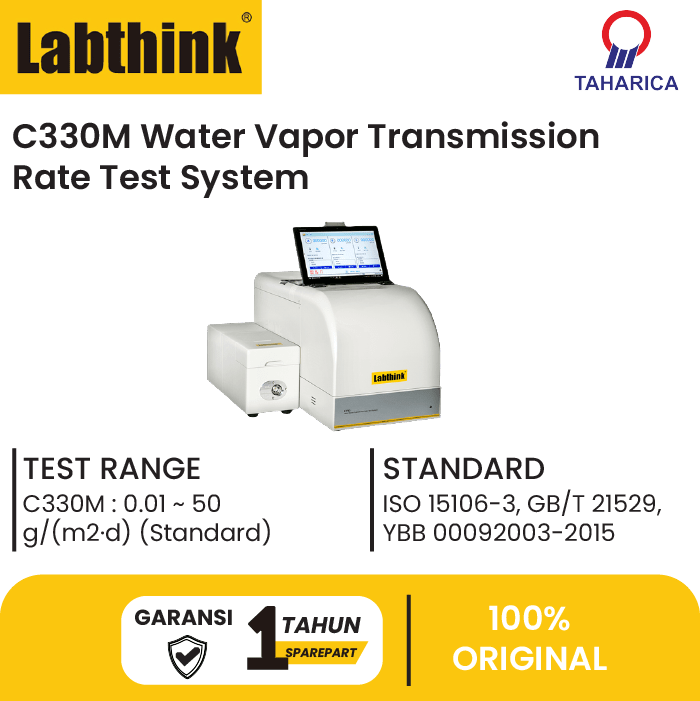

Alat Uji Tingkat Transmisi Uap Air, Water Vapor Transmission Rate Test System
Sistem Uji Laju Transmisi Uap Air C330M, dirancang dan diproduksi berdasarkan metode sensor elektrolitik dan sesuai dengan persyaratan ISO 15106-3. Instrumen ini dapat digunakan untuk mengukur tingkat transmisi uap air dari bahan penghalang dengan sifat penghalang kelembaban tinggi, sedang dan lebih rendah dengan jangkauan pengujian yang luas dan efisiensi pengujian yang tinggi. Instrumen ini ditampilkan dengan desain blok terintegrasi yang dipatenkan yang terdiri dari 3 sel uji. Dilengkapi dengan sensor presisi tinggi dan sistem yang dikendalikan komputer profesional, instrumen ini dapat mengatur dan mengontrol suhu, kelembaban dan laju aliran dengan benar, yang menjamin sensitivitas pengujian dan pengulangan hasil tes. C330M berlaku untuk penentuan permeabilitas uap air dari film plastik, terpal, kertas, paket dan bahan kemasan relatif lainnya dalam makanan, farmasi, peralatan medis, kimia sehari-hari, industri fotovoltaik dan elektronik, dll.
Instrumen ini menggunakan sensor analitik uap air generasi baru Labthink, yang dikembangkan oleh Labthink Global Research &Development Center, mengumpulkan pencapaian ilmiah dan teknis kelas atas di bidang teknologi sensor Cina dan Amerika. Dengan teknologi sensor inti, presisi dan stabilitas mencapai tingkat lanjutan dunia.
Dengan pengalaman 30 tahun, Labthink memiliki teknologi manufaktur instrumen pengujian permeabilitas gas yang paling matang dan andal. Labthink menyediakan pelanggan dengan instrumen pengujian properti penghalang kelas atas dengan desain terbaik, bahan terbaik, kinerja terbaik dan sensor terbaik dengan terus menyesuaikan detail, menyelesaikan desain dan meningkatkan kinerja.
Dengan mempelajari berbagai metode pengujian laju transmisi uap air, Labthink memproduksi banyak instrumen pengujian permeabilitas uap air berdasarkan ASTM E96 / GB 1037 (metode gravimetri), ISO 15106-2 / ASTM F1249 (metode sensor inframerah), ISO15106-3 (metode sensor elektrolitik) dan ISO15106-1 / ASTME398 (metode sensor kelembaban). Labthink memiliki lini produk yang paling lengkap dari instrumen pengujian permeabilitas uap air dalam industri kemasan di seluruh dunia.
Labthink didedikasikan untuk menyediakan pelanggan dengan produk yang sesuai. Dari metode penelusuran ilmiah hingga metode yang diterapkan secara komersial, dari penelitian ilmiah hingga kontrol kualitas, Anda akhirnya akan menemukan produk yang cocok untuk Anda. Sistem Uji Laju Transmisi Uap Air C330M adalah salah satu produk tersebut.
Spesimen uji dipasang di sel difusi, yang kemudian dibagi menjadi ruang kering dan ruang kelembaban terkontrol. Sisi kering spesimen disapu oleh aliran nitrogen kering, dan uap air yang meresap melalui spesimen dari ruang kelembaban terkontrol dibawa oleh nitrogen kering ke sensor elektrolitik di mana sebagian sinyal listrik akan dihasilkan. Tingkat transmisi uap air diperoleh dengan menganalisis dan menghitung sinyal listrik. Untuk spesimen paket, nitrogen kering mengalir di dalam spesimen sementara bagian luar spesimen berada di lingkungan kelembaban tinggi.
Instrumen uji ini sesuai dengan standar berikut:
ISO 15106-3, GB / T 21529, YBB 00092003-2015
| Aplikasi Dasar |
| Film Termasuk film plastik, film komposit plastik, film komposit kertas-plastik, geomembran, film yang diekstrusi, film alumni, aluminium foil, film komposit aluminium, film komposit serat kaca dan banyak bahan film lainnya |
| Sheeting Termasuk PP, PVC, PVDC, foil logam, wafer film dan silikon |
| Kertas dan Kertas Board Termasuk kertas dan papan kertas misalnya kertas kemasan tembakau, film komposit plastik kertas |
| Paket Plastik, karet, kertas, komposit kertas-plastik, paket kaca dan logam, misalnya botol Coke, paket minyak kacang tanah, bahan Tetra Pak, kantong vakum, kaleng logam tiga potong, paket plastik untuk kosmetik, tabung lunak untuk pasta gigi, jelly dan cangkir yogurt |
| Aplikasi yang Diperluas |
| • Paket CapsTest permeabilitas uap air dari tutup paket yang berbeda terhadap uap air |
| Solar Back-sheets Termasuk lembaran belakang surya dan bahan kemasan terkait |
| Monitor LCD &Film Termasuk monitor LCD dan film yang digunakan untuk monitor LCD |
| PipesIncluding berbagai pipa misalnya pipa PPR |
| Blister PackTest permeabilitas uap air dari blister pack |
| Film Perlindungan Luka Aseptik dan Masker Wajah Termasuk film pelindung luka aseptik, masker wajah, dan bahan pakaian pelindung |
| Baterai Plastik ShellTest permeabilitas uap air sel plastik baterai |
Table 1: Test Parameters Note1
| Parameter \ Model | C330M | |
| Test Range | g/(m2·d) (Standard) | 0.01 ~ 50 |
| g/(pkg·d)(Package) | 0.00005 ~ 0.25 | |
| Resolution | g/(m2·d) | 0.001 |
| Repeatability | g/(m2·d) | Bigger one of ±0.01 and 2% |
| Test Temperature | °C | 10 ~ 55 ±0.2 |
| Test Humidity | RH | 5% ~ 90% ±1%, 100% |
| Additional Functions | Package Test (3L Max.) | Optional |
| DataShieldTM Note2 | Optional | |
| Computer System required by GMP | Optional | |
| CFR21 Part11 | Optional | |
Table 2: Technical Specifications
| Test Chamber | 3 test chambers |
| Specimen Size | 108mm X 108mm |
| Specimen Thickness | ≤3mm |
| Standard Test Area | 50cm2 |
| Carrier Gas | 99.999% High-purity Nitrogen (outside of supply scope) |
| Carrier Gas Pressure | ≥0.28MPa / 40.6psi |
| Port Size | 1/8 inch metal tubing |
Catatan 1: Parameter dalam tabel diukur oleh operator profesional di laboratorium Labthink sesuai dengan persyaratan relatif untuk kondisi standar laboratorium.
Catatan 2: DataShieldTM menyediakan dukungan aplikasi data yang aman dan andal. Beberapa instrumen Labthink dapat berbagi satu sistem DataShieldTM tunggal yang dapat dibeli sesuai kebutuhan.
Catatan 3: Fitur produk dan standar pengujian yang dijelaskan harus sesuai dengan Tabel 1: Parameter Pengujian.
