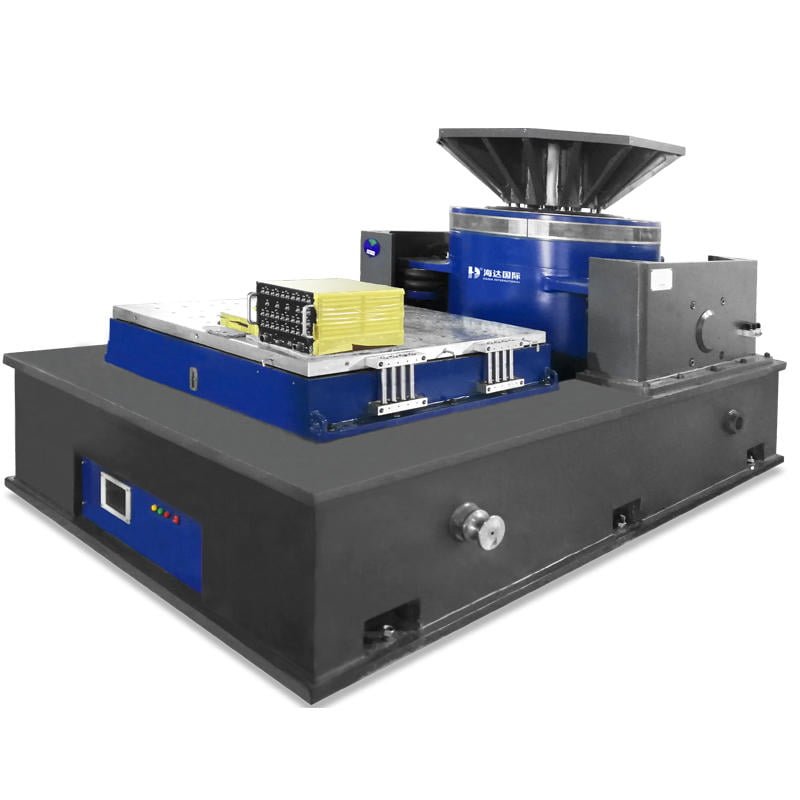

Solusi Teknis Sistem Pengujian Getaran Elektro-dinamis
Sistem pengujian tabel getaran elektro-dinamis banyak digunakan dalam pertahanan, penerbangan, kedirgantaraan, komunikasi, elektronik, mobil, peralatan rumah tangga, dan industri lainnya. Jenis peralatan ini digunakan untuk menemukan kesalahan awal, mensimulasikan kondisi kerja yang sebenarnya dan uji kekuatan struktur, aplikasi produk lebar, lebar aplikasi jelas, efek pengujian luar biasa dan dapat diandalkan. Gelombang sinus, FM, sapuan, dapat diprogram, pengganda frekuensi, logaritma, akselerasi maksimum, modulasi amplitudo, kontrol waktu, kontrol komputer fungsi penuh, akselerasi tetap sederhana / amplitudo tetap. Peralatan melalui kegagalan terus menerus untuk menjalankan 3 bulan pengujian, kinerja yang stabil, kualitas yang andal.
PERFORMANCE DATA SHEET
| Shaker | ||
| Sine force (peak) | 30kN | |
| Shock force (peak) | 60 kN | |
| Frequency range | 5～2,600 Hz | |
| Displacement (continuous) | 100 mm | |
| Max. Velocity | 1.8 m/s | |
| Max. Acceleration | 75 G | |
| Armature Diameter | 445 mm | |
| 1st order resonant frequency | 2,400 Hz | |
| Allowable eccentric moment | ＞500 Nxm | |
| Armature weight | 40 kg | |
| HE/ST screw dimension | M10 (metric) | |
| Axial vibration isolation frequency | ＜3 Hz | |
| Max. Payload | 500 kg | |
| Magnetic flux leakage | ≤1 mT | |
| Dimensions (L×W×H, unpacked) | 1,330x860x1,250 mm | |
| Weight (unpacked) | 2,500 kg | |
| Installation | Rubber mat (anchor bolts required) | |
| Power Amplifier | ||
| Amplifier output | 30 kVA | |
| SNR | ＞65 dB | |
| Rated output voltage | 120 Vrms | |
| Amplifier efficiency | ＞ 90% | |
| Dimensions (L×W×H, unpacked) | 800x900x2,100 mm | |
| Weight (unpacked) | 500 kg | |
| Blower | ||
| Air volume | 0.46 m3/s | |
| Power | 7.5 kW | |
| Air duct diameter | 200 mm | |
| Air pressure | 8.8kPa | |
| Installation | Able to connect to ceiling (up to two 90 degree bends), max 20’ run | |
| Horizontal Slip Table | ||
| Dimensions | 600×600 mm | |
| Thickness | 45 mm | |
| Frequency limit | 2,000 Hz | |
| Effective mass | 54 kg | |
| Note: 1. High pressure oil-film bearing is used for better uniformity. | ||
| Vibration Controller and Accelerometer | ||
| Vibration Controller VT-9008-4 | 4 Channel Vibration Controller with Sine and Self Calibration. | |
| Accelerometer EA-YD-181 | 100mV/g, Range: 50g, Working Freq.: 1-10kHz, Weight: 11gram, with 10ft low noise cable | |
| Other supported functions/accessories | ||
| Environmental chambers | Supported | |
| Mobile devices | Customizable | |
| Insulation boards | Customizable | |
| Fixture | Customizable | |
| Working environment of the system | ||
| Temperature range | 0-40℃ | |
| Humidity range | 0～90% , no condensation | |
| Power requirements | 380V/3ph/50Hz, 40kVA | |
| Compressed air pressure | 0.6 Mpa | |
Dimensi hanya untuk referensi
Karakteristik: Pekerjaan bisu ultra; Basis mesin menggunakan bahan berkualitas tinggi, menginstal dengan nyaman, operasinya lancar, tidak perlu menginstal The, kontrol digitalisasi sirkuit kontrol dan frekuensi tampilan, PID menyesuaikan fungsi, menyebabkan pekerjaan peralatan menjadi lebih stabil, andal, menyapu frekuensi dan cara operasi frekuensi tetap, beradaptasi dengan permintaan uji profesi yang berbeda Untuk menyelesaikan gangguan medan elektromagnetik yang kuat ke sirkuit kontrol, dan untuk meningkatkan waktu kerja yang ditetapkan, sehingga produk pengujian mencapai waktu pengujian yang akurat.
Cara menggunakan
- manual kontrol untuk menyelesaikan prosedur
- seperti Kesalahan operasi sehingga tidak dapat berfungsi, Anda dapat menggunakan metode pemulihan langkah-langkah input, lalu mengatur satu grup atau langkah-langkah berjalan lainnya.
- sebelum digunakan untuk menekan sakelar mulai eksternal, muncul COO yaitu lets go, membuka tombol.
- Tubuh Taiwan:
1) Lengan kaki tubuh meja sejauh mungkin tetap
2) catu daya on/work di saluran output tidak dapat dicabut
3) Tempatkan level sejauh mungkin
4) komponen dapat diubah, garis tidak boleh diubah atau dari koneksi.
5) Badan Taiwan tidak boleh semua atau sebagian dari reorganisasi, hanya sesuai dengan spesifikasi untuk satu komponen dan dengan kata sandi konfirmasi asli.
- amplitudo di dalam kode
1) Jangan menyesuaikan terlalu besar sebelum atau sesudah boot
2) amplitudo rendah modulasi amplitudo tinggi
3) Control Panel Amplitude Knob ditempatkan di item uji posisi tengah: ditempatkan untuk fokus pada titik utama, kurangi kanan datar kiri.
4) Kotak kontrol: Tidak dapat ditempatkan di atas atau operasi bawah tanah
- Kode Dalam:
1) mengatur ulang saat menjalankan atau mengoperasikan secara tidak benar
2) Kontrol Langkah metode Reset, setiap kode di dalam hanya mengatur satu kali untuk menyimpan dapat
3) biasanya harus menggunakan kode internal tidak dapat diatur secara acak
- Kotak Kontrol:
1) Garis penghubung tubuh harus dikunci rapat setelah digantung
2) sakelar arah getaran dan saluran koneksi output adalah korespondensi, tidak dapat menghubungkan yang salah
- pengujian: Tes non-khusus harus menggunakan tes gelombang penuh
- tubuh Taiwan: tidak dapat menghasilkan suara tabrakan, sentuhan timbal balik sumbu tengah atas dan bawah akan menyebabkan potongan baja pegas pecah segera dimatikan, modulasi amplitudo disesuaikan kecil kemudian menyala.
- hal lain yang tidak diketahui:
Jangan seenaknya mengubah komponen dan garis internal
- alasannya buruk:
1) Penggunaan model komputer tidak dapat digunakan untuk kontrol meja gemetar
2) Tidak dapat memuat ulang driver
- untuk tes Ista-ia, operator untuk melindungi sampel, untuk mencegah potongan uji meluncur keluar dari tabel;
- penggantian gearbox roda gigi secara teratur;
- Matikan semua daya saat tidak berfungsi, jaga kebersihan; 5, non-staf tidak dapat beroperasi sesuka hati;
