Wave Gauge System

Wave Guage System adalah perangkat yang dirancang untuk mengukur perubahan ketinggian permukaan air secara akurat dan real-time. Wave Guage System sering digunakan dalam penelitian hidrolika dan oseanografi, terutama untuk mempelajari perilaku gelombang di berbagai kondisi.

Cara Kerja

1. Probe: Bagian utama alat ini adalah probe yang terdiri dari dua batang stainless steel parallel. Probe ini dicelupkan ke dalam air dan mengukur konduktivitas air di antara kedua batang tersebut. Perubahan konduktivitas ini kemudian diubah menjadi sinyal listrik yang sebanding dengan kedalaman air.
2. Pengolahan Sinyal: Sinyal listrik dari probe kemudian diolah oleh unit utama. Sinyal ini dikonversi menjadi data digital dan dikirim melalui jaringan Ethernet ke komputer untuk dianalisis lebih lanjut.
3. Kalibrasi: Sebelum digunakan, probe perlu dikalibrasi untuk memastikan akurasi pengukuran. Kalibrasi dilakukan dengan cara mencelupkan probe ke dalam air dengan kedalaman yang diketahui dan membandingkan nilai yang terukur dengan nilai sebenarnya.

Fitur Utama dan Keunggulan

• Akurasi Tinggi: Pengukuran dilakukan secara kontinu dan real-time, sehingga data yang diperoleh sangat akurat.
• Fleksibilitas: Dapat mengukur hingga 8 probe dalam satu sistem, dan panjang probe dapat disesuaikan sesuai kebutuhan.
• Konektivitas: Menggunakan jaringan Ethernet untuk mengirimkan data, sehingga mudah diintegrasikan dengan sistem pengumpulan data lainnya.
• Kompensasi Kabel: Terdapat sirkuit khusus untuk mengkompensasi resistansi kabel, sehingga data yang diperoleh lebih akurat.
• Kalibrasi Mudah: Proses kalibrasi dapat dilakukan dengan mudah menggunakan batang kalibrasi yang disediakan.

Spesifikasi Teknis Wave Probe

• Sensor (Probe):
  • Dapat mengukur hingga 8 titik kedalaman air secara bersamaan.
  • Jangkauan pengukuran: dari 30 cm hingga 90 cm.
  • Ukuran probe disesuaikan dengan jangkauan pengukuran.
  • Panjang kabel sensor cukup untuk mencapai kedalaman yang diinginkan.
• Sinyal Keluaran:
  • Mengirimkan data berupa sinyal listrik dengan tegangan antara 0 hingga 5 volt.
  • Data dikirimkan melalui konektor IDC 16 pin.
• Pengoperasian:
  • Menggunakan frekuensi tinggi untuk mengirimkan sinyal ke dalam air.
  • Memiliki filter untuk menyaring sinyal yang tidak diinginkan.
  • Bekerja dengan tegangan listrik rumah tangga (220V atau 110V).
  • Ukuran unit utama cukup kompak.
• Fitur Tambahan:
  • Dapat dihubungkan dengan jaringan komputer (Ethernet).
  • Dapat dikalibrasi dengan menggunakan alat bantu yang disediakan.
  • Memiliki fitur kompensasi untuk meningkatkan akurasi pengukuran.

Dalam bahasa yang lebih sederhana lagi, wave probe ini adalah alat yang digunakan untuk mengukur kedalaman air di beberapa titik secara bersamaan. Data yang diperoleh kemudian dikirim ke komputer untuk dianalisis lebih lanjut.

Poin-poin penting yang perlu diperhatikan:

• Akurasi: Alat ini dirancang untuk memberikan hasil pengukuran yang akurat.
• Fleksibilitas: Dapat digunakan untuk berbagai kondisi pengukuran.
• Kemudahan Penggunaan: Relatif mudah dioperasikan dan dikalibrasi.

Jika Anda ingin penjelasan lebih lanjut mengenai spesifikasi teknis tertentu, jangan ragu untuk bertanya.

Contoh pertanyaan yang bisa diajukan:

• Apa yang dimaksud dengan “bandwidth -3 dB pada 2 Hz”?
• Bagaimana cara kalibrasi alat ini?
• Apa perbedaan antara probe dengan diameter yang berbeda?

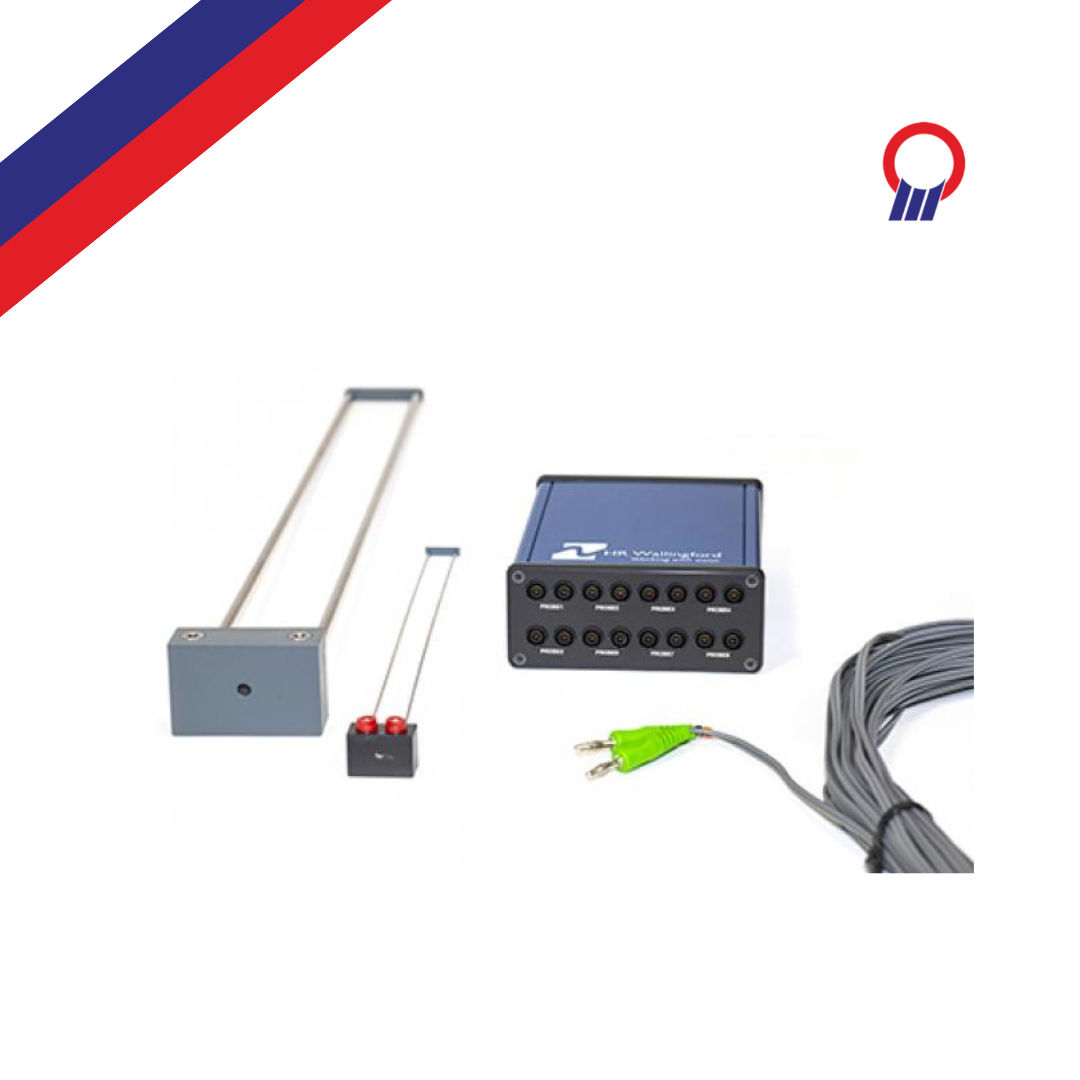

Komponen Utama

• Probe: Sensor utama yang mengukur ketinggian air.
• Unit Utama: Mengolah sinyal dari probe dan mengirimkannya ke komputer.
• Kabel: Menghubungkan probe dengan unit utama.
• Tripod: Digunakan untuk memasang probe pada kedalaman yang diinginkan.
• Perangkat Lunak: Digunakan untuk mengumpulkan dan menganalisis data.

Aplikasi

Sistem pengukur gelombang ini memiliki banyak aplikasi, antara lain:

• Pemodelan Hidrodinamika: Untuk mempelajari perilaku gelombang dan arus air di dalam model fisik.
• Pengembangan Infrastruktur Pantai: Untuk merancang struktur pantai yang aman dan tahan terhadap gelombang.
• Penelitian Energi Gelombang: Untuk mempelajari potensi energi yang terkandung dalam gelombang laut.

Informasi Tambahan dari Gambar

• Konfigurasi: Sistem ini dapat dikonfigurasi untuk mengukur hingga 8 saluran (8 probe).
• Frekuensi Eksitasi: Menggunakan frekuensi tinggi untuk menghindari polarisasi pada probe.
• Filter: Dilengkapi dengan filter untuk mengurangi noise pada sinyal.
• Tegangan Supply: Dapat menggunakan tegangan 220V atau 110V.
• Dimensi: Dimensi unit utama cukup kompak.

Apakah ada pertanyaan lebih lanjut mengenai sistem pengukur gelombang ini?

Beberapa pertanyaan yang mungkin bisa Anda tanyakan:

• Bagaimana cara memilih panjang probe yang sesuai untuk suatu aplikasi?
• Apa perbedaan antara sistem pengukur gelombang ini dengan tipe lainnya?
• Bagaimana cara menginstal dan mengoperasikan sistem ini?
• Perangkat lunak apa yang biasa digunakan untuk menganalisis data dari sistem ini?
