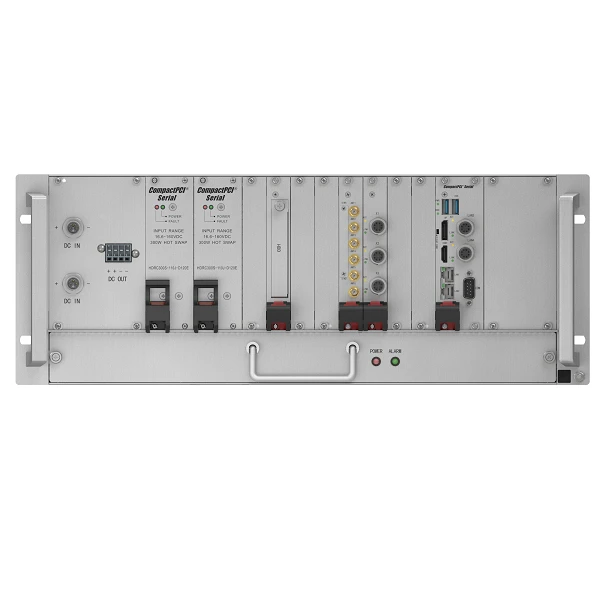

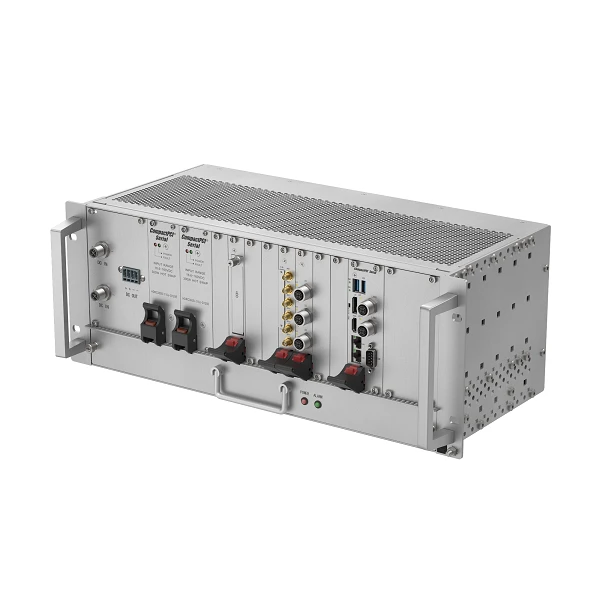

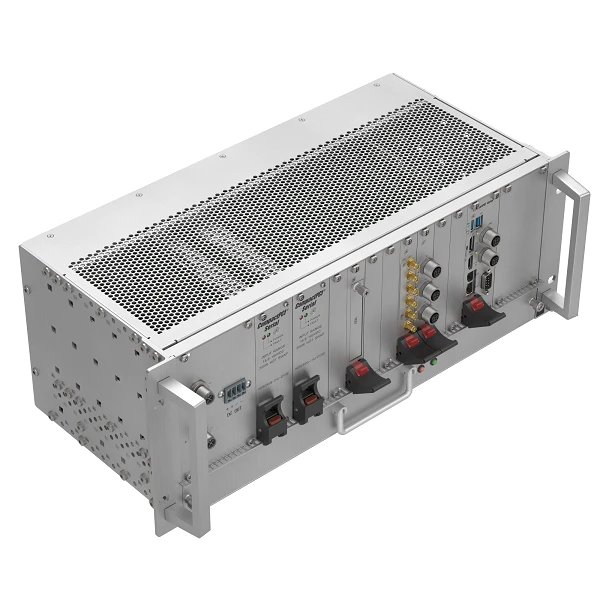

Komputer Industri SIGM-U3550 Fanless In-Vehicle Computer

CPU

Intel Coffee lake-H Core I3/I5/I7 or Xeon CPU, up to 8 cores and 16 threads, TDP 25W or 45W

Chipset

Intel CM246 high performance chipset

System memory

Dual-channel DDR4, On-board 8GB+1*SODIMM, up to 40GB, Xeon and Core I3 CPU support ECC

Expansion

Slot 7 and 8: 1*PCIeX8 (PCIe Gen3 from CPU)+1*USB3.1+1*USB2.0 in P1 and P2, 1*G-LAN in P6;

Slot 6: 1*PCIeX4+1*USB3.1+1*USB2.0 in P1 connector, 1*G-LAN in P6 connector;

Slot 5: 1*PCIeX4+1*USB3.1+1*USB2.0 in P1 connector;

Slots 3 and 4: 1*PCIeX1+SATA3.0+1*USB2.0 in P1 connector;

Slots 1 and 2: 1*SATA3.0+1*USB2.0 in P1 connector;

Slot 9 is system slot: 2*PCIeX8+2*PCIeX4+2*PCIeX1+4*USB3.1+4*SATA3.0+8*USB2.0+3*G-LAN, CPCI-S.0 R2.0 standard specification, allocated to P1, P2, P3, P4, P5, and MP6 connectors.

Graphics

Intel UHD Graphics, Supports DirectX11.1, OpenGL 5.0,OpenCL 2.1

DP max.res. 4096*2304@60Hz, HDMI max.res. 4096*2160@24Hz, support 2 independent displays

Audio

NC

LAN

1*Intel I210AT(IT) and 1*Intel I219LM PCIe Gig. Ethernet, 2*RJ45 w/LED, 3U Processor Blade rear

2*Intel I210AT(IT) PCIe Gig. Ethernet, 2*M12 w/LED, Mezzanine-2 of 3U Processor Blade rear

3*Intel I210AT(IT) PCIe Gig. Ethernet w/LED signal assigned to P6 in slot 6/7/8 by Mezzanine-2 P6

Storage

1* Full-lesize mSATA on Mezzanine-2 card of the 3U Processor Blade, through the 3U expansion slots supply up to 4*2.5″ SATA bay, support RAID0/1/5/10

I/O ports

4*Gig-LAN (2*M12 X-coded+2*RJ45 w/LED on 8HP), 3*Gig-LAN in P6 connector in slot 6/7/8

2*USB3.1 (Type A on 8HP); 4*USB3.1 signals in P1 connector of slot 5/6/7/8; 8*USB2.0 signals in P1 connector of slot 1/2/3/4/5/6/7/8; 1*DP+1*HDMI on the 8HP; 1*RS232/RS485 DB9 on 8HP rear

LED

1*Power LED, 1*HDD LED, 4* Network Connection LED (ACT/LINK), LED are all on the 8HP rear

Control SW

AT Power form,  1*Clear CMOS SW

Power Supply

Default  single rail-way standard isolated PSU ultra-wide voltage 16.6-160V DC input, 4-pin M12，optional 1+1 dual redundant PSU;  TDP: TBD

Watchdog Timer

Watchdog timeout programmable via software1 to 255 second

OS Support

Windows 10/11 Enterprise & IOT Enterprise, Ubuntu, SUSE, Redhat Enterprise , VxWorks

Structure&Color

Aluminum alloy mold, conductive oxidation process; Color: Silver + Grey

Cooling

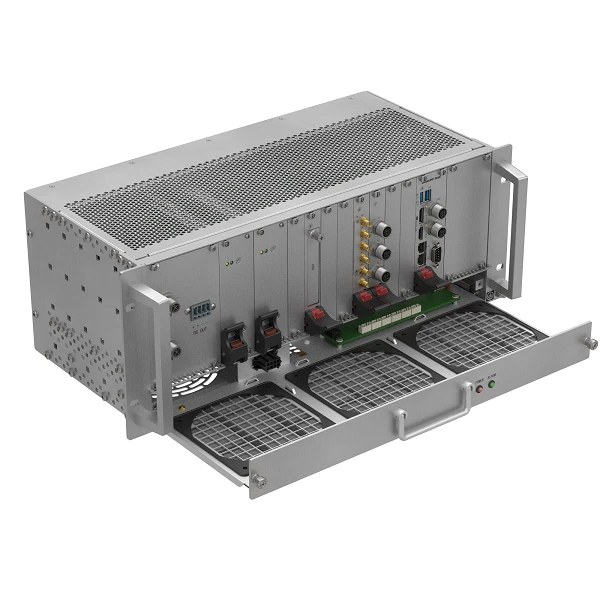

Fan cooling design, 3*12025 double Ball Bearing  fans, bottom-up linear air channel, resistance sensing probe for  intelligent speed control

Mounting

Desktop and Rack Mounting

Dimension

(W*H*D): 435.8*208.5*177.0mm(without mounting kit), 482.6*248.2*177.0mm(with mounting kit)

Net weight

TBD

Operating temperature

EN50155 QT3: -25～70℃(25W CPU);  QT1: -25～55℃(45W CPU)

Storage Temperature

-40°C~85°C

Storage Humidity

10~95%@40°C, Non-condensing

Vibration

MIL-STD-810G,  EN50155：2021

Shock

MIL-STD-810G,  EN50155:  2021

EMC/Certification

EN50155: 2021,  CE/FCC Class A
