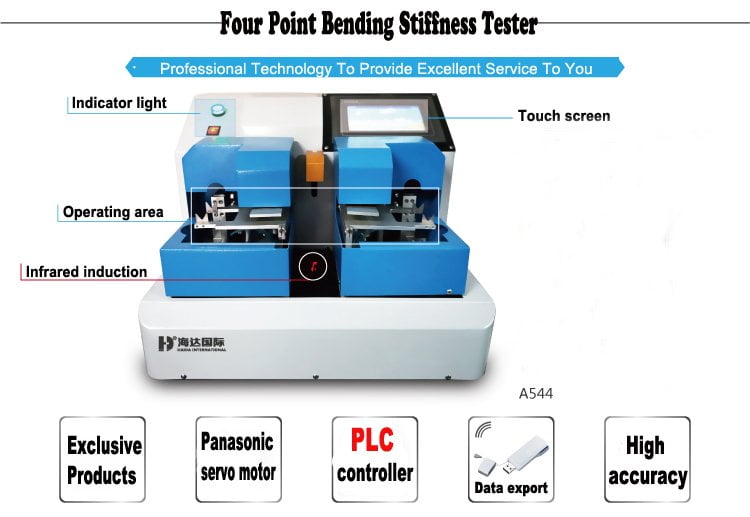

Paper board 4 point bending stiffness tester
Paper board 4 point bending stiffness tester - Gambar 2
Paper board 4 point bending stiffness tester - Gambar 3

Paper board 4 point bending stiffness tester

Fitur produk:

1) Penguji ini untuk mengukur ketahanan potongan uji yang ditawarkan untuk menekuk, di wilayah deformasi elastis.

2) Penguji ini cocok untuk papan kertas bergelombang (Flute A,B,C,D & E)

3) Sebuah sensor yang tepat mengukur defleksi linier yang disebabkan oleh tampilan lentur pada layar dan mengirimkannya ke mikroprosesor untuk perhitungan melalui port komunikasi.

4) Titik setel nol otomatis transduser mengkompensasi berbagai ketebalan papan kertas.

5) Panjang papan kertas dapat disesuaikan dari 50 hingga 300 mm. Manfaatkan motor loncatan, sekrup bola belok kiri / kanan, perubahan panjang papan kertas jauh lebih mudah, panjang yang dibutuhkan dapat diatur dan secara otomatis dilakukan oleh mesin.



Hubungi Kami

Keunggulan produk:

  1. Karena kami menggunakan pelat penjepit pneumatik untuk memperbaiki papan uji, lengkungan kecil, putaran atau ikal papan tidak lagi menjadi masalah dalam pengujian. Ini juga merupakan alasan untuk memilih metode tekukan 4 titik untuk menguji kekakuan kertas daripada metode lain seperti tekukan 2 titik dan 3 titik.
  2. Panjang papan uji adalah salah satu faktor penting yang mempengaruhi hasil pengujian, HD-A544 memberi Anda solusi otomatis. Operator menggunakan satu tombol untuk memperlebar atau memperpendek celah pembukaan antara pelat penjepit, ketika lebar yang Anda tentukan mendekat, data dapat secara otomatis menulis ke komputer untuk perhitungan, akurasi hingga 0,1mm
  3. Gunakan perangkat non-kontak untuk mengukur defleksi papan kertas, ini dapat menghilangkan pemuatan yang tidak diharapkan ke papan kertas seperti beban pegas atau berat probe pengukur. Fitur baru HD-A544 meningkatkan kredibilitas hasil tes.
  4. Tidak peduli ketebalan sampel, HD-A544 dilengkapi dengan detektor cerdas untuk mendapatkan titik referensi nol. Tes menjadi lebih nyaman.
  5. Hasil tes print out menggunakan printer kantor konvensional. Kertas termal tidak lagi digunakan. Teks dan grafik yang dicetak pada kertas termal tidak dapat bertahan lama, itu akan memudar seiring berjalannya waktu. Oleh karena itu gunakan kertas pengetikan biasa biarkan file disimpan lebih lama.
  6. Gaya geser (salah satu ketidakpastian) dalam metode pengujian ini telah diatasi dengan menerapkan mekanisme khusus pada pelat penjepit.



Main parameters:

Test precision Within±5%
Maximum sample width 100 mm
Set of precised control weight provided 20g x 4 ea

50g x 4 ea

100g x 4 ea

300g x 2 ea
Power supply Single phase, AC 110/220V, 250W
Compressed air 6 kg/cm2
Motor Panasonic servo motor 400W+Driver

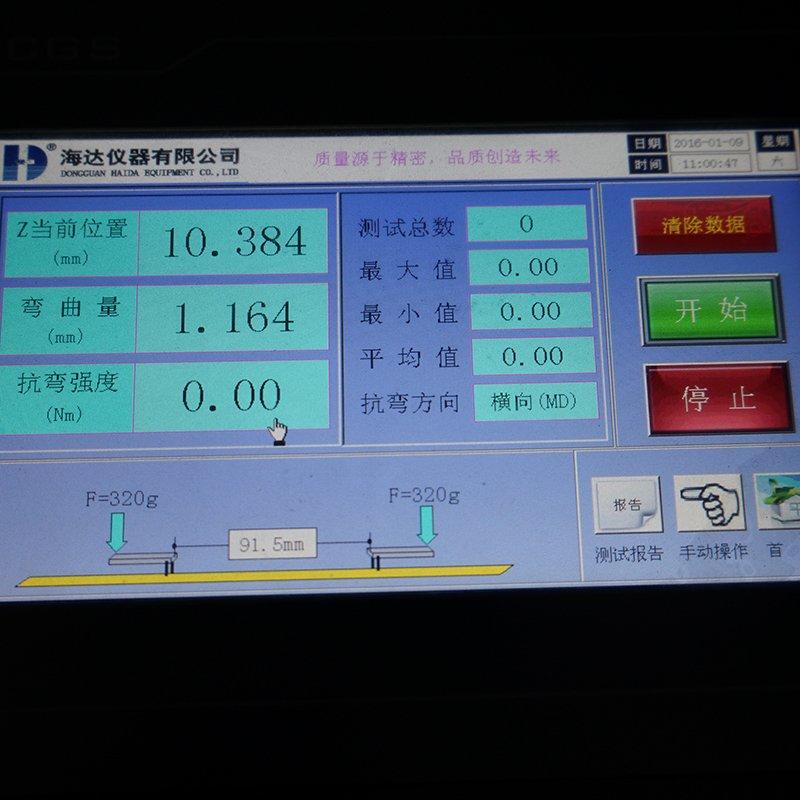

Touch screen PLC control, TPC7062kx
Stepper motor 42BYGH47-1684A
SMC cylinder MXH10-50
Result Output USB Flash Drive – Print Out the Image File

Tabular or graphical presentation of result
Flow-limiting Valve M5-4 (FESTO Germany)
Measurement Tools Laser Displacement Detector

P.S non contact device to measure the deflection of the paper board, this can eliminate any

un-expected loading onto the paper board
