Alat Uji Pohon Screw Withdrawal Force Meter

Kategori :

Alat Uji Pohon

Gaya tarik sekrup merupakan indikator kekuatan, berat jenis dan modulus geser kayu. Oleh karena itu, Fakopp Enterprise telah mengembangkan pengukur gaya penarikan sekrup portabel. Diameter sekrup yang diterapkan adalah 4mm, panjang ulir adalah 18 mm. Gaya penarikan sekrup adalah parameter lokal, tetapi memilih lokasi yang representatif pada balok, dapat memberikan informasi yang berguna dalam evaluasi struktur kayu.

Bagikan Produk

Cara Pemakaian

  1. Kendarai sekrup ke bahan kayu, tegak lurus ke permukaannya.
  2. Hubungkan kabel transduser gaya ke unit tampilan R320.
  3. Nyalakan unit dengan menekan tombol “ON” selama 3 detik.
  4. Pilih fungsi Tahan puncak.

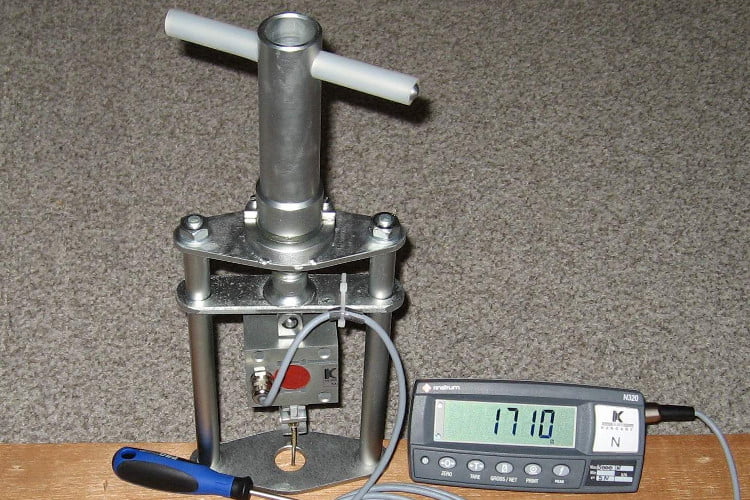

  5. Mulai proses penarikan sekrup dengan menempatkan mekanik di atas sekrup. Tangkap kepala sekrup di bagian depan transduser gaya.
  6. Perlahan putar pegangan searah jarum jam sampai sekrup dilepas. Kecepatan penarikan harus sekitar 0,5 mm / s.
  7. Rekam nilai gaya maksimal dan tekan tombol “Maks” sebelum pengujian berikutnya untuk mengatur ulang layar.

Isi Paket

  1. Mekanika penarikan sekrup dengan transduser gaya
  2. Unit tampilan, R320
  3. Sekrup dan obeng
  4. Baterai dan pengisi daya isi ulang
  5. Kotak pembawa aluminium
  6. 10 sekrup khusus
  7. Panduan pengguna

Spesifikasi Teknik

Kapasitas transduser gaya

5 kN (bertahan 10kN)

Sensitivitas suhu

kurang dari 0,005%/Ko

Kesalahan histeresis

kurang dari 0,05%

Galat pengulangan

kurang dari 0,03%

Suhu operasi

-10 °C hingga +40 °C

Resistansi

350 Ω

Bahan

baja

Produsen

Kaliber MM Kft., Budapest, Hongaria

Resolusi meteran paksa

5 N

Suhu operasi unit tampilan

+10 °C hingga +40 °C

Baterai

4 buah baterai AA ukuran 1.5 V
