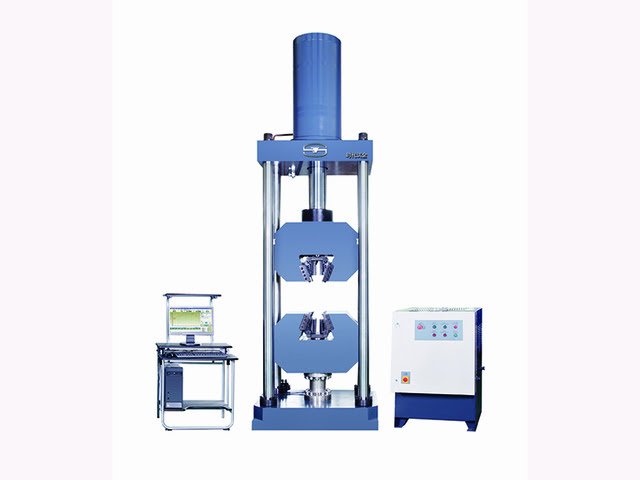

● Struktur empat kolom, silinder oli aksi ganda perjalanan panjang dengan akurasi tinggi & penyegelan dekat untuk memenuhi persyaratan panjang spesimen yang berbeda atau spesimen dengan perpanjangan tinggi.
● Rangka beban dengan kekakuan tinggi dengan pusat gravitasi rendah. Benturan dengan spesimen pecah dikeluarkan oleh unit hidrolik untuk mengurangi kebisingan dan getaran secara maksimal.
● Desain silinder oli atas dengan ruang tarik yang disetel ke bawah membuat pengoperasian menjadi sangat mudah.
● GTM (Jerman) Double-Flange sel beban arah ganda dengan linearitas tinggi untuk memastikan akurasi yang tinggi dari hasil pengujian.
● Komponen hidraulik berkualitas tinggi untuk menghindari kebocoran dan melindungi lingkungan pengujian.
● Katup servo MOOG (AS) memastikan kecepatan respons yang tinggi dan akurasi kontrol yang tinggi.
Specifications
Item | WAW-600F | WAW-1000F | WAW-2000F | |
| Machine Class | Class 0.5 | Class 0.5 | Class 0.5 | |
| Max. Test Load (kN) | 600 | 1000 | 2000 | |
| Load Measuring Range(kN) | 12~600 | 10~1000 | 20~2000 | |
| Test Load Indicating Accuracy | ≤±0.5% of Indicating Value | |||
| Displacement resolution（mm） | 0.005 | 0.005 | 0.005 | |
| Displacement Accuracy | ≤±0.5% of Indicating Value | |||
| Deformation Resolution（mm） | 0.001 | |||
| Stress rate scope | 2N/mm2S1~60N/mm2S1 | |||
| Strain rate scope | 0.00007/S~0.0067/S | |||
| Ram Stroke（mm） | 500 | 680 | 700 | |
| Max. Jaws Distance（mm） （Including piston stroke） | 600 | 700 | 750 | |
| Deformation Measuring Accuracy | ≤±0.5% of Indicating Value | |||
| Overload Protection | ≥5% of Full Range | |||
| Clamping Method | Hydraulic Horizontal Clamping | |||
| Control speed | Up | 160mm/min | ||
Down | 200mm/min | |||
| Round Specimen Clamping Range（mm） | φ13-φ40 | φ15-φ60 | φ15-φ70 | |
| Flat Specimen Clamping Range（mm） | 2-30 | 2-60 | 2-80 | |
| Column Quantity | 4 | |||
| Load Frame Dimension（mm） | 800×600×2990 | 1000×750×3580 | 1300×900×4200 | |
| Load Frame Weight（kg） | Approx. 3500 | Approx. 6000 | Approx. 9000 | |
