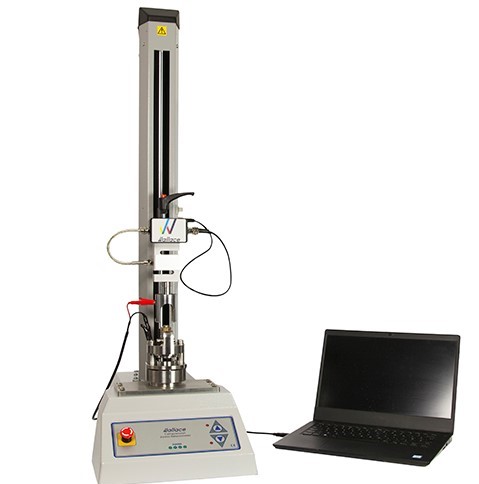

Wallace Compression Stress Relaxometer (WAC11) memungkinkan operator untuk dengan mudah mengukur karakteristik Relaksasi Tegangan Kompresi atau Compression Stress Relaxation (CSR) dari elastomer dan produk karet lainnya (misalnya, seal, O-ring) sesuai dengan standar yang relevan.
CSR adalah ukuran kemampuan elastomer untuk menyegel dengan efisien ketika berada dalam kompresi dalam jangka waktu tertentu dan dalam kondisi lingkungan yang bervariasi antara dua permukaan yang kaku. Tegangan pada antarmuka antara elastomer dan permukaan yang kaku penting untuk penyegelan yang efisien dan merupakan fungsi dari modulus elastomer dan regangan yang diberikan.
CSR digunakan oleh industri seperti aerospace, otomotif, dan konstruksi untuk memahami karakteristik seal elastomer. Seal digunakan dalam berbagai aplikasi, misalnya, O-ring pada sambungan pipa atau seal pada mesin aero dan otomotif. Untuk alasan keamanan, jaminan, dan tanggung jawab produk, penting bahwa komponen-komponen ini, saat berada dalam kompresi, beroperasi tanpa kegagalan selama bertahun-tahun. Alat ini memenuhi standar BS ISO 3384-1 Method B, BS ISO 3384-2 Method B, ASTM D6147 Method B
Prinsip kerja WAC11 didasarkan pada kontak listrik antara load cell dan kepala jig. Kontak tersebut hanya terputus ketika gaya yang diterapkan pada Relaxometer sedikit melebihi gaya tahanan yang diberikan oleh sampel uji. Relaxometer ini dilengkapi dengan rangka tes yang didorong oleh ballscrew dan load cell yang dirancang untuk menerapkan dan mengukur gaya yang diperlukan. Pada awal siklus pengujian, kepala pengukur bergerak dengan cepat menuju jig. Pada posisi yang telah ditetapkan sebelumnya, kepala pengukur mengurangi kecepatannya untuk memungkinkan load cell membaca gaya dengan lebih akurat. Ketika gaya yang diterapkan melebihi tahanan dengan tepat, hasilnya ditampilkan secara grafis dan dapat disimpan ke folder yang ditentukan.
Sampel uji dikompresi sejumlah yang diketahui di dalam Jig Uji Wallace. Gaya yang dihasilkan, pada antarmuka antara sampel dan jig, diukur menggunakan WAC11 Compression Stress Relaxometer. WAC11 mudah digunakan dengan antarmuka operator yang sederhana di layar, sehingga pengujian dapat dimulai dengan cepat dan mudah. Gaya diukur pada interval-periodik yang ditentukan oleh standar yang relevan, dan hasilnya ditampilkan di komputer dan disimpan.
- Pengukuran yang akurat, dapat diulang, dan dapat direproduksi
- Perangkat lunak/software memungkinkan pengumpulan dan penyimpanan data gaya rem dari sejumlah jig individu
- Metode diskontinu, hanya membutuhkan satu alat untuk sejumlah jigs
- WAC11 ini kompatibel dengan jig yang digunakan pada model sebelumnya
- Gaya kompresi dari 0N hingga kapasitas 2,2kN (500 lbf)
- Unit pengukuran mN, daN, N, kN, gf, kgf, ozf, lbf
- Rentang Load Cell alternatif tersedia
Overall Dimensions | 941mm (h) x 290mm (w) x 414mm (d) | ||
Weight of Instrument | 22kg | ||
Max. Power Requirements | 250W | ||
Voltage | 230VAC 50Hz or 110VAC 60Hz | ||
Available Load Cell Ranges | 2 to 50,000 N 0.2 to 55,000 kgf 0.45 to 11,000 lbf | ||
Load Cell Accuracy | ±0.1% of full scale 2 to 2.5kN ±0.2% | ||
Load Cell Resolution | 1:6,500 | ||
| Speed Range | 1-1000mm/min | ||
Digital Display of Load/Position/Speed | Yes |
| |
| Operating Temperature | 10°C to 35°C | ||
Humidity Range | Normal industry and laboratory conditions | ||
Output of Test Results to PC/Printer/Datalogger | Via USB/networks ports RS232 via USB converter in ASCII format | ||
Jig uji dibuat sesuai dengan tinggi sampel/ persentase kompresi yang dibutuhkan – jig WAC11/1 dengan tinggi tetap atau jig WAC11/6 dengan tinggi yang dapat diatur.
Perangkat lunak berbasis Windows yang mudah digunakan dengan kebebasan hampir tanpa batas untuk mendesain dan menyesuaikan uji kompresi sesuai kebutuhan Anda.
