UltraSonic Timer

Cara Pemakaian

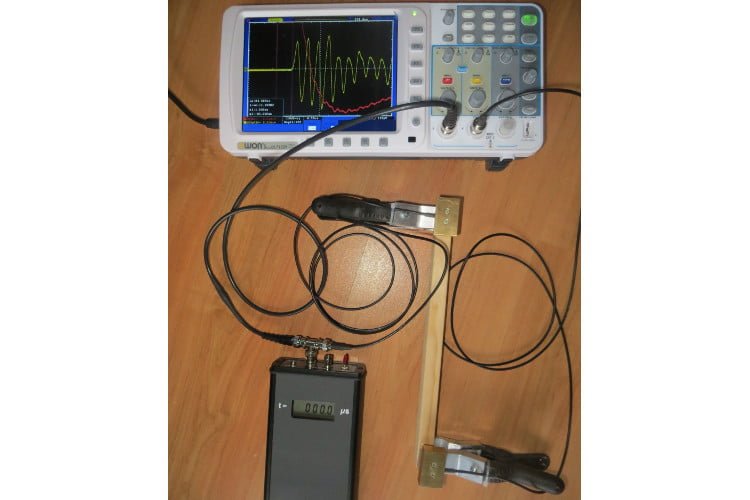

1. Hubungkan dua kabel transduser pieso-listrik ke konektor “probe” timer.
2. Pasangkan transduser ke sampel. Kopling yang buruk menghasilkan hasil yang buruk atau salah.
3. Nyalakan timer. Waktu transit di μs muncul di layar. Pembacaan pertama setelah aktifkan adalah “0000”. Ini normal.
4. Silakan periksa 2-3 pembacaan. Jika penyimpangan antara pembacaan tidak lebih dari 1 μs, terima data. Rekam pembacaan dan ubah sampel.

Isi Paket

1. Unit tampilan timer UltraSonik
2. Sensor seperti yang ditentukan oleh pengguna
3. Kotak plastik
4. Baterai dan pengisi daya isi ulang 9V
5. Manual pengguna

Osiloskop (opsional)



Spesifikasi Teknis

Berat^*

910 g

Dimensi:

297 x 106x 45 mm

Materi kasus:

Al

Rentang frekuensi timer:

15-300 kHz

Resolusi waktu:

0,1 μs

Amplifikasi sinyal:

1000x

Tingkat ambang batas:

120 mV

Pulsa eksitasi

Frekuensi

satu dalam 2 detik

voltase

200 V

durasi

60 μs

rupa

uni-polar, persegi

Didukung oleh

Baterai blok 9 V

Konsumsi daya

Timer

70 mW

unit eksitasi

120 mW

Frekuensi transduser ultrasonik

dengan panduan gelombang lonjakan

90 kHz

dengan panduan gelombang segitiga

45 kHz

Suhu operasi dan penyimpanan

0-35 °C

^*termasuk baterai
