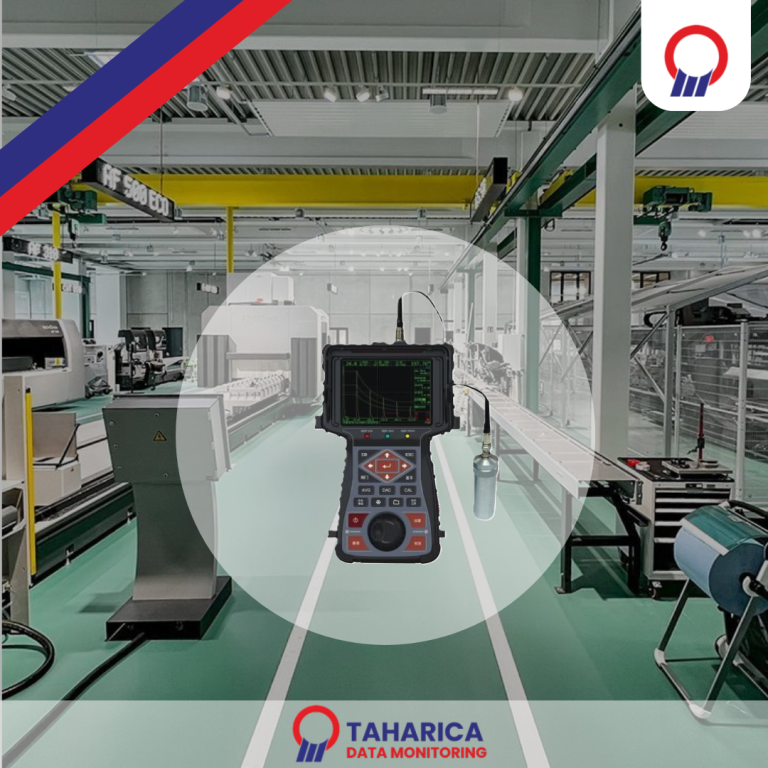

Portable Ultrasonic Flaw Detector TUD550: Solusi Handal untuk Deteksi Cacat

Dalam dunia industri modern, di mana keandalan dan keamanan produk menjadi prioritas utama, deteksi dini terhadap cacat pada material menjadi sangat krusial. Salah satu alat yang berperan penting dalam memastikan integritas suatu produk adalah flaw detector. Alat ini memanfaatkan berbagai metode untuk mendeteksi ketidaksempurnaan pada material, seperti retakan, pori-pori, atau inklusi. Salah satu jenis flaw detector yang populer adalah Portable Ultrasonic Flaw Detector. Di antara berbagai merek yang tersedia, TIME TUD550 menonjol sebagai salah satu pilihan yang handal dan efisien.

Prinsip Kerja Flaw Detector Ultrasonik untuk Deteksi Cacat Material

Flaw detector ultrasonik bekerja berdasarkan prinsip pantulan gelombang suara berfrekuensi tinggi. Transduser pada alat ini memancarkan gelombang ultrasonik ke dalam material yang akan diuji. Ketika gelombang ini mengenai suatu cacat, sebagian energi gelombang akan dipantulkan kembali ke transduser. Dengan mengukur waktu tempuh dan amplitudo gelombang pantulan, kita dapat menentukan lokasi, ukuran, dan jenis cacat yang ada.

Keunggulan Portable Ultrasonic Flaw Detector TUD550

Para perancang telah mendesain TIME TUD550 dengan berbagai fitur canggih sehingga menjadi pilihan yang menarik bagi para inspektur. Portabilitas tinggi TUD550 memungkinkan para pengguna untuk menggunakan alat ini di berbagai lokasi, baik di lingkungan industri maupun lapangan. Teknologi digital yang diimplementasikan dalam TUD550 memberikan akurasi tinggi dalam mendeteksi cacat.

Tidak hanya itu, antarmuka pengguna yang intuitif memudahkan siapa pun untuk mengoperasikan alat ini. Fitur-fitur tambahan seperti tampilan grafis yang jelas, berbagai mode pengukuran, dan kemampuan menyimpan data secara otomatis semakin melengkapi keunggulan TUD550.

Selengkapnya tentang TUD550 Ultrasonic Flaw Detector : https://taharicadatamonitoring.com/product/digital-ultrasonic-flaw-detector-time1150/

Aplikasi TUD550 dalam Industri

Kemampuan TUD550 dalam mendeteksi cacat secara akurat dan efisien membuatnya memiliki beragam aplikasi dalam berbagai industri.

• Industri Manufaktur: Para insinyur manufaktur menggunakan TUD550 untuk memeriksa kualitas produk jadi seperti komponen mesin, casting, dan welding.
• Industri Konstruksi: Inspektur konstruksi memanfaatkan TUD550 untuk mengevaluasi integritas struktur beton, baja, dan material komposit.
• Industri Energi: Teknisi pemeliharaan menggunakan TUD550 secara luas untuk memeriksa pipa, tangki, dan peralatan lainnya di industri energi.
• Industri Kedirgantaraan: Inspektur pesawat terbang menggunakan TUD550 untuk memastikan keamanan komponen pesawat terbang.

Cara Penggunaan TUD550 untuk Mendeteksi Cacat Material

Penggunaan TUD550 relatif sederhana.

• Langkah 1: Pengguna memilih transduser yang sesuai dengan jenis material dan jenis cacat yang ingin dideteksi.
• Langkah 2: Setelah itu, pengguna meletakkan transduser pada permukaan material dan mengaplikasikan gel kopling untuk memastikan kontak yang baik.
• Langkah 3: Selanjutnya, pengguna mengatur parameter pengujian seperti frekuensi, gain, dan durasi pulsa.
• Langkah 4: Terakhir, pengguna menekan tombol scan untuk memancarkan gelombang ultrasonik dan menampilkan data pengukuran pada layar.

Kalibrasi dan Perawatan

Untuk memastikan akurasi hasil pengukuran, kalibrasi TUD550 secara berkala sangat penting. Perawatan yang tepat akan menjaga kinerja TUD550 dalam jangka waktu yang lama. Atau, jika ingin lebih spesifik mengenai siapa yang melakukan perawatan: Teknisi harus melakukan perawatan yang tepat untuk menjaga kinerja TUD550 dalam jangka waktu yang lama. Hal ini meliputi pembersihan alat secara teratur, penyimpanan yang benar, dan pemeriksaan berkala terhadap komponen-komponennya.

Mekanisme Deteksi Cacat Material Lebih Detail

• Jenis Gelombang Ultrasonik:

  • Gelombang Longitudinal: Merupakan gelombang yang arah getarnya searah dengan arah rambatan gelombang. Gelombang ini paling sering digunakan karena memiliki daya penetrasi yang baik dan mudah dibangkitkan.
  • Gelombang Transversal: Arah getarnya tegak lurus terhadap arah rambatan gelombang. Gelombang ini sensitif terhadap cacat permukaan dan cacat yang sejajar dengan permukaan.
  • Gelombang Permukaan: Merupakan gelombang yang merambat di sepanjang permukaan material. Gelombang ini sangat sensitif terhadap cacat permukaan.

• Metode Scanning:

  • Scanning Garis Lurus: Operator menggerakkan transduser secara linear di sepanjang permukaan material untuk mendeteksi cacat memanjang sejajar dengan permukaan.
  • Scanning Sudut: Operator mengarahkan transduser pada sudut tertentu terhadap permukaan material untuk mendeteksi cacat yang terletak di dalam material.
  • Scanning Area: Operator menggerakkan transduser secara sistematis untuk memeriksa seluruh area permukaan material guna menemukan cacat yang tersebar secara acak.

• Interpretasi Data:

  • A-scan: Tampilan grafis yang menunjukkan amplitudo sinyal pantulan terhadap waktu. Cacat akan terlihat sebagai penurunan amplitudo atau munculnya sinyal pantulan tambahan.
  • B-scan: Tampilan grafis yang menunjukkan distribusi cacat dalam bentuk gambar dua dimensi.
  • C-scan: Tampilan grafis yang menunjukkan distribusi cacat dalam bentuk gambar tiga dimensi.

Aplikasi TUD550 dalam Industri Spesifik

• Industri Energi Nuklir: Teknisi menggunakan TUD550 untuk memeriksa ketebalan dinding pipa, mengidentifikasi korosi di bawah lapisan pelindung, dan mengevaluasi integritas sambungan las pada komponen reaktor.
• Industri Minyak dan Gas: Para ahli memanfaatkan TUD550 untuk mendeteksi cacat pada pipa bawah laut, mengevaluasi ketebalan lapisan insulasi, dan memeriksa integritas tangki penyimpanan.
• Industri Biomedis: Peneliti medis menggunakan TUD550 untuk mendeteksi cacat pada tulang, mengukur ketebalan lapisan lemak, dan mengevaluasi kualitas implan gigi.
• Perbandingan dengan Metode NDT Lainnya

Keterbatasan dan Tantangan

•  Geometri : Geometri yang kompleks, seperti sudut lancip atau lubang kecil, dapat menyulitkan proses pengujian
• Interferensi: Selain noise, gema, dan atenuasi, faktor lain seperti suhu, tegangan, dan korosi juga dapat mempengaruhi hasil pengujian.
• Kualifikasi Personel: Operator harus memiliki pengetahuan yang mendalam tentang prinsip kerja ultrasonik, pemilihan transduser, pengaturan parameter, dan interpretasi data.

Tren Terbaru dalam Teknologi Flaw Detector

• Flaw Detector berbasis Phased Array: Teknologi ini memungkinkan pemindaian yang lebih cepat dan fleksibel, serta memungkinkan rekonstruksi gambar 3D dari cacat.

• Kalimat aktif: Sistem robotik dapat mengintegrasikan flaw detector untuk melakukan inspeksi otomatis pada komponen yang besar dan kompleks.

• Analisis Data Berbasis Kecerdasan Buatan: Penggunaan algoritma machine learning dapat meningkatkan akurasi deteksi cacat dan mempercepat proses analisis data.

Kesimpulan

Portable Ultrasonic Flaw Detector TUD550 telah membuktikan dirinya sebagai alat yang sangat berguna dalam menjamin kualitas dan keamanan produk. Dengan akurasi yang tinggi, portabilitas yang baik, dan kemudahan penggunaan, TUD550 menjadi pilihan yang tepat bagi para inspektur di berbagai industri. Seiring dengan perkembangan teknologi, dapat diprediksi bahwa flaw detector akan terus mengalami peningkatan kinerja dan fitur-fitur baru. Hal ini akan semakin mempermudah proses inspeksi dan meningkatkan efisiensi produksi.
