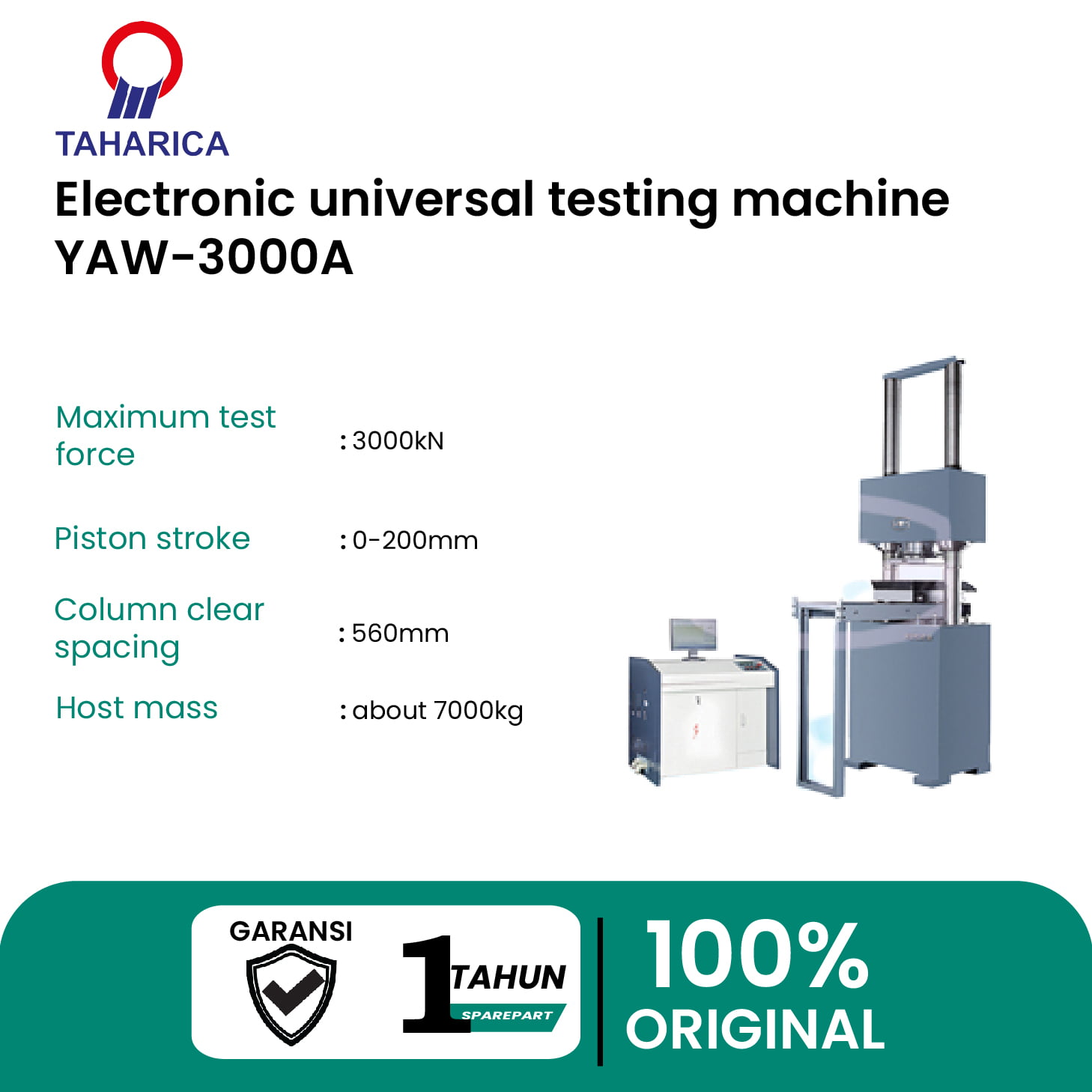

Alat Uji Tekan YAW-3000A Microcomputer Controlled Electro-hydraulic Servo Pressure Testing Machine

Mesin Uji Tekanan Material Semen, Mesin Uji Tekanan Semen Elektro-Hidraulik, Universal Testing Machine, Alat Uji , Alat Pengujian

• Mesin uji tekanan servo elektro-hidraulik yang dikendalikan komputer mikro YAW-3000A terutama digunakan untuk uji kompresi berbagai bahan, seperti: uji kuat tekan semen, beton, berbagai batu bata bangunan, bantalan karet, komponen beton, komponen logam, dll.
• Seluruh mesin uji terutama terdiri dari mesin utama, sumber oli servo, kabinet kontrol listrik, dan printer komputer. Proses pengujian dikontrol secara otomatis oleh pemuatan hidraulik, pengukuran gaya sensor tekanan oli, dan sistem kontrol servo elektro-hidraulik. Layar komputer menampilkan data uji dan kurva, serta dapat memproses, menyimpan, dan mencetak data.
• Mesin utama mengadopsi host balok seluler di bawah silinder oli, dan balok seluler dapat menyesuaikan ruang uji secara sewenang-wenang dalam kisaran tertentu. Bagian host terutama terdiri dari empat bagian: balok, sekrup timah, meja kerja, dan troli. Balok ditopang di alas oleh dua sekrup timah, yang diikat dengan mur untuk membentuk kerangka pemuatan; balok dilengkapi dengan kursi bulat, dan pelat tekanan atas dipasang di kursi bola. Saat memuat, arahnya dapat disesuaikan secara otomatis sesuai dengan bentuk benda uji, sehingga bagian uji ditekankan secara merata; ada motor penyesuaian pada balok, motor menggerakkan cacing, cacing menggerakkan roda cacing, dan kemudian roda cacing menggerakkan mur untuk berputar, dan mur menggerakkan balok untuk bergerak ke atas dan ke bawah, sehingga dapat menyesuaikan ruang uji; balok dilengkapi dengan pegas untuk menopang balok silang. Berat, hilangkan celah vertikal antara ulir betina dan ulir sekrup, sehingga pengujiannya dapat diandalkan dan datanya akurat; silinder oli dan piston adalah bagian utama dari mesin utama, dan permukaan kontaknya telah dikerjakan secara presisi untuk mempertahankan jarak bebas tertentu yang sesuai dan tepat Ketika oli bertekanan tinggi yang dikirim oleh pompa oli memasuki silinder oli, oli akan terangkat piston bersama dengan troli dan pelat tekanan bawah, sehingga beban secara bertahap bekerja pada sampel; pelat tekanan rendah dipasang di troli, dan troli dapat bergerak maju mundur di trek, spesimen bongkar muat dapat didorong dan ditarik keluar dari troli.
• Prinsip hidraulik adalah sistem kontrol kecepatan pelambatan oli-dalam-adaptif beban. Oli hidrolik dalam tangki oli memasuki sirkuit oli melalui pompa roda gigi bertekanan tinggi yang digerakkan oleh motor, mengalir melalui katup satu arah, filter oli bertekanan tinggi presisi tinggi, grup katup tekanan diferensial, dan katup servo, dan memasuki silinder minyak. Komputer mengirimkan sinyal kontrol ke katup servo untuk mengontrol pembukaan dan arah katup servo, sehingga mengontrol aliran ke dalam silinder oli, dan mewujudkan kontrol gaya uji isokinetik dan perpindahan relatif.
