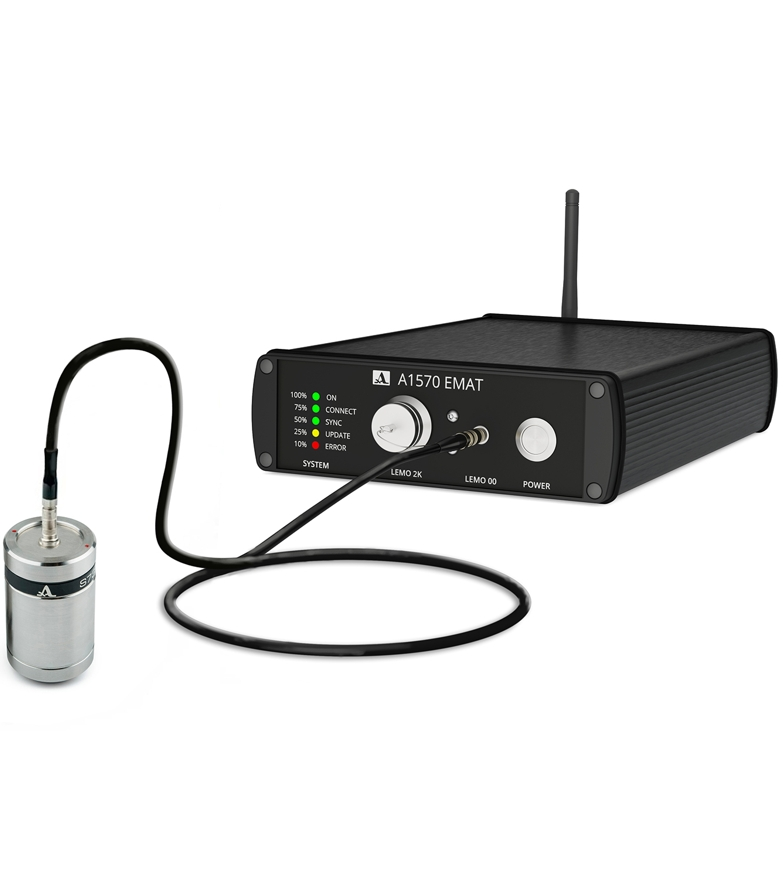

Alat Ukur Ketebalan A1570 EMAT adalah unit depan akuisisi data EMAT berkelas tinggi yang dirancang untuk integrasi dalam setup inspeksi otomatis & sistem pemindaian (crawler) untuk pengukuran ketebalan tanpa menggunakan couplant pada objek logam. Pemancar dan penerima A1570 EMAT dapat menggerakkan transduser EMAT reguler dengan magnet permanen serta probe EMAT inovatif dengan pemagnetan berpulsa. Instrumen ini dilengkapi dengan baterai terintegrasi dan antarmuka data nirkabel untuk operasi mandiri.
Dengan SDK yang terdokumentasi dengan baik, pengguna dapat mengembangkan aplikasi perangkat lunak sendiri untuk tugas inspeksi yang disesuaikan.
A1570 EMAT didedikasikan untuk melakukan pengukuran ketebalan ultrasonik dengan menggunakan transduser elektromagnetik-akustik. Alat ukur ini cocok untuk berbagai aplikasi, seperti:
- Pengujian korosi otomatis dan mekanis pada pipa dan tangki penyimpanan
- Pengukuran ketebalan pada pipa ketel & penukar panas
- Pengukuran ultrasonik pada objek suhu tinggi
- Pengukuran tekanan ultrasonik in-situ
TRANSMITTER | |
Output voltage, Volt | Bipolar burst ± 200 V, ± 400 V, ± 600 V |
Excitation sequence, periods | 0.5 to 9 |
Pulse repetition rate, Hz | up to 60 with the averaging factor 32 |
|
|
RECEIVER | |
Data acquisition length, Samples | up to 8 KSamples |
Sampling rate, MHz | 25 MHz, 50 MHz, 100 MHz |
Receiver bandwidth, MHz | 1 to 15 MHz |
Dynamic range of the amplifier including Time Corrected Gain (TCG), dB | 40 dB |
Averaging factor | up to 32 |
|
|
DATA INTERFACES | |
Ethernet | up to 100 MBit |
WiFi 802.11b/g/n / Bitrate:802.11n | up to 150Mbps |
External trigger output | TTL + RS485 pulse signal |
|
|
TRANSDUCER INTERFACES | |
For EMAT with pulse magnetization | Lemo 2K (EGG.2K.810.CLL1/EGG.2K.810.CLL1) |
For EMAT with permanent magnet | Lemo 00 (ERN.00.250.CTL) |
|
|
DIMENSIONS & WEIGHT | |
Dimensions of the electronic block | 320 х 165 х 55 mm |
Weight of the electronic block | 1650 g |
| Name | Quantity, pcs. |
| А1570 – EMA thickness gauge electronic unit | 1 |
| EMA transducer S7394 | 1 |
| Rod-Housing Assembly MH730 | 1 |
| Single LEMO 00 – LEMO 00 cable 2.5 m | 1 |
| Net adaptor with cable 220V-15V | 1 |
| USB A – Micro B cable | 1 |
| Hard case | 1 |
