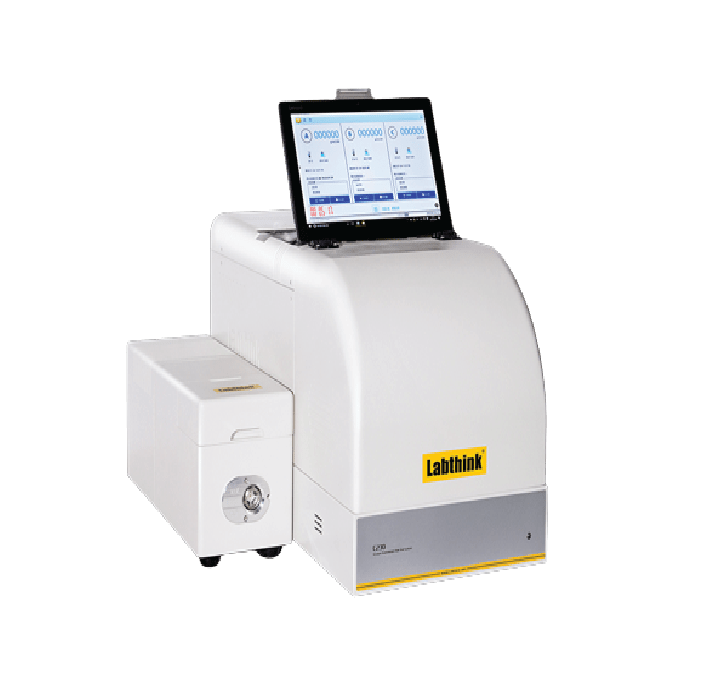

Sistem Uji Tingkat Transmisi Oksigen C230H Oxygen Transmission Rate Test System

C230H Oxygen Transmission Rate Test System dirancang dan diproduksi berdasarkan metode sensor koulometrik (alias. metode tekanan yang sama) dan sesuai dengan ASTM D3985. Instrumen ini dapat digunakan untuk mengukur laju transmisi oksigen dari bahan penghalang dengan sifat penghalang tinggi dan sedang dengan akurasi tinggi dan efisiensi tinggi. Instrumen ini menampilkan desain blok uji terintegrasi yang dipatenkan Labthink yang terdiri dari tiga sel permeasi. Dilengkapi dengan sensor koulometrik presisi tinggi dan sistem kontrol komputer profesional Labthink, instrumen ini dapat mengatur dan mengontrol suhu, kelembapan, dan laju aliran dengan tepat, menjamin sensitivitas tinggi dan pengulangan hasil pengujian yang sangat baik. C230H berlaku untuk penentuan permeabilitas oksigen dari film plastik, terpal, kertas, dan bahan kemasan lainnya yang digunakan dalam makanan, farmasi, peralatan medis,

Presisi Tinggi

  • Blok uji terintegrasi yang dipatenkan dengan desain hidrodinamik dan termodinamika canggih.
  • Teknologi termostat milik Labthink memastikan bahwa blok uji dikontrol dengan tepat oleh suhu dan tetap stabil selama pengujian.
  • Sensor suhu dan kelembaban untuk pemantauan independen sel uji.

Efisiensi tinggi

  • Tiga spesimen identik dapat diuji secara bersamaan, yang memenuhi persyaratan untuk pengujian paralel.
  • Tiga spesimen berbeda dapat diuji di bawah kondisi pengujian yang sama, menghasilkan throughput yang lebih tinggi sekaligus mengurangi jumlah instrumen yang diperlukan.

Hemat tenaga kerja

  • Kontrol suhu dan kelembaban otomatis menghilangkan kebutuhan akan pemantauan dan penyesuaian operator.
  • Kontrol laju aliran otomatis memastikan aliran konstan selama proses pengujian dan meminimalkan kesalahan yang disebabkan oleh laju aliran yang tidak stabil.
  • Tidak perlu memverifikasi sistem menggunakan film referensi yang berbeda untuk rentang pengujian yang berbeda.

Operasi Sederhana

  • Panel layar sentuh 12 inci yang didukung oleh sistem operasi Windows TM 10
  • Proses pengujian otomatis cepat
  • Perangkat lunak dan aksesori DataShield TM opsional untuk manajemen data otomatis

Bagikan Produk

Fitur Produk

Blok Pengujian Terintegrasi Generasi Baru
Struktur blok pengujian terintegrasi tiga sel yang dipatenkan menggunakan analisis termodinamika dan hidrodinamika canggih sangat meningkatkan akurasi pengukuran suhu, kelembaban, dan aliran di ketiga sel uji dan mendukung pengujian tiga sampel secara simultan.

Kontrol Otomatis Suhu, Kelembaban dan Laju Aliran
Suhu dan kelembaban internal instrumen secara otomatis disesuaikan dengan sensor suhu dan kelembaban, menjaga stabilitas lingkungan benda uji.
Kontrol laju aliran otomatis memastikan aliran konstan selama proses pengujian dan meminimalkan kesalahan yang disebabkan oleh laju aliran yang tidak stabil.

Sistem yang Mudah Digunakan dan Berefisiensi Tinggi
Mode uji otomatis, dikombinasikan dengan fitur instrumen, menghilangkan kebutuhan akan penyesuaian manual untuk mendapatkan hasil yang akurat dengan cepat, menghemat biaya pelatihan, dan membebaskan staf dari pemantauan manual sehingga mereka siap untuk tugas lain .
Mode uji profesional menyediakan fungsi kontrol instrumen yang fleksibel dan kaya untuk memenuhi kebutuhan penelitian ilmiah individu.
Sistem DataShield TM opsional yang unik , memenuhi persyaratan untuk manajemen data pengguna yang terpusat. Ini mendukung berbagai format data yang diekspor. Algoritma keamanan yang andal digunakan untuk mencegah kebocoran data. Mendukung LAN kabel dan nirkabel universal, jaringan nirkabel pribadi opsional dan perangkat lunak pihak ketiga.

Konsep Layanan Berorientasi Pengguna
Mengikuti konsep layanan berorientasi pengguna kami, Labthink telah menciptakan sistem kustomisasi yang menyediakan layanan kustomisasi yang fleksibel dan komprehensif untuk akomodasi spesimen dan paket non-standar.

Catatan 1: Parameter dalam tabel diukur oleh operator profesional di laboratorium Labthink sesuai dengan persyaratan relatif untuk kondisi standar laboratorium.
Catatan 2: DataShield TM menyediakan dukungan aplikasi data yang aman dan andal. Beberapa instrumen Labthink dapat berbagi satu sistem DataShield TM tunggal yang dapat dibeli sesuai kebutuhan.
Catatan 3: Fitur produk yang dijelaskan harus sesuai dengan Tabel 1: Parameter Uji.

Prinsip Tes

Spesimen pra-kondisi dipasang antara ruang atas dan bawah pada tekanan atmosfer ambien. Ruang atas berisi oksigen atau udara dan ruang bawah secara perlahan dibersihkan oleh aliran nitrogen. Karena perbedaan konsentrasi antara dua ruang, molekul oksigen menembus melalui spesimen ke sisi nitrogen dan dibawa ke sensor coulometric di mana sinyal listrik proporsional dihasilkan. Laju transmisi oksigen kemudian diperoleh dengan menganalisis sinyal dan menghitung volume oksigen yang diukur oleh sensor. Untuk seluruh sampel paket, nitrogen dengan kemurnian tinggi mengalir di dalam paket, dan oksigen atau udara mengalir di luar.

Standar Tes

ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2-B dan YBB 00082003-2015



Applications

Basic Applications
  • Films
    Plastic films, paper-plastic composite films, coextruded films, aluminized films, aluminum foils, aluminum foil composite films, glass fiber aluminum foil composite films and many others
  • Sheeting
    PP, PVC and PVDC sheets, metal foils, rubber pads, silicon wafers and other sheeting materials
  • Packages
    Plastic, rubber, paper, paper-plastic composite, glass and metal packages, e.g. Coke bottles, peanut oil packages, Tetra Pak materials, vacuum bags, metal three-piece cans, plastic packages for cosmetic, soft tubes for toothpaste, jelly and yogurt cups
Extended Applications
  • Closure Systems
    Oxygen barrier property of various closure systems for bottles cartons and pouches.
  • Solar Back-Sheets
    Oxygen permeability test of solar back-sheets
  • Plastic Tubes
    Oxygen permeability test of various sorts of tubes, e.g cosmetic tubes.
  • Blister Packs
    Test oxygen transmission rate of the whole blister packs
  • Automotive and Small Engine Fuel Tanks
    Permeability of plastic fuel tanks.
  • Battery Plastic Shell
    Oxygen transmission rate of battery plastic shell

Technical Specifications

Table 1: Test Parameters Note1

ParameterModel C230H
Test Rangecm3/(m2·d) (Standard)0.01 ~ 200
cc/(100in2·day)0.0007 ~ 12.9
cm3/(pkg·d)(Package)0.00005 ~ 1
Resolutioncm3/(m2·day)0.001
Repeatabilitycm3/(m2·day)0.01 or 2%
Test Temperature°C10 ~ 55 ±0.2
Test HumidityRH0%, 5% ~ 90%±1%, 100%
Additional FunctionsPackage Test (3L Max.)Optional
DataShieldTM Note2Optional
Computer System required by GMPOptional
CFR21 Part11Optional

Table 2: Technical Specifications

Test Chamber3 test chambers
Specimen Size108 mm X 108 mm
Specimen Thickness≤3 mm
Standard Test Area50 cm2
Carrier Gas99.999% High-purity Nitrogen (outside of supply scope)
Carrier Gas Pressure≥0.28 MPa/40.6psi
Port Size1/8 inch metal tubing
