Sistem DynaTree harus digunakan pada hari-hari dengan kecepatan hembusan angin setidaknya 25 km / jam (15 mph). Menyiapkan pengukuran melibatkan langkah-langkah berikut.
- Merakit menara anemometer di sekitar pohon (s) untuk dinilai. Pasang anemometer di atas, dan tegakkan menara. Pembacaan kecepatan angin dikirim ke, dan data dikumpulkan di kotak instrumen yang terletak di bagian bawah menara.
- Mulai merekam data dengan menekan tombol START yang terletak di kotak instrumen.
- Pasang inclinometer pada kerah akar pohon yang akan dinilai.
- Pasang elastometer ke batang pohon untuk dinilai. Hubungkan mereka ke unit pusat.
- Mulai merekam data dengan menekan tombol START yang terletak di sisi kotak instrumen.
- Ulangi 3 langkah sebelumnya jika Anda memiliki lebih banyak inclinometer dan / atau elastometer yang ingin menilai beberapa pohon.
- Rekam data setidaknya selama 3 jam (semakin lama semakin baik).
- Setelah rekaman selesai, transfer data yang diperoleh ke PC dengan menghapus kartu SD internal atau dengan mengalihkan instrumen ke mode Wi-Fi.
- Muat data ke dalam perangkat lunak evaluasi DynaTree dan hitung faktor keamanannya.
Sistem ini terdiri dari 4 komponen berikut.
Anemometer
Instrumen untuk mengukur kecepatan angin pada atau di dekat pohon yang akan dievaluasi. Semakin dekat ke yang lebih baik, tetapi, tergantung pada kecepatan angin DynaRoot dapat memberikan data yang dapat diandalkan bahkan dengan pengukuran yang diambil beberapa kilometer / mil jauhnya. Anemometer menyediakan data kecepatan angin dengan frekuensi yang cukup, Idealnya anemometer harus bersih dari bangunan atau benda lain yang dapat menghalangi angin, pada ketinggian setidaknya 10m.

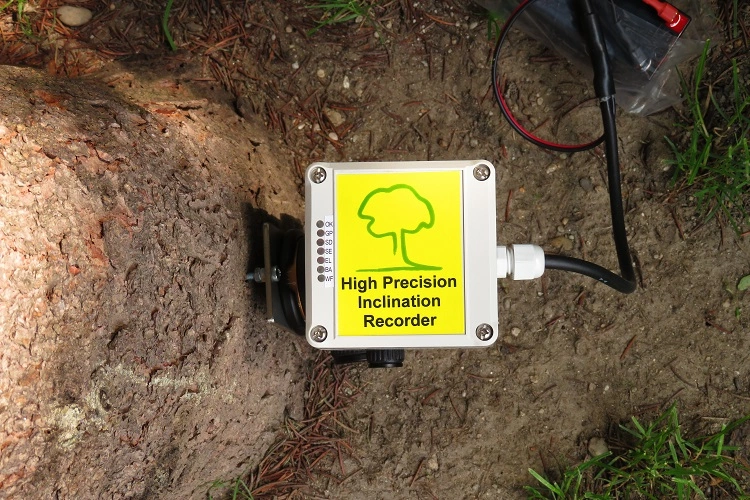

Inclinometer sumbu ganda
Instrumen yang ditempelkan pada kerah akar yang mengukur kemiringan batang dalam dua arah tegak lurus. Instrumen ini memberikan data kemiringan yang sangat akurat dengan frekuensi yang cukup.
Elastometer
Instrumen yang melekat pada batang untuk mengukur pemanjangan mikro batang.
Perangkat lunak evaluasi DynaRoot
Perangkat lunak PC untuk mengevaluasi kecepatan dan kemiringan angin. Data, yang direkam selama beberapa jam, ditransfer dari anemometer dan inclinometer pada kartu memori atau secara nirkabel melalui Wi-Fi. Perangkat lunak ini memecah data menjadi interval yang lebih pendek, dan menghitung parameter statistik untuk setiap interval yang digunakan untuk evaluasi stabilitas pohon.
Isi Paket
Sistem ini terdiri dari 4 komponen berikut.
Anemometer
Instrumen untuk mengukur kecepatan angin pada atau di dekat pohon yang akan dievaluasi. Semakin dekat ke yang lebih baik, tetapi, tergantung pada kecepatan angin DynaRoot dapat memberikan data yang dapat diandalkan bahkan dengan pengukuran yang diambil beberapa kilometer / mil jauhnya. Anemometer menyediakan data kecepatan angin dengan frekuensi yang cukup, Idealnya anemometer harus bersih dari bangunan atau benda lain yang dapat menghalangi angin, pada ketinggian setidaknya 10m.
Inclinometer sumbu ganda
Instrumen yang ditempelkan pada kerah akar yang mengukur kemiringan batang dalam dua arah tegak lurus. Instrumen ini memberikan data kemiringan yang sangat akurat dengan frekuensi yang cukup.
Elastometer
Instrumen yang melekat pada batang untuk mengukur pemanjangan mikro batang.
Perangkat lunak evaluasi DynaRoot
Perangkat lunak PC untuk mengevaluasi kecepatan dan kemiringan angin. Data, yang direkam selama beberapa jam, ditransfer dari anemometer dan inclinometer pada kartu memori atau secara nirkabel melalui Wi-Fi. Perangkat lunak ini memecah data menjadi interval yang lebih pendek, dan menghitung parameter statistik untuk setiap interval yang digunakan untuk evaluasi stabilitas pohon.
Spesifikasi Teknis
Anemometer
Laju pengambilan sampel
1 Hz
Rentang pengukuran
0-150 km/jam
Ketepatan
0,2 km/j
GPS Terintegrasi
G-STAR IV BU-353-S4
Ukuran kartu SD maksimal
8 GB
Wheatherproof
Ya, IP65
Inclinometer sumbu ganda
Rentang pengukuran
±2°
Resolusi
0.001°
Laju pengambilan sampel
10 Hz
GPS Terintegrasi
G-STAR IV BU-353-S4
Ukuran kartu SD maksimal
8 GB
Tahan cuaca
Ya, IP65
Tegangan operasi dan arus
12 V, 20 mA
Ekstensiometer
Jenis
LVDT
Dimensi
30x30x270 mm
Jengkal
250 mm
Laju pengambilan sampel
10 Hz
Resolusi
0,3 μm
Sumber daya
2 pcs. dari baterai 9 V
