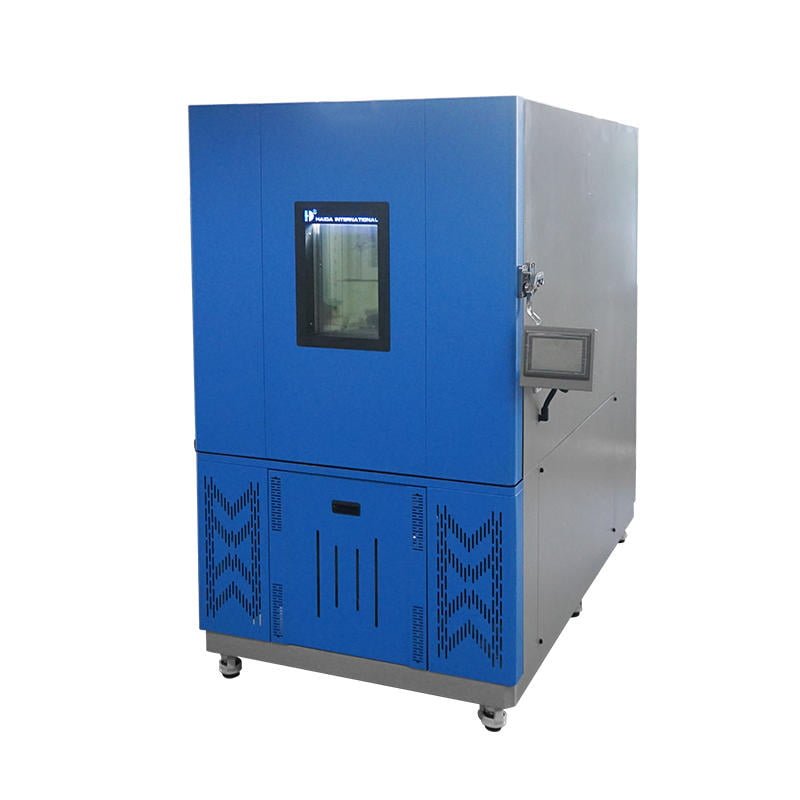

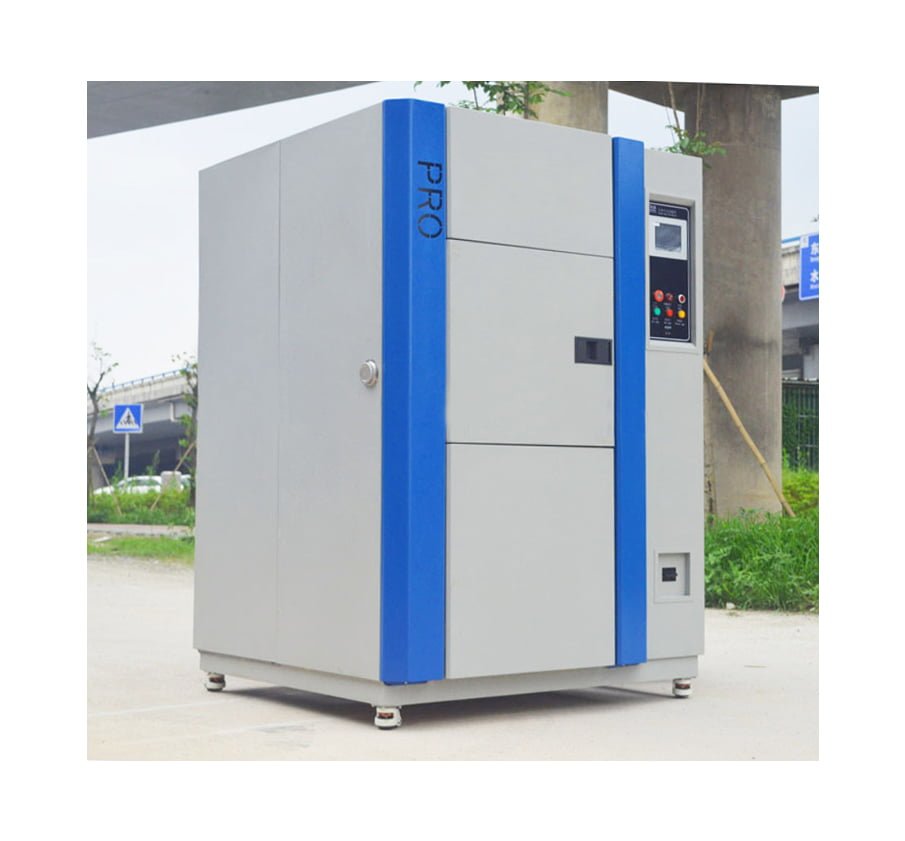

Environment Thermal Shock Chamber

Ruang Kejut Termal Lingkungan banyak digunakan dalam logam, plastik, karet, elektronik dan bahan lainnya dan Thermal Shock Chamber dapat digunakan sebagai referensi penting untuk meningkatkan kualitas produk. Ini memenuhi standar MTL, IEC, JIS, GJB …

Fitur Thermal Shock Chamber

1. Penampilan sempurna dan mudah dioperasikan.
2. Pengontrol suhu mikrokomputer bahasa Inggris, dengan kapasitas memori tinggi, dapat menghemat 100 program, maksimal 9999 siklus, setiap siklus waktu maksimum 999 jam.

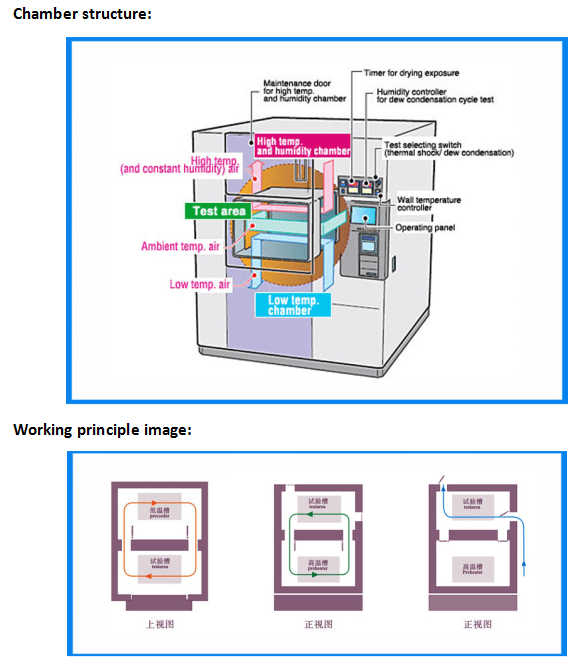

3. Tiga struktur ruang, ruang suhu tinggi, ruang suhu rendah dan ruang uji, kontrol secara otomatis, tinggal dan beralih waktu dapat disesuaikan.
4. Fungsi alarm perlindungan yang sempurna: hubungan arus pendek, Kebocoran, suhu di atas ruang kerja; kompresor di atas tekanan, beban berlebih, air pendek …
5. Antarmuka kontrol akan menampilkan alasan alarm dan menyediakan metode pemeriksaan, mesin memiliki tombol berhenti darurat.
6. Suhu guncangan dingin dan panas pulih dalam waktu 5 menit, yang sesuai dengan MTL, IEC, JIS, GJB, dan standar internasional lainnya.
7. Dengan port komunikasi RS-232C untuk menghubungkan PC untuk mengontrol, merekam, dan menyimpan laporan pengujian.



Main parameters

Standard Model

Test method	Pneumatic operated door switch 3 chambers
Inner dimension (W*D*H)	500*450*450mm
External dimension (W*D*H)	1380*1370*1980mm
Temperature range	-40 ~ +80℃
High temperature chamber pre-heating range	60 ~ 100℃
Heating speed	+60→+100℃ about 10 minutes
Low temperature chamber pre-cooling range	-65 ~ 0
Cooling speed	Ambient →-65℃ about 65 minutes
Temperature deviation	±3℃
Thermal recovery time	Within 5 minutes
External material	Antirust processing cold-rolled steel sheet
Internal material	SUS#304 stainless steel
Thermal insulation material	Polyurethane foam and fiberglass
Coolant	R404A / R23
Cooling method	Air cooling
Pressure	0.2 – 0.5Mpa
Power supply	Three phase, 380V, 50Hz





Parameter tabel untuk parameter Model Standar perusahaan, kami mendukung parameter penyesuaian pelanggan



Produsen Peralatan Pengujian Selamat datang layanan kustomisasi.



Ruang suhu tinggi:

Pemanas:

Pemanas listrik paduan NI-CR



Kipas angin:

Bagikan kipas sentrifugal saat suhu tinggi dan lakukan suhu lingkungan, panaskan terlebih lagi dengan kipas aliran aksial.



Ruang suhu rendah:

Dingin:

Fin cooler, regenerator



Kipas angin:

Kipas sentrifugal



Perangkat penggerak:

Silinder pneumatik:

Kendarai pintu udara dengan suhu tinggi, lingkungan, rendah



Kompresor udara:

Menyediakan udara terkompresi untuk mengemudi pintu pneumatik (disediakan oleh pembeli)



Controller:

Operate interface: 6″ color LCD touch screen

Program memory capacity:100 groups (modify by operator)

Setting range:

Time: 1 minute ~ 99 hour 59 minute, cycles: 1~ 999 cycles

Resolution:

temperature: 0.01 ℃; time: 1 minute

Input: T thermocouple

Control method: P.I.D control



Fungsi tambahan

Timer, perlindungan suhu dan kegagalan daya berlebih, alarm, kurva uji rekam, pemberhentian darurat, waktu uji tampilan

Air pendingin yang diedarkan: tekanan: 0,2 ~ 0,4MPa, suhu: ≤30 ° C

Konfigurasi standar: lampu indikasi ruang uji, pengukur waktu, lubang uji untuk perutean kawat, jarak 6pcs, roda adjust 4pcs.



Perangkat keamanan

Kebocoran dan pemutus, suhu berlebih, perangkat pelindung suhu rendah, katup buang, terminal kontrol daya sampel, perlindungan suhu lebih dari ruang tinggi dan rendah, kompresor di atas tekanan, perlindungan lebih panas, keluar dari relai air, relai panas kipas, sakelar tekanan udara terkompresi, sekering, terminal alarm eksternal
