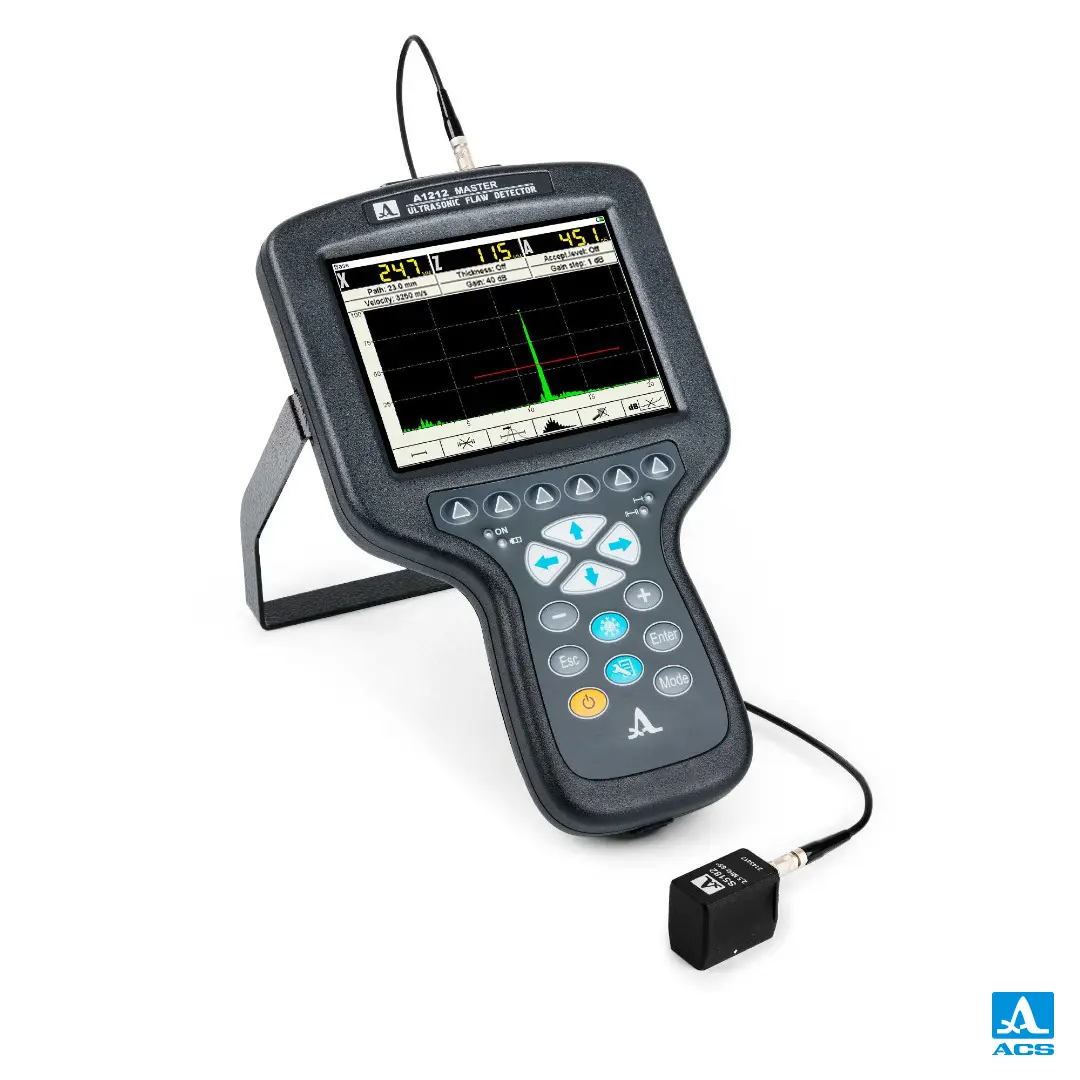

General purpose ultrasonic flaw detector portable berukuran kecil untuk mendeteksi kecacatan pada logam. Metode pengukuran standar dan khusus diterapkan untuk memberikan pengukuran yang efisien dan akurat.
Memiliki fitur lengkap dan up to date walaupun alat berbentuk ringkas. Ideal untuk kondisi pengujian yang sulit dijangkau dan dapat digunakan di tempat sempit karena bobotnya ringan dan berukuran kecil. Sangat cocok dibawa berpergian.
Terdapat casing ergonomis terbuat dari plastik yang tahan guncangan. Memiliki layar dengan kontras dan beresolusi tinggi sehingga mata tidak lelah saat bekerja dalam waktu yang lama.
Tersedia soft cover dengan sun hood untuk melindungi alat dari kotoran, debu, serta sinar matahari langsung.
- Pemeriksaan sambungan las.
- Menemukan lokasi korosi, retakan, stratifikasi internal, dan cacat lainnya.
- menemukan dan mengukur cacat (discontinuities dan inhomogeneitis) pada benda logam dan plastik.
- Pengukuran ketebalan.
- TCG digital memungkinkan untuk memodifikasi sinyal, berdasarkan fungsi arbitrer yang diatur oleh 32 titik node. Titik mode diatur, dimodifikasi, dan dihapus pada mode pengeditan khusus TCG. Pengaturan TCG dilakukan untuk mendapatkan pulse dengan ketinggian yang sama dari reflektor yang sama yang memberikan ukuran cacat yang benar melalui seluruh ketebalan objek inspeksi.
- Diagram DGS untuk transduser kristal tunggal menunjukkan tiga kurva pada layar, yang mewakili tingkat penerimaan, pelaporan, dan pemeriksaan. Area diskontinuitas yang setara dievaluasi secara otomatis. Dengan fitur ini Anda menghindari evaluasi manual pada area cacat untuk meningkatkan efisiensi pengujian secara signifikan.
- Kurva DAC menunjukkan tiga kurva di layar, mewakili tingkat penerimaan, pelaporan, dan pemeriksaan. Hal ini memungkinkan Anda memperkirakan dengan tepat validitas cacat yang terdeteksi, sesuai dengan normatif dan metode pengujian ultrasonik saat ini.
SPECIFICATION
| Maximum thickness of the tested object (echo method, steel) | 3000 mm |
|---|---|
| Rated operating frequencies | 0,5 – 15,0 MHz |
| Material ultrasound velocity setting range | 1 000 – 14 999 m/s |
| Operating frequencies deviation from rated | ± 10% |
| Permissible basic measurement accuracy for thickness D with a normal transducer | ±(0,01D+0,2) mm |
| Measurement accuracy for depth defect H with a normal transducer | ±(0,01H+0,2) mm |
| Flaw coordinate measuring range (on steel) with an angled transducer 650 depth H | 3 – 1300 mm |
| Permissible basic flaw coordinate measuring accuracy with an angled transducer 650 depth H | ±(0,03H+1) mm |
| Flaw coordinate measuring range (on steel) with an angled transducer 700 depth H | 3 – 500 mm |
| Permissible basic flaw coordinate measuring accuracy with an angled transducer 700 depth H | ±(0,03H+1) mm |
| distance on surface L | ±(0,03L+1) mm |
| Gain regulation range | from 0 to 100 dB |
| Dynamic TGS range, not less than | 20 dB |
| Rated battery voltage | 11,1 V |
| Operating time at normal weather conditions, not less than | 8 h |
| Operating temperature range | from -30 to +55ºC |
| Display type | color TFT |
| Display resolution | 640 х 480 pixels |
| Electronic unit size | 260 х 156 х 43 mm |
| Weight with batteries | 800 g |

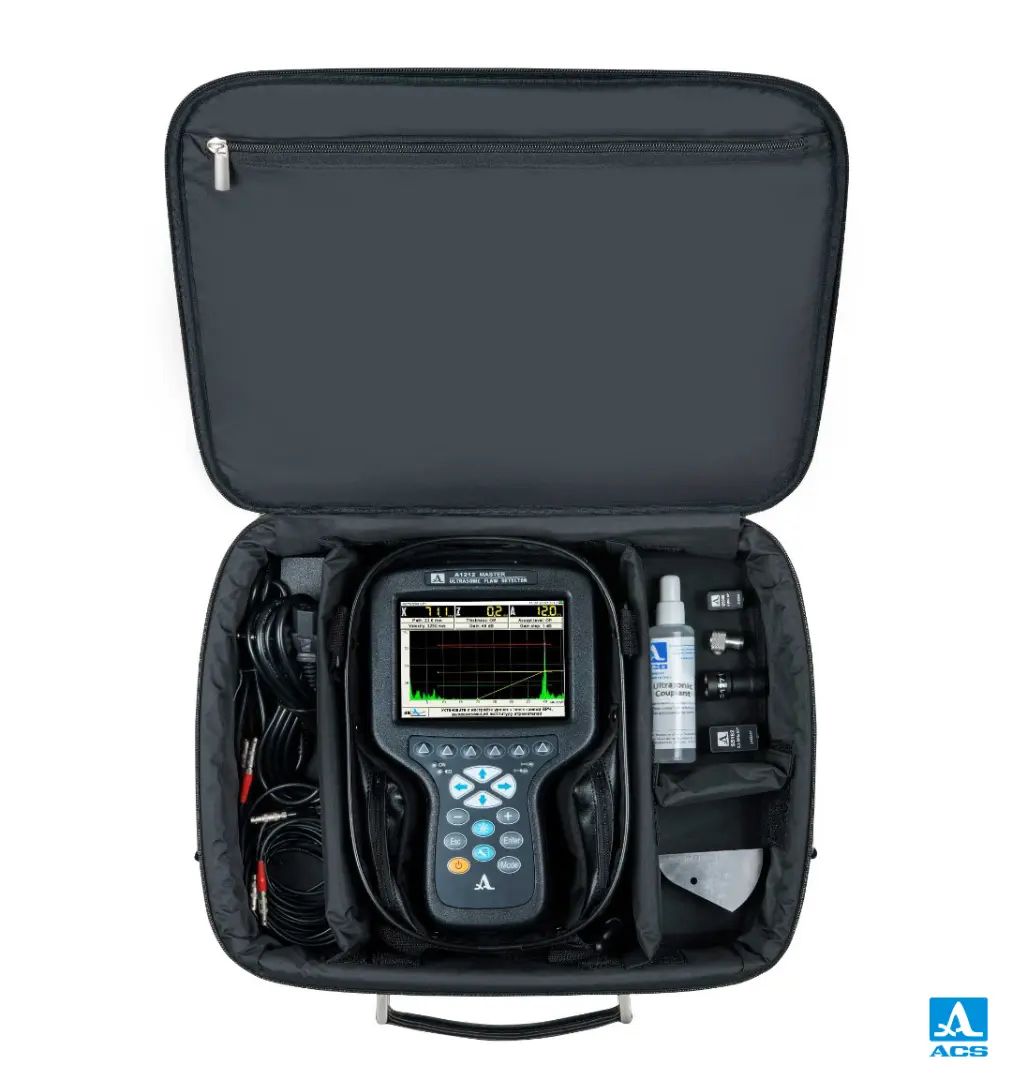

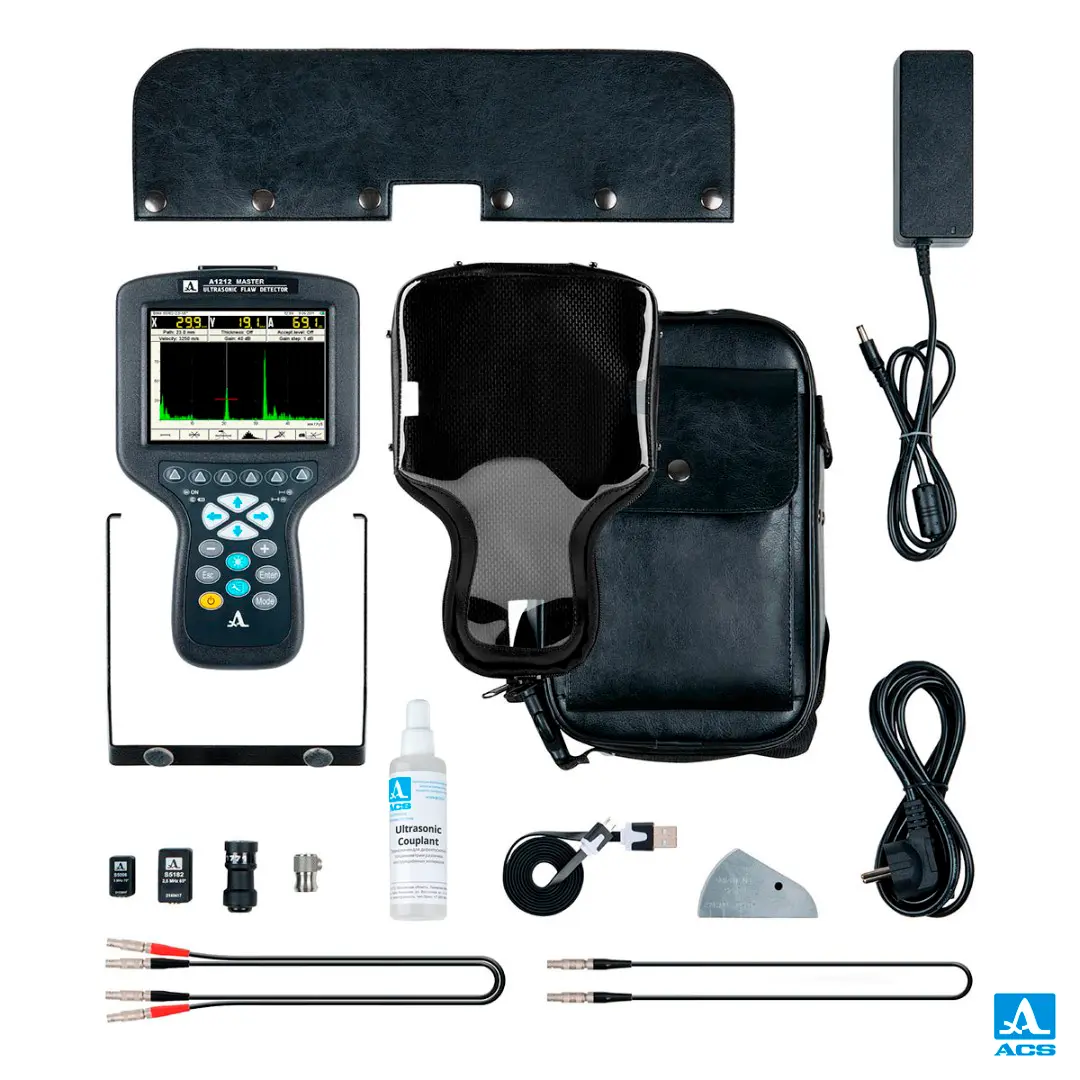

DELIVERY KIT
• A1212 MASTER – ultrasonic flaw detector
• D1771 4.0A0D12CL transducer
• S3568 2.5A0D10CL transducer
• S5182 2.5А45D12CS transducer
• S5096 5.0А45D6CS transducer
• LEMO 00 – LEMO 00 double cable,1,2 m
• LEMO 00 – LEMO 00 single cable,1,2 m
• Network adapter, cable
• USB cable
• Calibrating sample V2/25
• Soft cover

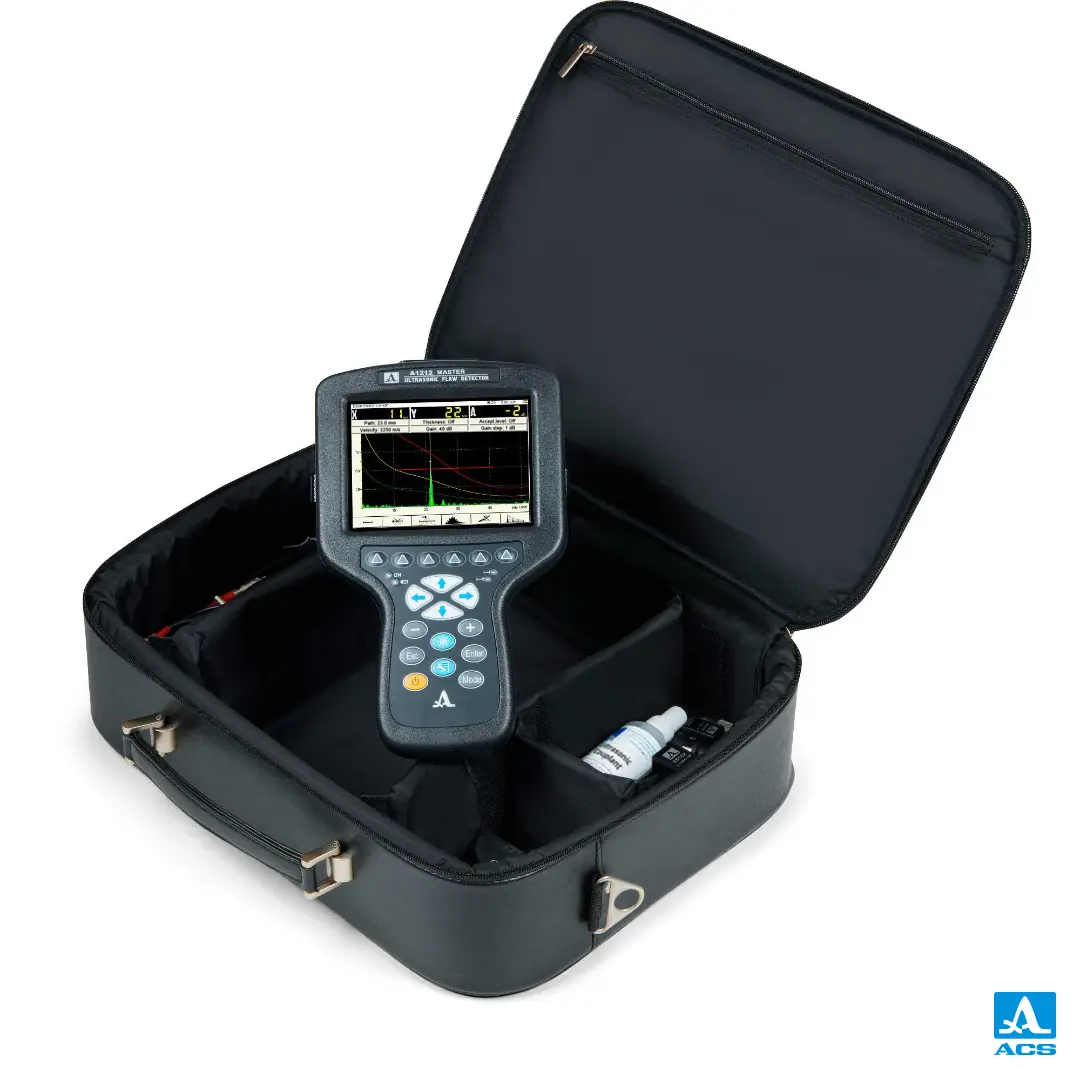

• Carrying map case
• Bag
