Melt Flow Rate Testing Equipment
Pengantar singkat
1.Tujuan peralatan pengujian laju aliran Leleh:
Peralatan pengujian laju aliran leleh (juga dikenal sebagai melt index meter) diukur dalam kondisi tertentu laju aliran leleh termoplastik dari peralatan khusus. Dengan penentuan melt flow rate MFR, diukur melt volume rate MVR, diukur melt density ρ, diukur melt flow rate ratio FRR dan fungsi lainnya, mesin ini kontrol suhu presisi tinggi, pengobatan nitriding bagian-bagian kunci, kekuatan tinggi dan kekerasan , deformasi kecil secara akurat mengukur laju aliran yang memberikan kondisi yang baik.
- Prinsip peralatan pengujian laju aliran Leleh:
Laju aliran leleh termoplastik (indeks lelehan) adalah plastik pada suhu dan beban, meleleh setiap 10 menit melalui kualitas mati kapiler standar atau volume leleh, dengan MFR (MI) atau nilai MVR, yang dapat membedakan perekat termoplastik dalam karakteristik aliran keadaan cair. Untuk termoplastik dan bahan baku serat kimia, jaminan kualitas produk dan produk lain yang sangat penting.
- Standar peralatan pengujian laju aliran Leleh:
Standar referensi instrumen ini: ISO 1133, ASTM D1238, JIS-K72A, GB / T3682, JB / T5456, JJG 878
- Parameter teknis utama peralatan pengujian laju aliran Melt:
Rentang pengukuran:0.1-800 .00g/10min (MFR) 0.1-800.00 cm3/10 menit (MVR)
Kisaran suhu: suhu kamar -450 °C
Akurasi suhu: ±0,5 °C
Akurasi waktu: 0.1S
Akurasi perpindahan: 0.01mm
Beban: beban penuh
Mode pemotongan material: manual, kontrol waktu, otomatis
Diameter laras: 9.550mm ± 0.025mm
Panjang Laras: 160mm
Die: terbuat dari tungsten carbide, panjang: 8.000mm ± diameter 0.025mm: 2.095mm ± 0.005mm
Daya: Catu daya 0.45KW: AC220V, 50Hz
Ukuran Instrumen: 400mm × 500mm × 600mm
Berat Instrumen: 65Kg
5.Struktur instrumen

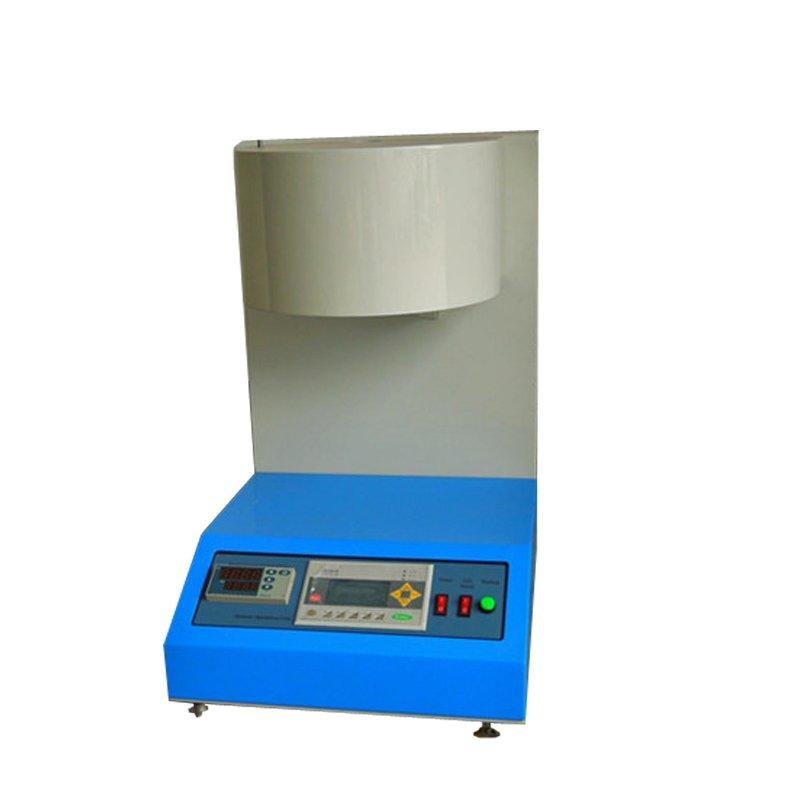

Peralatan pengujian laju aliran leleh terdiri dari silinder, batang piston, mati, sistem kontrol suhu, beban, badan uji otomatis dan pemotongan otomatis dan komponen lainnya. Gambar di bawah ini menunjukkan tampilan eksternal produk.
1), barel
Menggunakan bahan baja nitrida, dan setelah produksi nitridasi, kekerasan Vickers HV ≥700.
2), batang (batang)
Menggunakan bahan baja nitrida, dan setelah produksi nitridasi, kekerasan Vickers HV ≥ 600, kepala lebih kecil dari diameter laras secara merata 0,075 ±0,015mm, atas dengan lengan isolasi, batang dan isolasi beban. Di batang pakan dengan dua garis terukir terpisah 30mm sebagai tanda referensi, posisinya adalah ini: Saat memberi makan kepala di bawah tepi atas mati terpisah 20mm, garis tag bertepatan dengan mulut laras datar (lihat Gambar 2).
3), orang mati
Die Φ2.095 ±0.005mm, Φ1.180 ±0.010mm (konfigurasi non-standar) Kekerasan Vickers HV ≥700.
4), sistem kontrol suhu
Sistem ini menggunakan sensor suhu resistansi platinum, instrumen kontrol AL808 sebagai pengontrol suhu, yang menggunakan kontrol PID, dapat secara otomatis mengkompensasi fluktuasi tegangan suplai dan pengaruh suhu sekitar pada kontrol suhu.
5), beban
Beban adalah berat dan kualitas bahan dan perakitan batang. Tabel distribusi berat beban kualitas dan uji:
Load | combination weights (g) |
325 | T-type weight rod assembly |
1200 | 325+875 |
2160 | 325+875+960 |
3800 | 325+875+960+1640 |
5000 | 325+875+960+1640+1200 |
10000** | 325+875+960+1640+1200+2500+2500 |
12500** | 325+875+960+1640+1200+2500+2500+2500 |
21600** | 325+875+960+1640+1200+2500+2500+2500+2500+2500+2500+1600 |
* Perakitan batang massal, kualitas lengan pemosisian tidak termasuk.
** Beban akan diisi dengan bobot.
