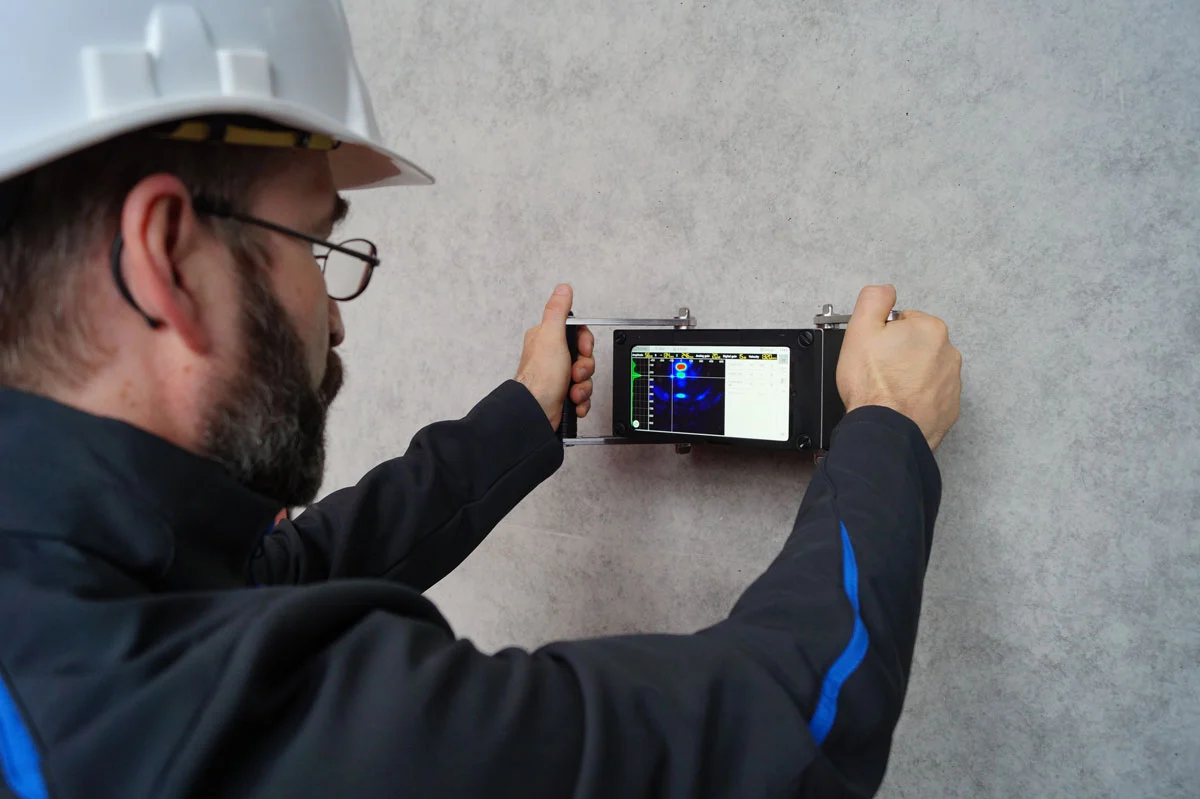

A1040 MIRA 3D adalah sistem tomografi ultrasonik frekuensi rendah yang cocok untuk penilaian struktur beton secara manual dan otomatis. Karena teknologi sensor A-DPC® yang baru, MIRA baru memberikan kedalaman penetrasi, sensitivitas inspeksi, dan resolusi pencitraan yang tidak ada duanya dengan menerapkan FMC / TFM tiga dimensi di setiap posisi instrumen.
Instrumen ini terdiri dari bodi ringan dengan transduser 4 x 8 Active Dry-Point-Contact dengan sirkuit pulser-receiver terintegrasi dan elektronik DAQ paralel yang terhubung secara nirkabel ke ponsel cerdas canggih yang mengimplementasikan algoritma rekonstruksi dan visualisasi gambar melalui unit prosesor grafis paralel di- papan. Solusi perangkat keras ini memungkinkan pencapaian kinerja tertinggi untuk pencitraan 3D-TFM waktu nyata.
Dengan teknik transmisi khusus seperti E-Boosting, kedalaman penetrasi yang luar biasa telah dicapai bahkan dengan menggunakan aperture aktif instrumen yang relatif kecil. Meskipun demikian, untuk perluasan tambahan jangkauan inspeksi, perluasan bukaan sewenang-wenang dapat digunakan oleh dua atau lebih unit larik dalam satu konfigurasi.
Perangkat lunak MIRA NEO DESKTOP untuk kontrol unit jarak jauh dan visualisasi 3D & analisis Big Data adalah bagian penting dari instrumen yang dikirimkan dalam set pengiriman standar. Format data terbuka untuk pengembangan yang disesuaikan oleh pengguna – untuk aplikasi offline dan online – melengkapi paket fungsional instrumen luar biasa ini.
Tomografi ultrasonik A1040 MIRA 3D adalah solusi terbaik untuk pengujian ultrasonik pada material yang sangat tersebar, seperti beton dan beton bertulang, batu, batu, komposit, keramik, kayu, epoksi, bahan tahan api. Antara lain, aplikasi utama berikut dapat disebutkan sebagai bidang penerapan instrumen:
- Lokalisasi tulangan tulangan dan elemen lainnya (saluran tendon, jangkar, pipa berongga, kabel, pipa berongga), juga di luar lapisan tulangan
- Deteksi rongga material, estimasi posisi dan ukurannya dalam 3D: rongga, inklusi, sarang lebah, retakan
- Pengukuran ketebalan dengan akses satu sisi
- Deteksi cacat grouting pada saluran tendon dan coupler grouting
- Penilaian batu tahan api
| Parameter | Nilai |
| Jenis instrumen | Tomografi gema pulsa ultrasonik multi-saluran dengan susunan transduser matriks bawaan |
| Jumlah saluran | 32 (dapat diperpanjang hingga 64, 96 dst.) |
| Jumlah elemen independen dalam bukaan transduser matriks | 32 (dapat diperpanjang hingga 64, 96 dst.) |
| Jenis transduser ultrasonik | Transduser kontak titik kering aktif (A-DPC) dengan tip tahan aus keramik dan elektronik penerima pulsa terintegrasi |
| Bandwidth | dari 10 hingga 100 kHz |
| Kisaran kecepatan suara material | dari 1.000 hingga 4.000 m/s (dari 40 hingga 157 inci / s) |
| Kedalaman penetrasi maksimum pada beton bertulang | hingga 3.000 mm (118 inci) |
| Sumber Daya listrik | Baterai Li-Ion yang dapat ditukar 18650 |
| Waktu pengoperasian baterai | hingga 10 jam |
| Dimensi maksimum satu unit tanpa pegangan: | 200x125x100 mm (7,9×4,9×3,9 inci) |
| Berat maksimum unit elektronik dengan baterai, pegangan, dan PC tablet terpasang | 3,5kg |
| Kondisi operasi: | |
| kisaran suhu udara | dari -10 hingga + 50 С (dari 14 hingga 122F) |
| kelembaban udara relatif pada +35С / 95F, maks. | 95% |
| Masa pakai rata-rata, min. | 5 tahun |
| Barang | Kuantitas, buah. |
| Unit elektronik A1040 MIRA 3D dengan transduser 32 x A-DPC® | 1 |
| Tablet-PC dengan casing pelindung | 1 |
| Blok referensi untuk tes fungsional reguler | 1 |
| Baterai Li-Ion yang dapat ditukar 18650 | 6 |
| Catu daya Tipe C | 2 |
| Kabel data USB Tipe C | 2 |
| Perangkat Lunak INTROVIEW® Pro dengan layanan Pembaruan & Dukungan 12 Bulan | 1 |
| Kasus keras | 1 |
| Sertifikat garansi | 1 |
| Panduan Pengoperasian | 1 |
| Obeng untuk penggantian baterai | 2 |
