Universal ultrasonic flaw detector portabel dengan teknologi TFM dapat menampilkan struktur internal material uji (tomograf) secara real time. Membuat interprestasi hasil pengujian menjadi lebih mudah dibandingkan dengan flaw detektor tradisional. Tomograf dihasilkan oleh berbagai jenis transduser array secara bertahap yang ukurannya sebanding dengan transduser tradisional.
A1550 IntroVisor bekerja berdasarkan prinsip TFM virtual focusing ke setiap titik bagian yang divisualisasikan, memberikan efisiensi tinggi dan hasil terbaik untuk sensitivitas dan resolusi spasial. A1550 IntroVisor tomograph dirancang untuk memenuhi tantangan pendeteksian kecacatan logam, plastik, dan komposit yang efisien dan cepat, serta dapat memberikan hasil yang detail.
- Pemeriksaan sambungan las.
- Menemukan lokasi korosi, retakan, stratifikasi internal, dan cacat lainnya.
- menemukan dan mengukur cacat (discontinuities dan inhomogeneities) pada benda logam dan plastik.
- Pengukuran ketebalan.
- Menampilkan internal struktur material uji secara real time
- Pilihan untuk menggunakan berbagai jenis gelombang ultrasonik:
Shear waves untuk memeriksa las yang berlapis pada rentang sudut yang digunakan oleh metode standar dari pengujian ultrasonik.
Longitudina waves untuk menginspeksi base logam. - Resolusi dan sensitivitas yang ditingkatkan. Kemungkinan untuk mengukur ukuran cacat diskontinuitas. Efisiensi pengujian tinggi.

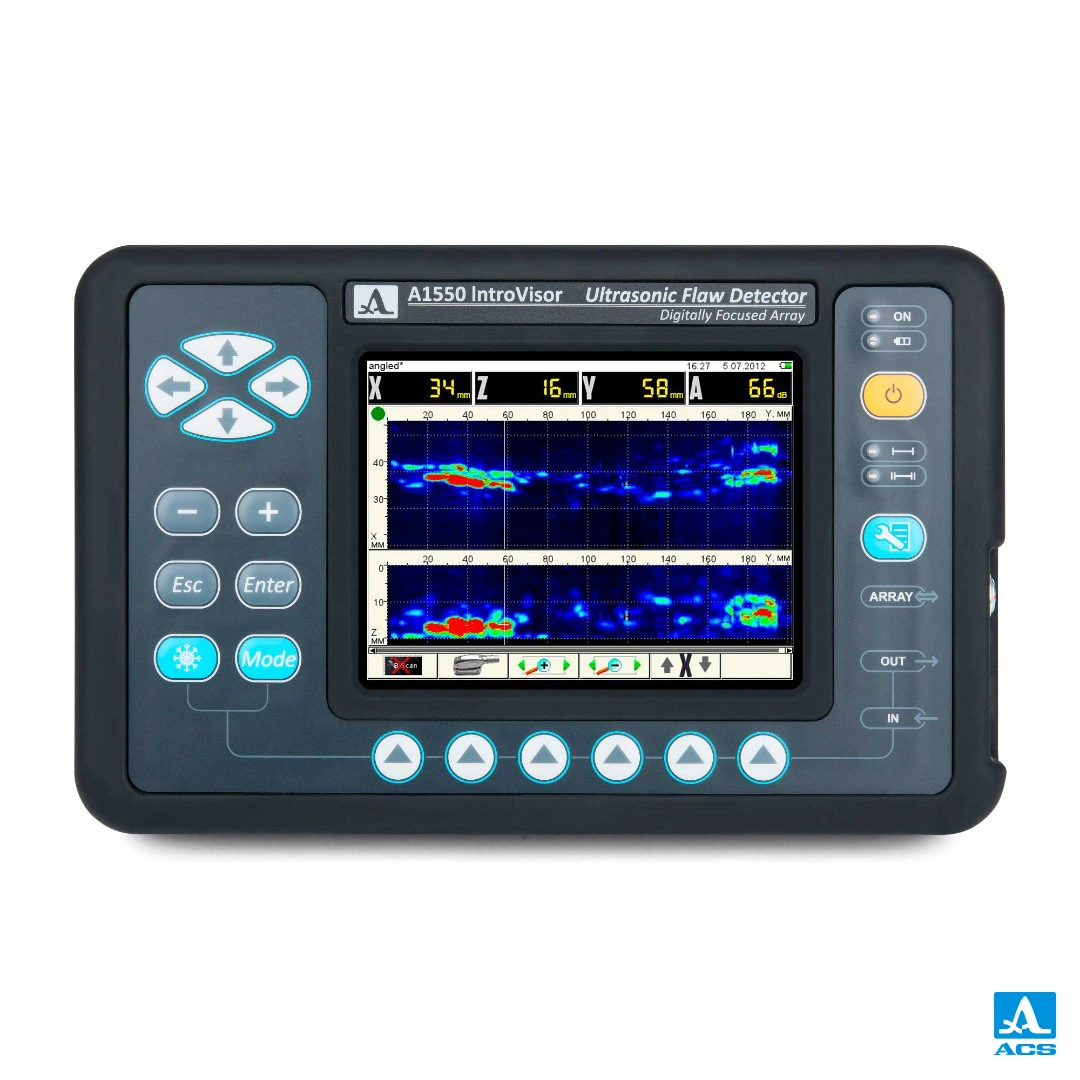

- Dapat beroperasi sebagai tomograf (B-Scan) dan sebagai detektor kecacatan tradisional (A-Scan).

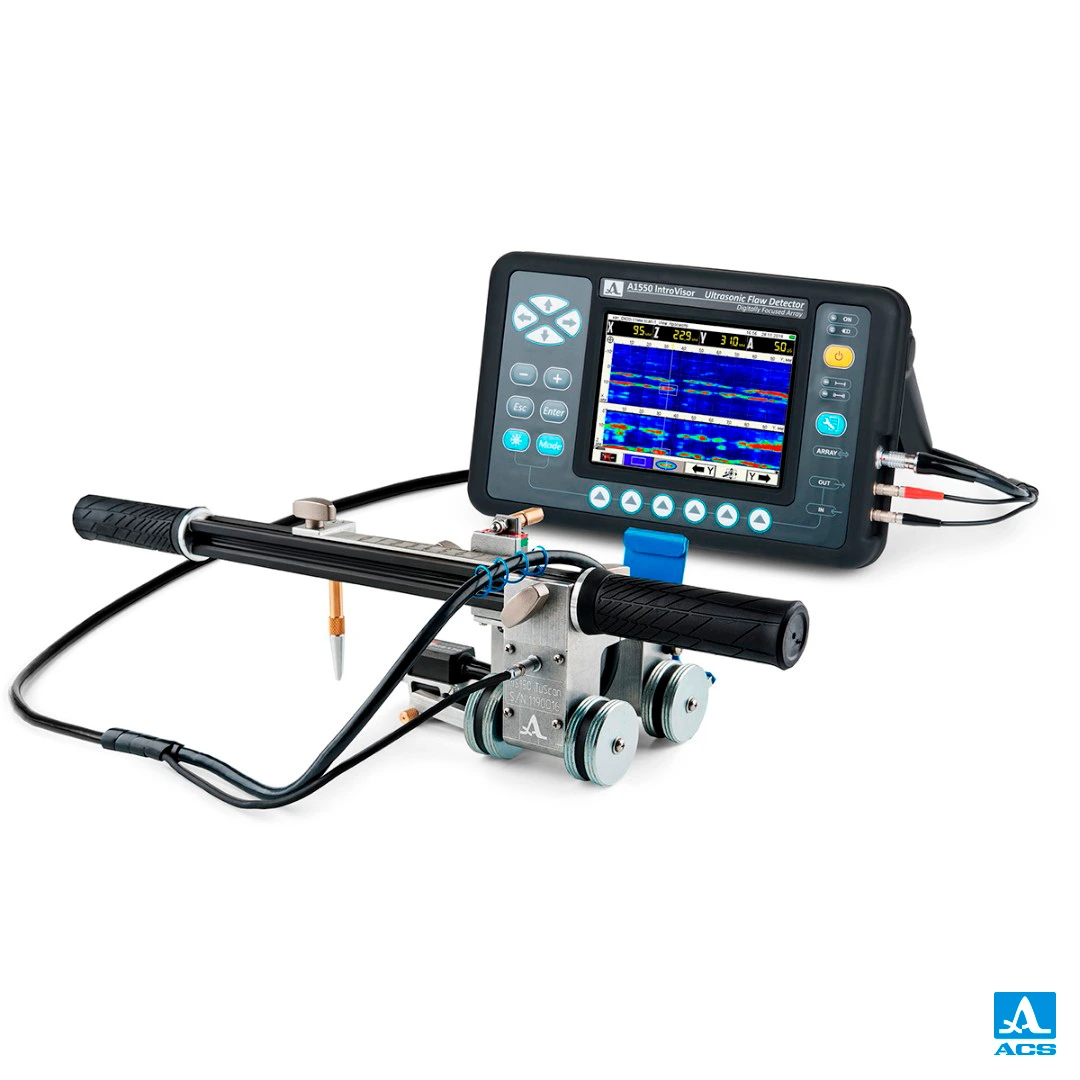

- Mode pemindaian sambungan las (C-Scan) dengan menyimpan hasil ke memori.
| Phased Array data processing technique | Total Focusing Method |
| Number of array elements / channels | 16 |
| Operation frequencies | 1,0; 1,8; 2,5; 4,0; 5,0; 7,5; 10 MHz |
| Dynamic range | 100 dB |
| Display resolution / type | 640 x 480 / TFT |
| Operation time with battery, not less than | 8 h |
| Dimensions of the electronic unit | 260 x 166 x 80 mm |
| Weight of the electronic unit | 1.8 kg |
| Operation temperature | -10 to +55 ºC |
DELIVERY KIT

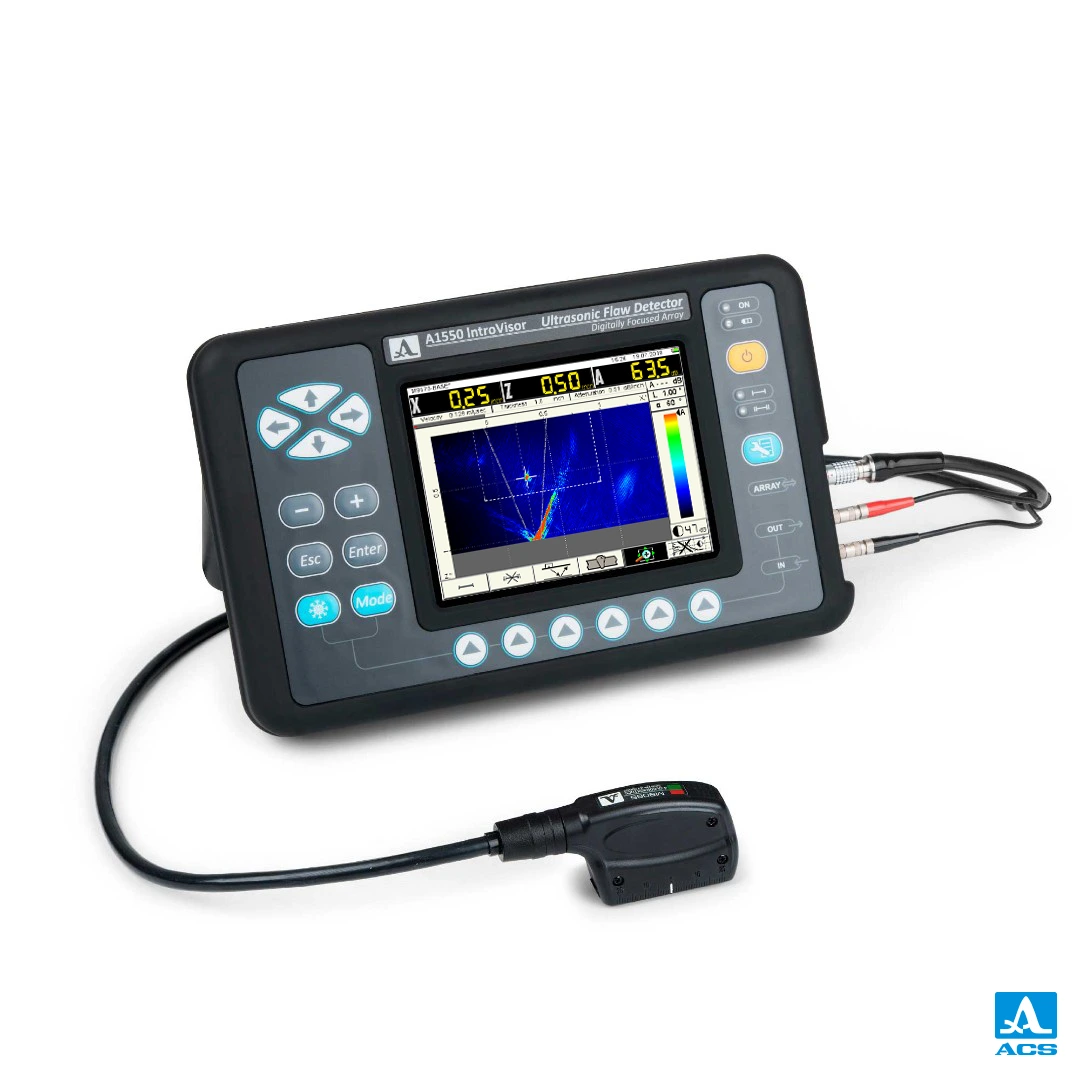

• А1550 IntroVisor – TFM ultrasonic flaw detector – tomograph
• Phased Array transducer M9065 (4 MHz shear wave, pitch 2.5 mm)
• Phased Array transducer М9060 (4 MHz longitudinal wave, pitch 2.5 mm)
• Phased Array transducer M9170 (4 MHz shear wave, pitch 1.6 mm)
• USB A – Mini B cable
• Power adaptor with cable
• Calibration block V2/25
• Ultrasonic Couplant, bottle 4 oz.
• Soft cover

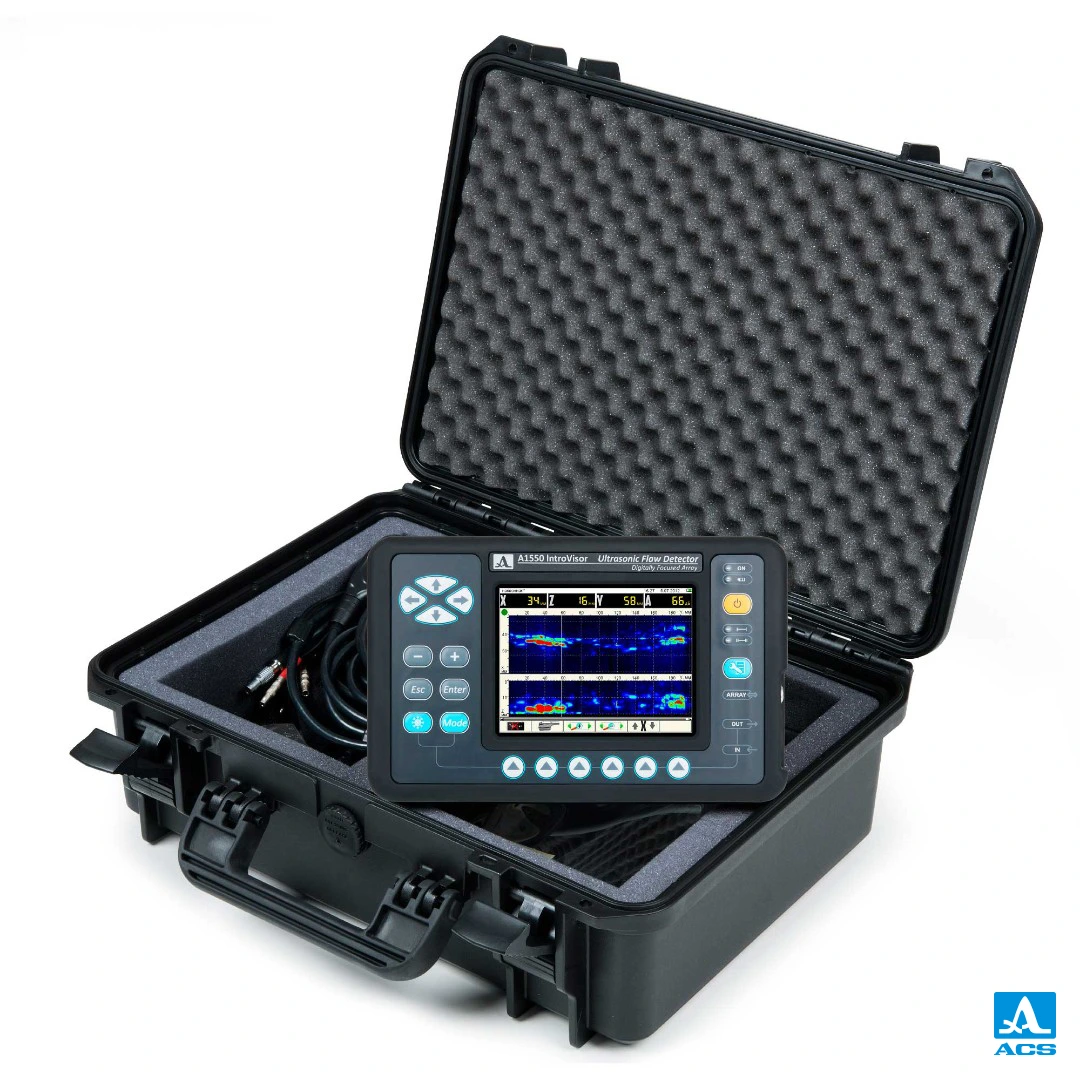

• Hard case
