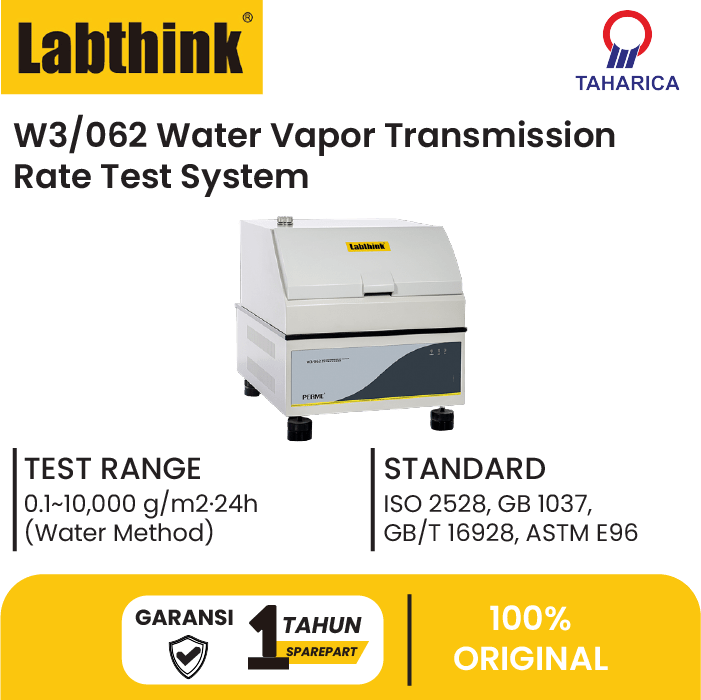

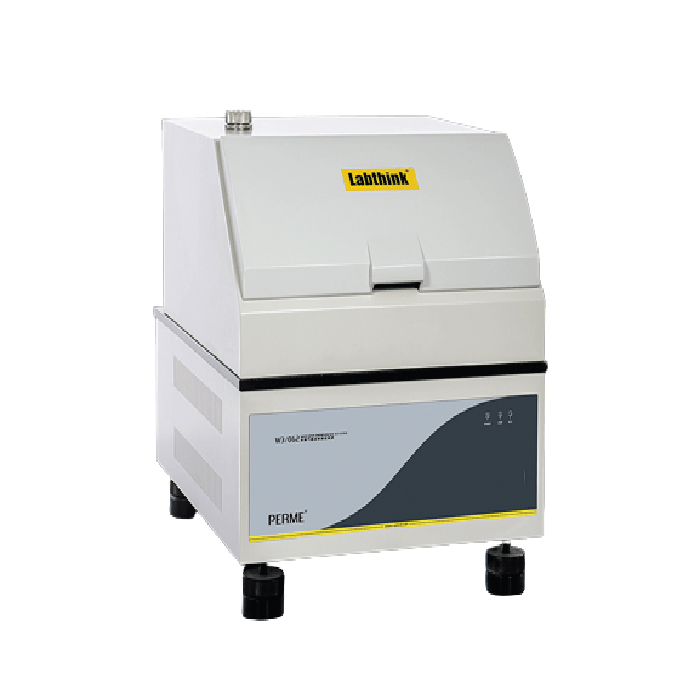

Alat Uji Tingkat Transmisi Uap Air W3/062 Water Vapor Transmission Rate Test System

Alat Uji Tingkat Transmisi Uap Air, Water Vapor Transmission Rate Test System



Sistem Uji WVTR Profesional, Efisiensi Tinggi, dan Cerdas

Bagikan Produk

Fitur Produk

Profesional

Instrumen ini didasarkan pada metode cangkir, dan dapat diterapkan secara profesional untuk uji laju transmisi uap air dari spesimen film. Ini dilengkapi dengan sensor resolusi tinggi, yang resolusi pengujiannya 0,0001g. Sensor ini juga memberikan sensitivitas uji yang sangat baik.

  • Metode air dan metode pengering dapat digunakan
  • Jangkauan luas dan presisi tinggi dari kontrol suhu dan kelembaban otomatis untuk mendukung berbagai kombinasi kondisi pengujian non-standar
  • Kecepatan udara standar memungkinkan perbedaan kelembaban konstan antara dua sisi piring uji
  • Reset otomatis sebelum penimbangan memastikan data penimbangan yang akurat
  • Desain struktur pengangkatan tabung gas dan metode penimbangan berkala untuk mengurangi kesalahan sistem
  • Port kalibrasi akses cepat yang nyaman untuk suhu dan kelembapan
  • Film referensi atau bobot standar untuk kalibrasi yang cepat dan akurat

Efisiensi tinggi

Sistem W3/062 mengadopsi desain presisi rak piring bundar yang dilengkapi dengan 6 piring uji dan mendukung 6 spesimen berbeda untuk diuji satu per satu dalam satu operasi. Itu juga dapat dihubungkan dengan 9 pangkalan satelit untuk menyelesaikan hingga 60 tes pada saat yang bersamaan.

  • Desain presisi dengan efisiensi pengujian tinggi dan akurasi sistem ultra-tinggi
  • 6 spesimen yang berbeda atau setara dapat diuji secara individual dengan hasil tes independen pada satu operasi
  • Sistem dapat dengan mudah dihubungkan ke maksimal 10 instrumen untuk menyelesaikan hingga 60 tes pada saat yang bersamaan

Cerdas

Instrumen ini dilengkapi dengan perangkat lunak pengoperasian terbaru, dengan antarmuka pengoperasian yang mudah digunakan dan fungsi manajemen data yang cerdas. Ini juga mendukung Sistem Berbagi Data Lab Lystem TM , yang memastikan pengelolaan hasil pengujian dan laporan pengujian yang seragam.

  • Berdasarkan antarmuka operasi Windows yang mudah digunakan untuk pengoperasian yang mudah
  • Menyimpan data uji dalam format berbeda untuk transfer data yang nyaman
  • Fungsi pencarian, perbandingan, analisis, dan pencetakan data historis yang cerdas
  • Mendukung Sistem Berbagi Data Lab Lystem TM untuk pengelolaan hasil pengujian dan laporan pengujian yang seragam dan sistematis

Prinsip

Di bawah suhu uji tertentu, perbedaan kelembaban konstan dihasilkan antara dua sisi benda uji. Uap air meresap melalui spesimen dan ke sisi kering. Dengan mengukur perubahan berat cawan uji dalam waktu yang berbeda, laju transmisi uap air dan parameter lainnya dapat diperoleh.

Standar

Instrumen uji ini memenuhi standar berikut:
ISO 2528, GB 1037, GB/T 16928, ASTM E96, ASTM D1653, TAPPI T464, DIN 53122-1, JIS Z0208, YBB 00092003



Applications

This instrument is applicable to the determination of water vapor transmission rate of:

Basic Applications
  • Films
    Including plastic films, plastic composite films, paper-plastic composite films, geomembranes coextruded films, aluminized films, aluminum foils, aluminum foil composite films and many others
  • Sheeting
    Including engineering plastics, rubber and building materials, e.g. PP, PVC and PVDC
  • Paper and Paper Board
    Including paper and paper board, e.g. aluminum foil paper for cigarette packages and Tetra Pak materials
  • Textiles and Nonwovens
    Including textiles and non-woven materials, e.g. waterproof breathable fabric, non-woven fabric for diapers and hygienic products
Extended Applications
  • Artificial Skin
    Artificial skin has to meet standard requirements for water vapor transmission rate to ensure better breath performance. This instrument can be used to test  water vapor permeability of artificial skin
  • Medical Products and Accessories
    Including plasters, aseptic wound protecting films, face masks and scar sticks
  • Solar Back-Sheets
    Including solar back-sheets
  • LCD Monitor Films
    Including LCD monitor films
  • Paint Films
    Test water vapor permeability of various sorts of paint films
  • Cosmetics
    Test water vapor permeability of cosmetics
  • Biodegradable Films
    Test water vapor permeability of various sorts of biodegradable films, e.g. starch-based packaging films

Technical Specifications

SpecificationsFilm Test
Test Range0.1~10,000 g/m2·24h (Water Method)
0.1~2,500 g/m2·24h (Desiccant Method)
Number of Specimens1~6 with independent test results
Accuracy0.01 g/m2·24h
Resolution0.001 g (Customization Available)
Temperature Range15°C~55°C (standard)
Temperature Accuracy±0.1°C(standard)
Humidity RangeWater Method: 90%RH~ 70%RH Note1
Desiccant Method: 10%RH~98%RH Note2
Humidity Accuracy±1%RH
Air Velocity0.5~2.5 m/s (customization available)
Specimen Thickness≤3 mm (customization is available for other thickness)
Test Area33 cm2
Specimen SizeΦ74 mm
Test Chamber Size45 L
Gas SupplyAir
Gas Supply Pressure0.6 MPa
Port SizeΦ6 mm PU tubing
Instrument Dimension660 mm (L) x 580 mm (W) x 580 mm (H)
Power Supply220VAC 50Hz / 120VAC 60Hz
Net Weight80 kg

Note1: Herein the “Humidity” means the humidity difference between the two sides of the film specimen. The humidity in the test chamber is 10%~30%RH accordingly.

Note2: Herein the “Humidity” means the humidity difference between the two sides of the film specimen. The humidity in the test chamber is 10%RH-98%RH when the temperature is 15 to 40 °C, 10%RH-90%RH when the temperature is 45 °C, 10%RH-80%RH when the temperature is 50 °C, 10%RH-70%RH when the temperature is 55 °C.

Configurations

Standard Configurations
Instrument, Professional Software, Test Dishes, Desiccant Tube, Humidity Generator, Calibration Weight, Communication Cable, Round Sample Cutter and Valve Set
Optional Parts
Satellite Base, Reference Film, Air compressor and Desiccant
Note
1. The gas supply port of the instrument is Φ6 mm PU tubing;
2. Customers will need to prepare for gas supply and distilled water.
